Inhaltszusammenfassung für Empasa M1100

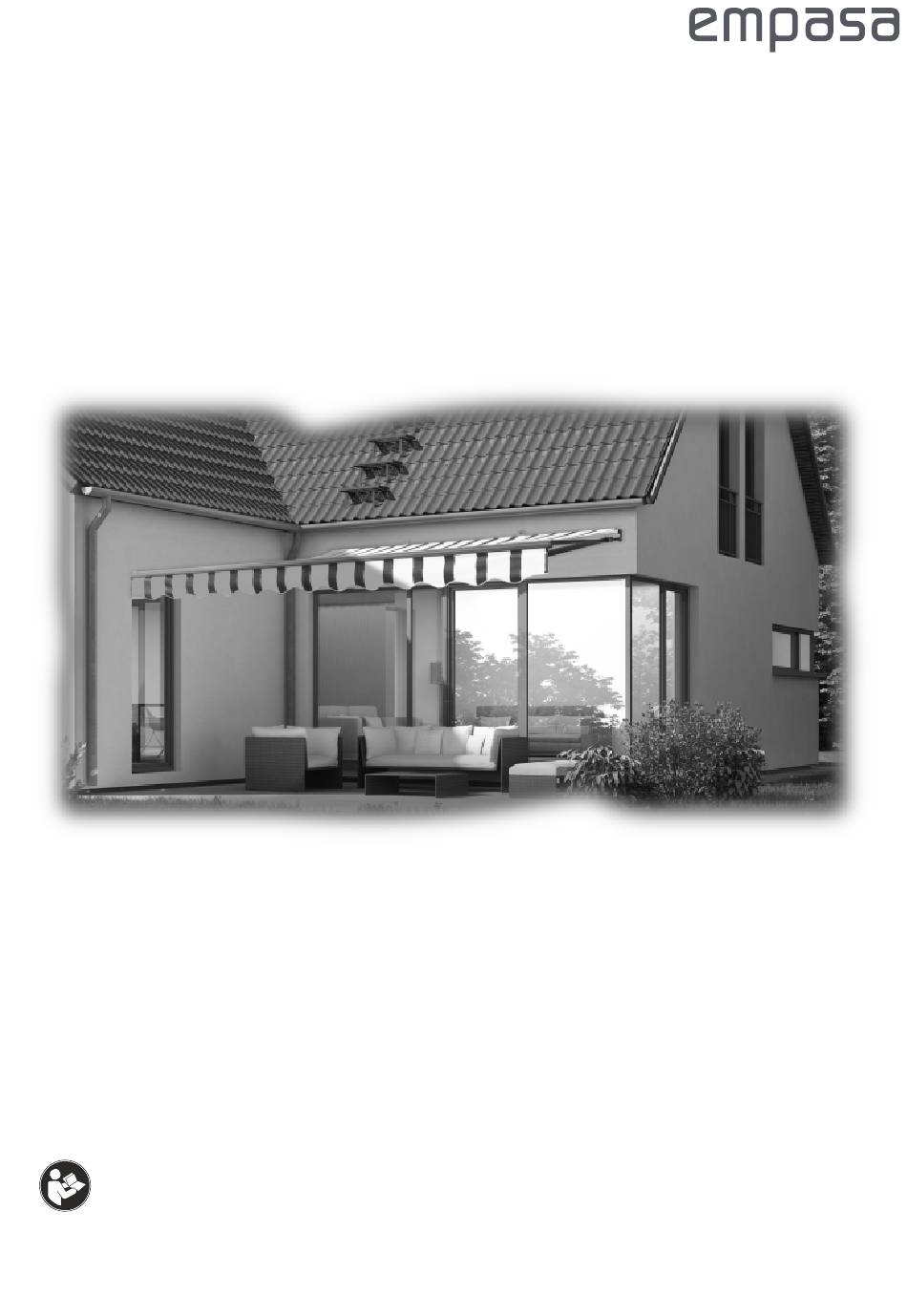

- Seite 1 Gebrauchs-/Wartungsanleitung Gelenkarmmarkise Abbildung beispielhaft Lesen Sie vor Montage und Inbetriebnahme sorgfältig alle Punkte dieser Anleitung durch! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen!
-
Seite 2: Inhaltsverzeichnis
- Transport Seite 8 Seite 8 - Verpackung Seite 8 - Auspacken Benötigtes Werkzeug Seite 9 Installation Seite 10 Seite 15 Inbetriebnahme Wartung Seite 16 Demontage Seite 17 Seite 17 Entsorgung Seite 17 Problembehandlung Garantiebedingunen Seite 18 Service Seite 18 V4/2020-M1100... -
Seite 3: Lieferumfang
Lieferumfang Die Teilebezeichnungen zu den nachfolgenden Abbildungen A und B finden Sie auf Seite 4. Abbildung beispielhaft V4/2020-M1100... -
Seite 4: Teilebezeichnung
Allein der Monteur haftet dafür, dass das Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird. Die jeweiligen Montagehinweise der Dübel-Hersteller sind unbedingt zu beachten. Das in dieser Montageanleitung abgebildete Montagematerial dient ausschließlich zum visuellen Verständnis. V4/2020-M1100... -
Seite 5: Einführung
Tod oder eine schwere Verletzung zur Folgen haben kann. Bezugsnormen Die vorliegende Gebrauchsanleitung wurde gemäß Ziffer 1.7.4 der Richtlinie 89/392/EWG unter Berücksichtigung der normalen Nutzungsbedingungen des Produktes erstellt, um die Installateure/Nutzer neben den sonstigen auf dem Produkt genannten Informationen auch über Restrisiken aufzuklären. V4/2020-M1100... -
Seite 6: Allgemeine Informationen
Schrauben und Stiftschrauben sowie einer Federkassette am Grundgestell befestigt, die eine Ein- und Ausfahrbewegung ermöglicht. Die verwendeten Materialien sind widerstandsfähig gegen Verschleiß, der durch die Verwendung und durch Witterungseinflüsse entsteht, wobei von normalen Nutzungsverhältnissen und mediterranen K limabedingungen ausgegangen wird. V4/2020-M1100... -
Seite 7: Sicherheit
Mängel und/oder Störungen der Sicherheitsvorrichtungen bzw. das Auftreten gefährlicher Situationen informieren. Die Installation, erste Inbetriebsetzung, Einstellung und außerordentliche Wartung der Gelenkarmmarkise darf ausschließlich von Fachpersonal durchgeführt werden. Restrisiken STOSSGEFAHR: Die Gelenkarmmarkise muss auf einer Mindesthöhe von 2500 mm (siehe Schritt 1, Seite 10) angebracht werden. V4/2020-M1100... -
Seite 8: Technische Daten
Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich das Gelenkarmmarkisen-Modell M1100: Technische Merkmale Merkmale Modell Höhe mm (bei komplett ausgefahrener Gelenkarmmarkise) Länge (mm) Ф Aufwickelrolle (mm), Windwiderstandsklasse 2 gemäß EN 13561. M1100- M1100- M1100- M1100- 2,5x2m 2,95x2,5m 3,5x2,5m 3,95x2,5m Gewebebreite (m) -
Seite 9: Benötigtes Werkzeug
Auslieferung ohne Befestigungsmaterial. Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageuntergrund abgestimmt werden. Allein der Monteur haftet dafür, dass das Befestigungsmaterial für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird. Die jeweiligen Montagehinweise der Dübel-Hersteller sind unbedingt zu beachten. V4/2020-M1100... - Seite 10 Wenn sie über einer Tür anzubringen ist, sollte sie mindestens 20 cm über dem Türrahmen montiert werden (A). Beachten Sie dabei die Bauhöhe der Markise (B) von 20 cm. Bei der Bestimmung der Installationshöhe (D) muss die Gesamthöhe (C) der komplett ausgefahrenen Gelenkarmmarkise berücksichtigt werden. V4/2020-M1100...
- Seite 11 Befestigung Gelenkarme Die Wandhalterungen dürfen keinesfalls mehr als 24 cm von den Aufnahmen der WARNUNG! Gelenkarme entfernt platziert werden, da die Gelenkarmmarkise sonst durchhängt. Für eine perfekte Lagerung der Gelenkarmmarkise, z.B. im Winter, ist die Garage ein idealer Aufbewahrungsort. V4/2020-M1100...
- Seite 12 Sicherstellen, dass die Halterungen an festen Bestandteilen der Holzwand montiert werden. Passendes Montagematerial zu Ihren Holzwänden sind im Fachhandel erhältlich. Bitte beachten Sie, dass bei Montage an Holzwänden, die Markise Ihre Windklasse verliert und diese bedingt durch die Festigkeit des Holzes herabgesetzt ist. V4/2020-M1100...
- Seite 13 (Sicherheitsgurte und –riemen usw.) den Vorschriften entsprechen und in gutem Zustand sind. Angemessene Anschlaggeräte verwenden. Die Installateure müssen die vorgesehenen Sicherheitsvorschriften beachten. Seitenansicht (Queranschnitt) Gelenkarmmarkise Wand Querschnitt Wand Querschnitt 35 mm Das in dieser Montageanleitung abgebildete Montagematerial dient ausschließlich zum visuellen Verständnis. V4/2020-M1100...
- Seite 14 Die Gelenkarmmarkise ist nun betriebsbereit. Die Kurbelstange nach dem Ausfahren immer an einem sicheren, trockenen Ort aufbewahren. Abbildung beispielhaft WARNUNG! Falls die Gelenkarmmarkise an sensiblen Gebäuden (Schulen, Internate, Krankenhäuser, Seniorenheime usw.) angebracht wird, darf die Winde niemals unbeaufsichtigt bleiben um Folgeschäden durch Fehlbedienung auszuschießen. V4/2020-M1100...
-
Seite 15: Inbetriebnahme
Bevor dieser Grenzwert überschritten wird, sollte sie daher aus Sicherheitsgründen stets eingefahren werden. HINWEIS! Die Gelenkarmmarkise nur einrollen, wenn sie komplett trocken ist; wird sie feucht eingerollt, kann sie leichter von Schimmel befallen werden, wodurch das Problem aufgequollener Nähte auftreten kann. V4/2020-M1100... -
Seite 16: Regelmäßige Und Außerordentliche Wartung
Verlängerungsrohr reinigen, um keine Leiter benutzen zu müssen (siehe nachfolgende Hinweise zu den jeweiligen Stoffarten). Von unten die sichtbare Seite des Gelenkarmmarkisentuchs reinigen. Anschließend die Gelenkarmmarkise um ein weiteres Stück von 10-15 cm ausrollen und den neuen Abschnitt reinigen. In der gleichen Weise fortfahren, bis die gesamte Gelenkarmmarkise gereinigt ist. V4/2020-M1100... -
Seite 17: Demontage
Geräuschentwicklung beim Aus- und Einfahren Antwort: Es haben sich Schrauben gelockert. Alle sichtbaren Schrauben, die sich gelöst haben, erneut festziehen. Sollten hier nicht aufgeführte Störungen/Defekte vorliegen, so wenden Sie sich bitte an unseren Kundenservice unter der auf Seite 18 angegebenen Kontaktdaten. V4/2020-M1100... -
Seite 18: Garantiebedingunen
Garantiebedingungen Die empasa GmbH, Im Herrmannshof 10, 91595 Burgoberbach, gewährt Ihnen als Verbraucher in Deutschland eine Garantie von zwei (2) Jahren auf die Funktionalität Ihrer Gelenkarmmarkise, beginnend mit Rechnungsdatum. Unberührt davon bestehen Ihre gesetzlichen Gewährleistungsrechte der Nacherfüllung, der Rücktritt oder die Minderung sowie Schadensersatz (§ 437 BGB).
