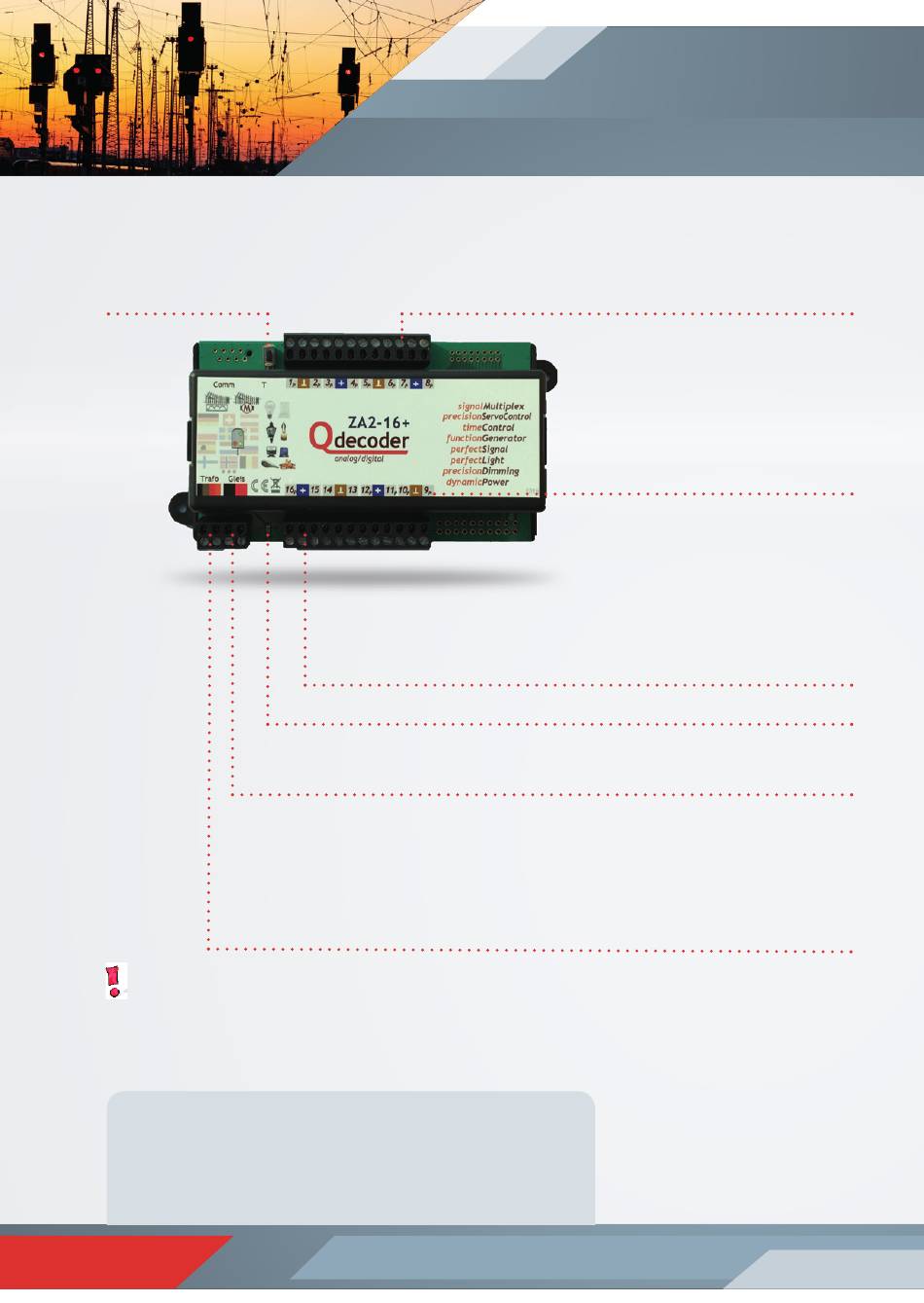

Der Taster wird zum
Rücksetzen und beim
Programmieren des
Decoders verwendet.
Die LED dient der Anzeige von Betriebszuständen.
An die Klemmen Gleis ist das Digitalsignal
anzuschließen.
Alle Leitungen sollten verdrillt werden.
Über die Trafo Anschlüsse erhält der Decoder seine
Energie. Entweder wird der Trafo-Anschluss ebenfalls
an das Digitalsignal angeschlossen oder an einen Trafo
oder ein Netzteil mit einer Spannung zwischen 12 ... 18 V.
Für die Programmierung des Decoders am Programmiergleis
müssen bei einigen Zentralen die Klemmen Trafo und Gleis
zusammen an den Programmiergleisanschluss geschaltet
werden.
Die Funktionsanschlüsse sind nicht gegen
Kurzschluss mit dem Gleissignal gesichert!
Ein Kurzschluss mit dem Gleissignal kann zur
Zerstörung des Decoders führen.
ZA
An die mit 1 bis 16 beschrifteten
Funktionsanschlüsse werden die zu
steuernden Bauteile angeschlossen.
Der blaue „+" Anschluss dient in den meisten
Fällen als gemeinsamer Rückleiter.
A N L E I T U N G
ANSCHLÜSSE
Präzisionsanschlüsse
sind mit einem „P"
gekennzeichnet
3
