Servomotoren werden mit einer Spannung von 5 V versorgt.
Qdecoder der Serien ZA1 und ZA2 stellen - im Gegensatz zu den
Module ZA3-Servo-8 und ZA3-Servo-16 - selbst keine 5 V Spnnung
für den Betrieb der Servomotoren bereit.
Sie benötigen für die Versorgung der Servomotoren ein Netzteil,
das 5 V liefert und ausreichend Strom bereitstellt. Beachten Sie
dabei, dass Servomotoren teils erhebliche Ströme verbrauchen
können. 5 V Netzteile erhalten Sie im Elektronikfachgeschäft,
aber auch in Baumärkten - beispielsweise als USB-Ladegeräte.

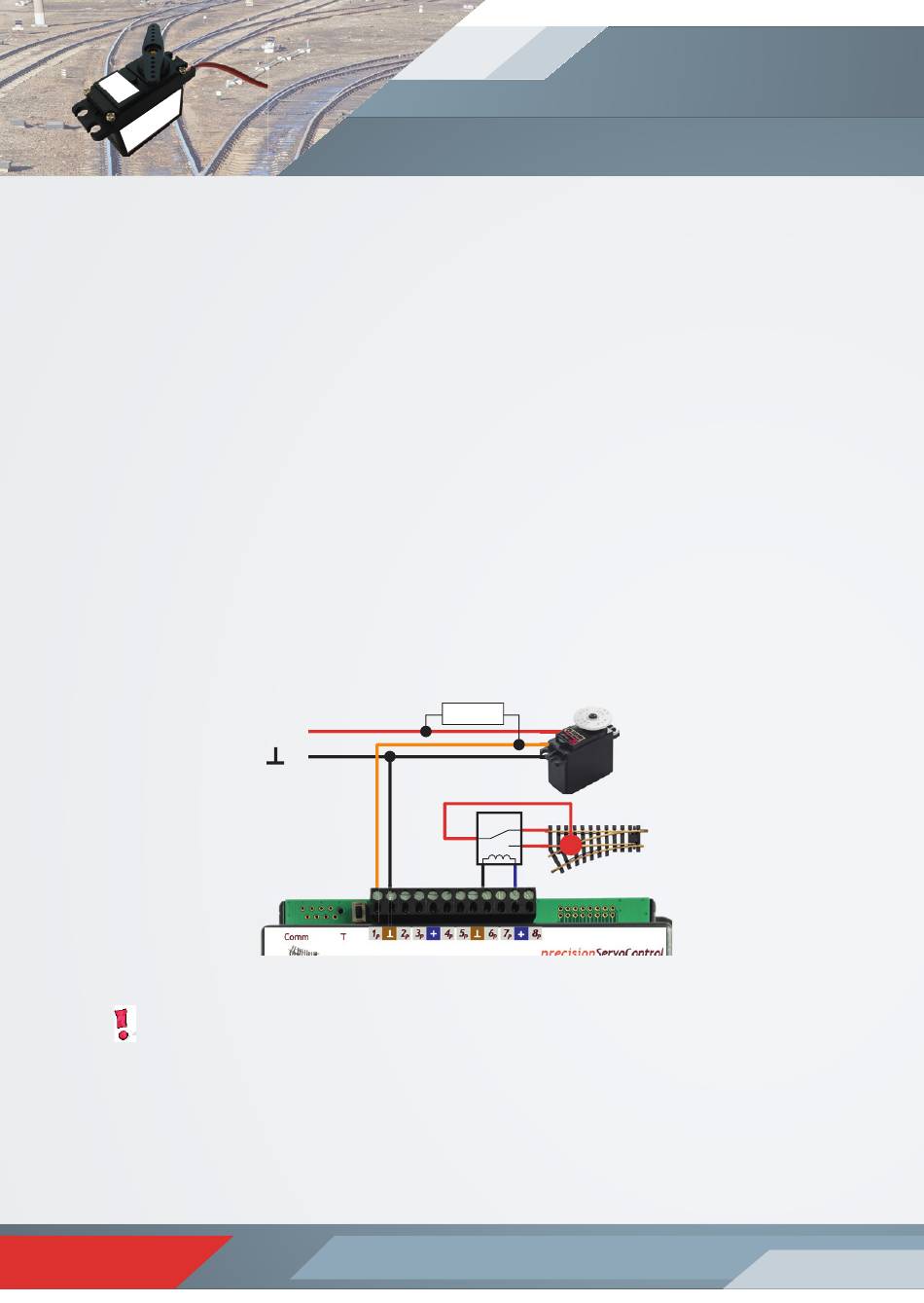

Die Masseleitung des Netzteils muss mit dem braunen
Masseanschluss des Decoders verbunden werden. Die (meist
weiße oder orange) Steuerleitung des Servos verbinden Sie mit
einem auf einen Servomode programmierten Funktionsanschluss.
Zwischen den Funktionsanschluss und die 5 V Leitung schalten
Sie einen Widerstand von ca. 10 kOhm.
5 V
Achten Sie unbedingt darauf, den Servo erst anzuschließen,
nachdem Sie den Anschluss auf einen Servo-Mode gestellt
haben. Vor einer Umprogrammierung des Anschlusses und
insbesondere vor einem Rücksetzen des Decoders trennen Sie
unbedingt alle Servos vom Decoder. Andernfalls riskieren Sie
die Zerstörung der Servomotoren.
ZA
10k
Relais
A N L E I T U N G
SERVOS
17
