Q5X Laser-Triangulationssensor mit Analogausgängen
Installation

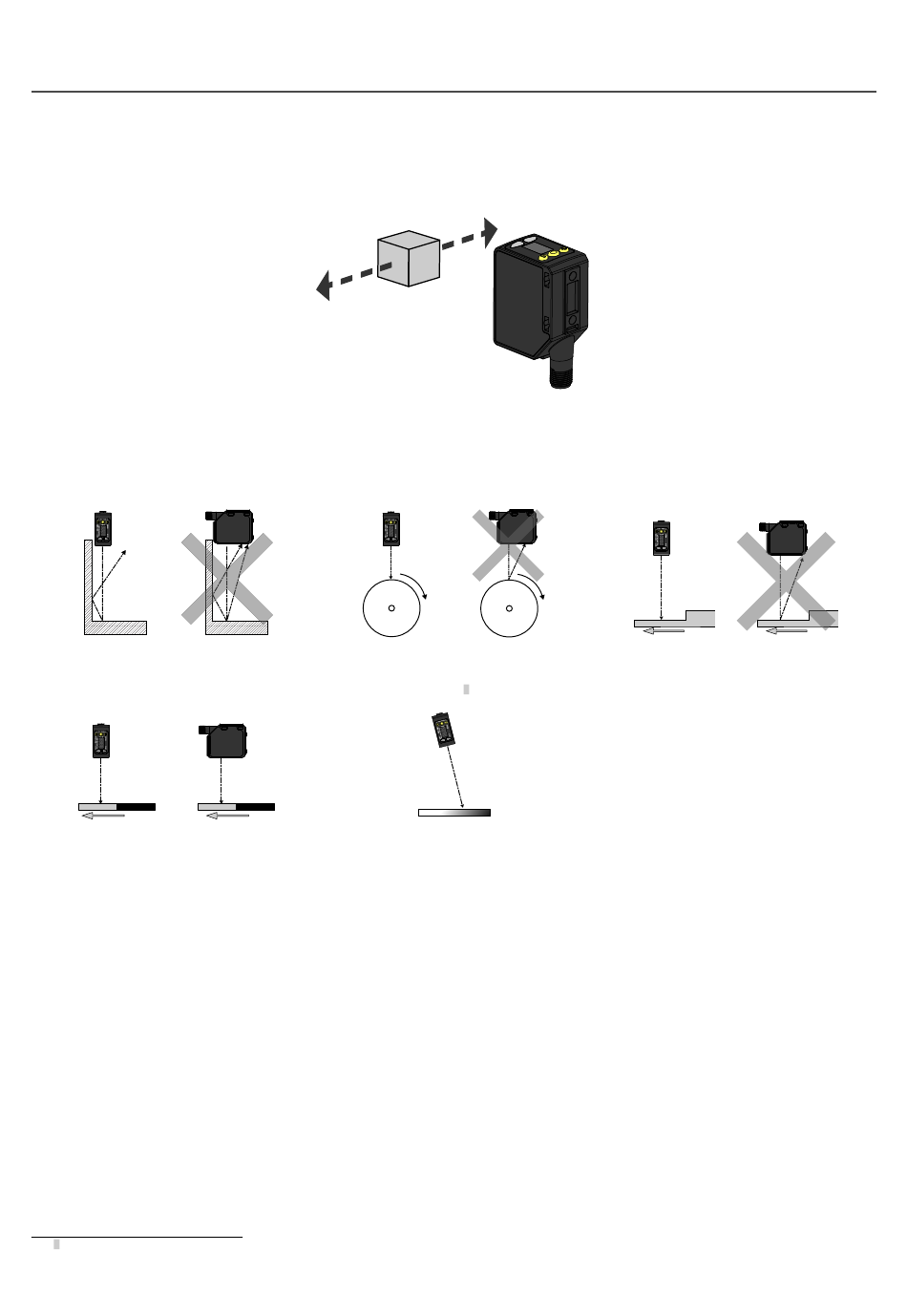

Sensorausrichtung
Optimieren Sie die Zuverlässigkeit der Erfassung und die Leistungsfähigkeit bei minimalem Objektabstand durch die richtige Ausrichtung des
Sensors in Bezug auf das Ziel. Um eine zuverlässige Erfassung zu gewährleisten, richten Sie den Sensor in Bezug auf das zu erfassende Ziel
wie abgebildet aus.
Die folgenden Abbildungen enthalten Beispiele für die richtige und falsche Ausrichtung des Sensors auf das Ziel, da die Erfassung bei bes-
timmten Aufstellungen problematisch sein kann. Der Q5X kann in der weniger bevorzugten Ausrichtung und bei steilen Einfallswinkeln einge-
setzt werden und bietet aufgrund seiner hohen Funktionsreserve dennoch eine zuverlässige Erfassungsleistung. Den im Einzelfall erforderli-
chen Mindestabstand für den Objektabstand finden Sie unter .
Abbildung 6. Ausrichtung an einer Wand
Richtig Richtig
Abbildung 9. Ausrichtung nach einem Farb- oder Glanzun-
terschied
(Optimal)
Horizontale
Ausrichtung Ausrichtung
Montieren Sie das Gerät
1. Falls eine Halterung benötigt wird, montieren Sie das Gerät auf der Halterung.
2. Montieren Sie das Gerät (bzw. das Gerät mit Halterung) auf der Maschine bzw. dem Gerät am gewünschten Ort. Ziehen Sie die Monta-
geschrauben jetzt noch nicht fest.
3. Prüfen Sie die Ausrichtung des Geräts.
4. Ziehen Sie die Montageschrauben fest, um das Gerät (bzw. das Gerät mit Halterung) in der ausgerichteten Position zu befestigen.
1
Die Anwendung der Neigung auf den Sensor kann die Leistung bei reflektierenden Objekten verbessern. Die Richtung und Größe der Neigung hängt von der Anwendung ab, aber eine Neigung von 15° ist oft
ausreichend.
P/N 219603 Rev. B
Abbildung 5. Optimale Ausrichtung des Ziels zum Sensor
Abbildung 7. Ausrichtung für ein bewegliches Objekt
Falsch Falsch
Richtig
Abbildung 10. Ausrichtung für stark reflektierende Ob-
Vertikale
www.bannerengineering.com - Tel: +1-763-544-3164
Falsch
1
jekte
Reflektierende
Fläche
(optional)
Abbildung 8. Ausrichtung nach einem Höhenunterschied
Richtig Falsch
