3. Software-Bedienung
Bitte beachten!
Da die Software für eine komplette Gerätereihe geschrieben ist, sind je nach Modell nicht alle
Optionen der Software verfügbar!

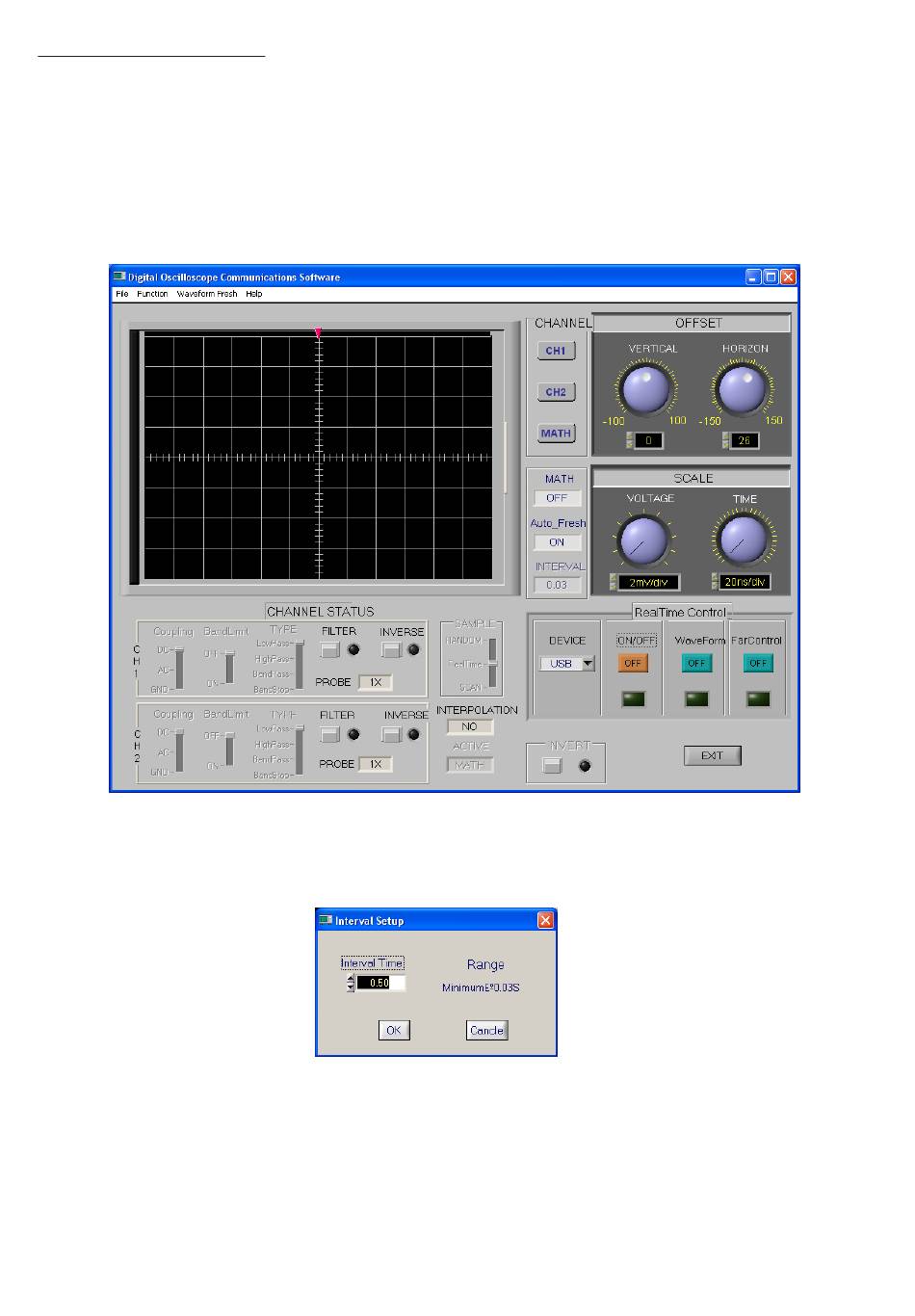

· Nach dem Programmstart des Programms „DSO" erscheint die Anzeigefläche des Pro-
gramms:
· Nach aktivierter Verbindung starten Sie die Datenaquisition über den Button „Waveform".
· Die Datenerfassung kann laufend in einem einstellbaren Intervall oder einmalig (Single)
erfolgen. Diese Option finden Sie im Menü unter „Waveform Fresh":
Dateioperationen (File Menu)
· Sie können die angezeigten Signale auf dem PC aufzeichnen über die Record-Funktion im
File-Menü. Die Aufzeichnungssteuerung erfolgt dabei über ein kleines Menü, das unterhalb
der Anzeigefläche erscheint. Die Aufzeichnung kann angehalten und ab dem Punkt des
Anhaltens später fortgesetzt werden.
Wird die Aufzeichnung beendet (Close) oder ist die maximale Anzahl von Aufzeichnungen
(1000) erreicht, so erscheint eine Abfrage, ob die Daten abgespeichert werden sollen. Über
„YES" werden die Daten im .dat-Format abgespeichert.
30
