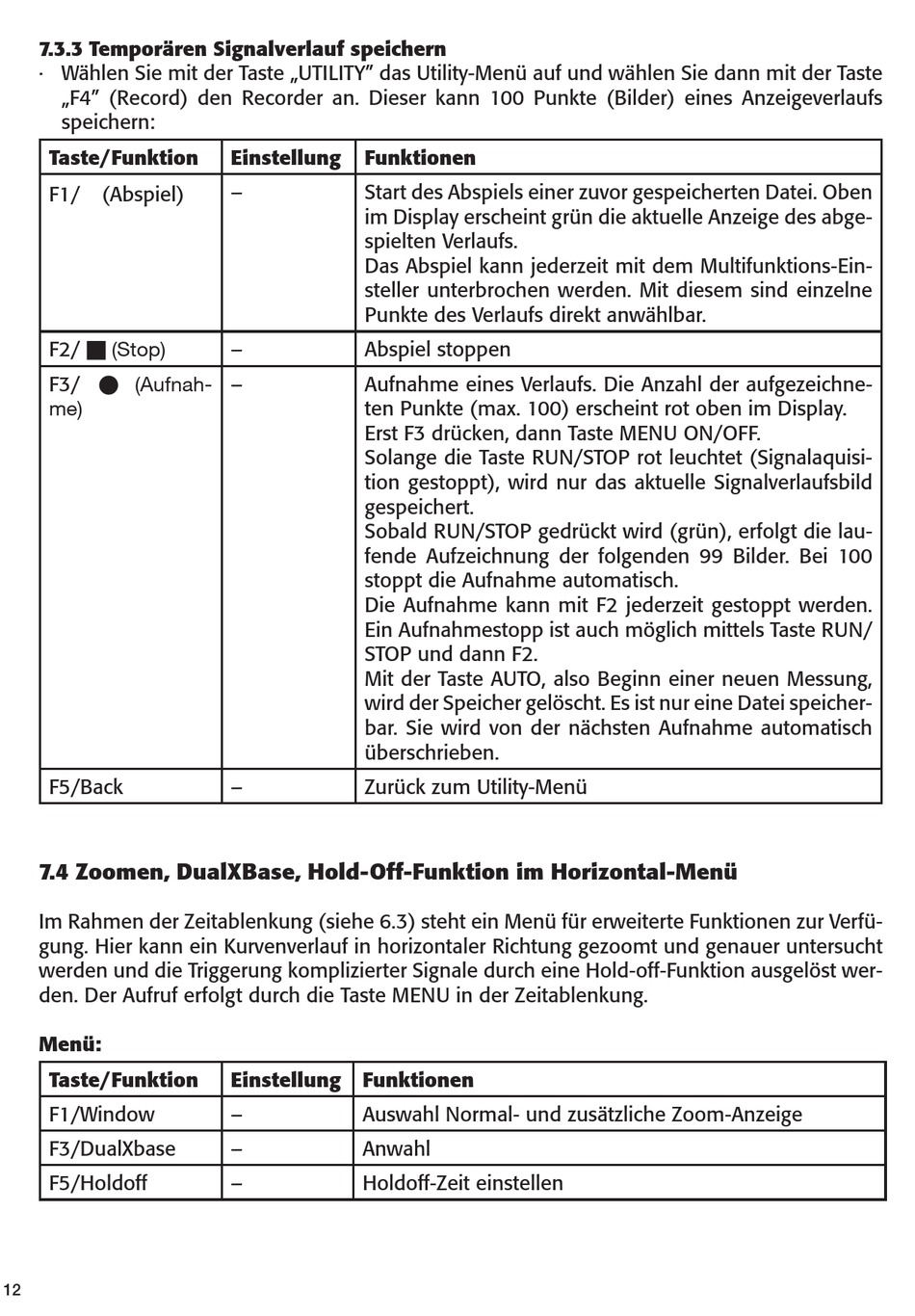

7.3.3 Temporären Signalverlauf speichern
· Wählen Sie mit der Taste „UTILITY" das Utility-Menü auf und wählen Sie dann mit der Taste
„F4" (Record) den Recorder an. Dieser kann 100 Punkte (Bilder) eines Anzeigeverlaufs
speichern:
Taste/Funktion
F1/
(Abspiel)
F2/ n (Stop)
F3/ l (Aufnah-
me)
F5/Back
7.4 Zoomen, DualXBase, Hold-Off-Funktion im Horizontal-Menü
Im Rahmen der Zeitablenkung (siehe 6.3) steht ein Menü für erweiterte Funktionen zur Verfü-
gung. Hier kann ein Kurvenverlauf in horizontaler Richtung gezoomt und genauer untersucht
werden und die Triggerung komplizierter Signale durch eine Hold-off-Funktion ausgelöst wer-
den. Der Aufruf erfolgt durch die Taste MENU in der Zeitablenkung.
Menü:
Taste/Funktion
F1/Window
F3/DualXbase
F5/Holdoff
12
Einstellung
Funktionen
–
Start des Abspiels einer zuvor gespeicherten Datei. Oben
im Display erscheint grün die aktuelle Anzeige des abge-
spielten Verlaufs.
Das Abspiel kann jederzeit mit dem Multifunktions-Ein-
steller unterbrochen werden. Mit diesem sind einzelne
Punkte des Verlaufs direkt anwählbar.
–
Abspiel stoppen
–
Aufnahme eines Verlaufs. Die Anzahl der aufgezeichne-
ten Punkte (max. 100) erscheint rot oben im Display.
Erst F3 drücken, dann Taste MENU ON/OFF.
Solange die Taste RUN/STOP rot leuchtet (Signalaquisi-
tion gestoppt), wird nur das aktuelle Signalverlaufsbild
gespeichert.
Sobald RUN/STOP gedrückt wird (grün), erfolgt die lau-
fende Aufzeichnung der folgenden 99 Bilder. Bei 100
stoppt die Aufnahme automatisch.
Die Aufnahme kann mit F2 jederzeit gestoppt werden.
Ein Aufnahmestopp ist auch möglich mittels Taste RUN/
STOP und dann F2.
Mit der Taste AUTO, also Beginn einer neuen Messung,
wird der Speicher gelöscht. Es ist nur eine Datei speicher-
bar. Sie wird von der nächsten Aufnahme automatisch
überschrieben.
–
Zurück zum Utility-Menü
Einstellung Funktionen
–
Auswahl Normal- und zusätzliche Zoom-Anzeige
–
Anwahl
–
Holdoff-Zeit einstellen
