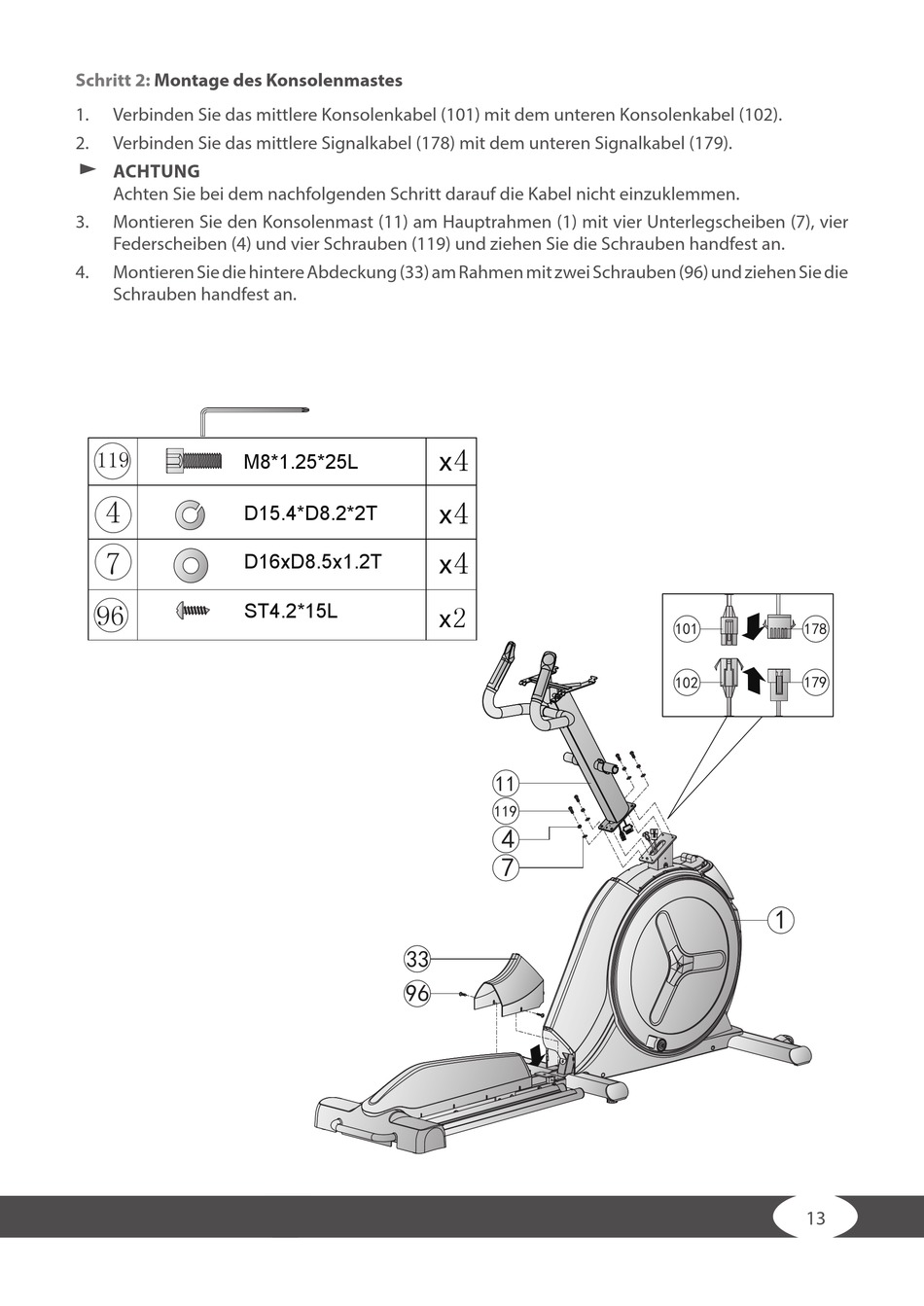

Schritt 2:
Montage des Konsolenmastes
1.
Verbinden Sie das mittlere Konsolenkabel (101) mit dem unteren Konsolenkabel (102).
2.
Verbinden Sie das mittlere Signalkabel (178) mit dem unteren Signalkabel (179).
࣑ ACHTUNG
Achten Sie bei dem nachfolgenden Schritt darauf die Kabel nicht einzuklemmen.
3.
Montieren Sie den Konsolenmast (11) am Hauptrahmen (1) mit vier Unterlegscheiben (7), vier
Federscheiben (4) und vier Schrauben (119) und ziehen Sie die Schrauben handfest an.
4.
Montieren Sie die hintere Abdeckung (33) am Rahmen mit zwei Schrauben (96) und ziehen Sie die
Schrauben handfest an.
119
4
7
96
11
119
4
7
33
96
M8*1.25*25L
D15.4*D8.2*2T
D16xD8.5x1.2T
ST4.2*15L
101
102
33
96
1
step2
119
M8*1.25*25L
4
D15.4*D8.2*2T
7
D16xD8.5x1.2T
x4
ST4.2*15L
96
x4
x4
x2
178
11
179
119
4
7
x4
x4
x4
x2
178
101
102
179
1
step2
13
