Taurus FX10.5 Pro Montage- Und Bedienungsanleitung Seite 16

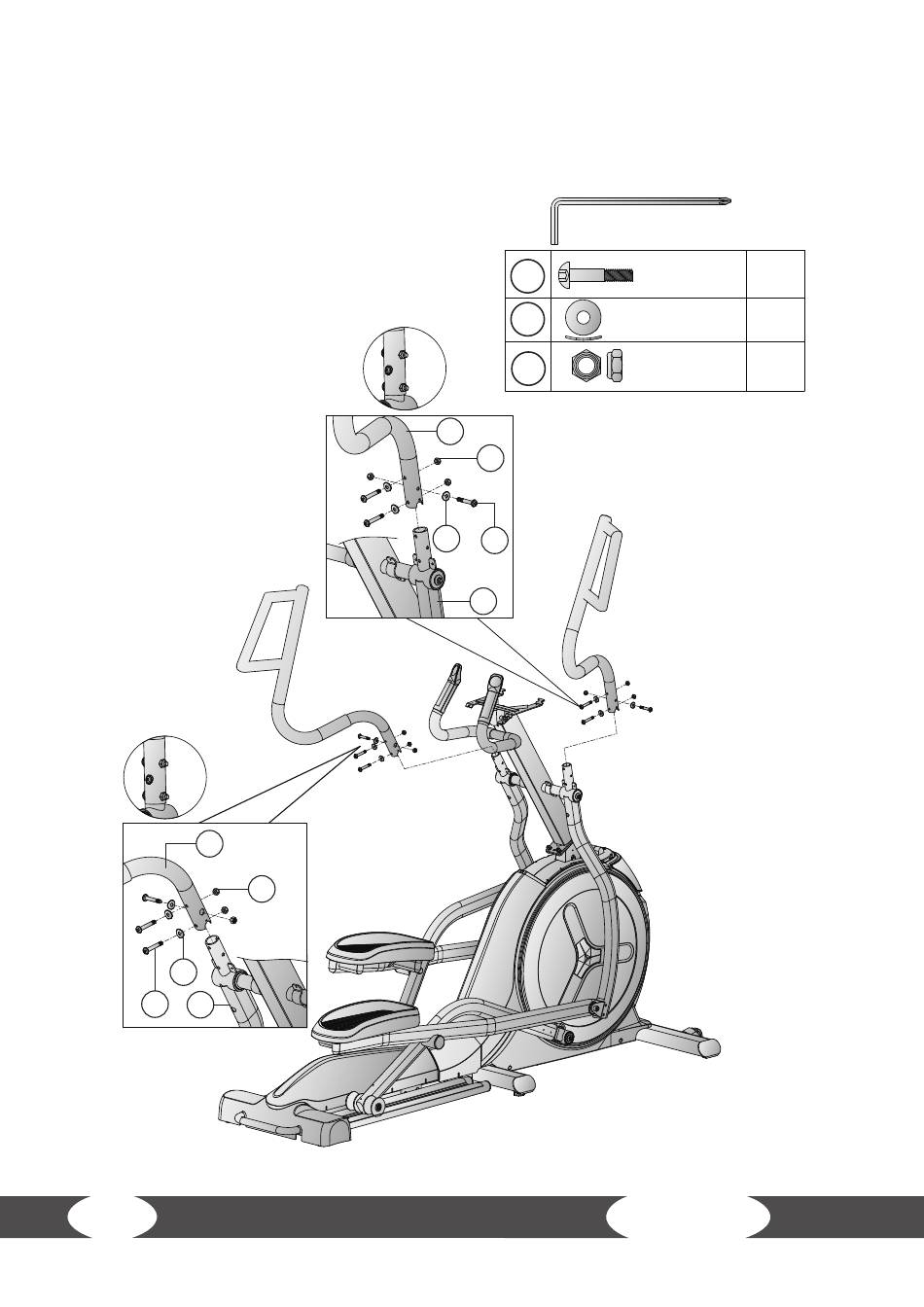

Schritt 5: Montage der Griffstangen
Montieren Sie die rechte und linke Griffstange (13R/13L) am rechten und linken Pendelarm (12R/12L)
mit je drei Wellscheiben (9), drei Inbusschrauben (8) und drei Sicherungsmuttern (10) (siehe Abb. 5-1
und 5-2) und ziehen Sie die Schrauben handfest an.
!
13L
10
9
8
12L
16
!
5-1
5-2
8
9
10
13R
10
9
8
12R
x6
M8*1.25*50L
x6
D22*D8.5*1.5T
x6
M8*1.25*8T
step5
FX10.5
