Verwandte Anleitungen für Krone Gree GEH-09-K6
Inhaltszusammenfassung für Krone Gree GEH-09-K6

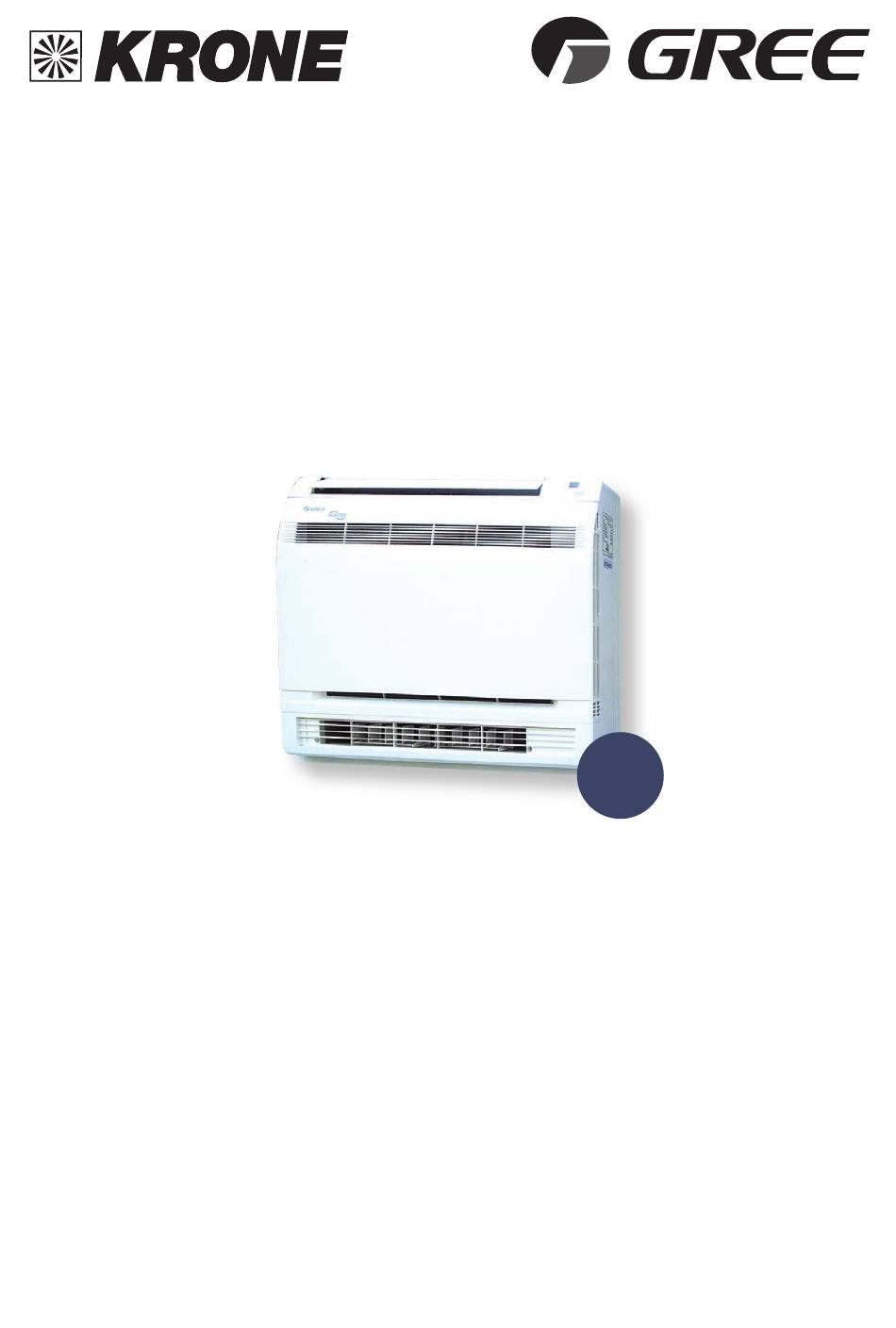

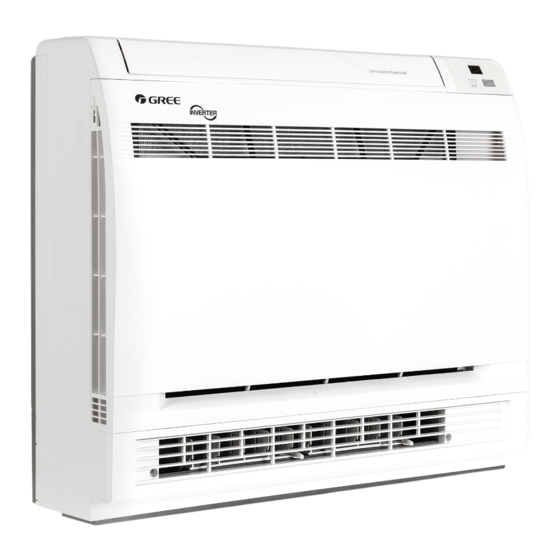

- Seite 1 Partner in Sachen Klima Installations- und Bedienungsanleitung Konsolgeräte für Mono-Inverter-Systeme GEH-09-K6 GEH-12-K6 GEH-18-K6 Kältemittel Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Kältemittel Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Spezifikationen ............................................................Kältemittel R32 ............................................................Sicherheitshinweise ..........................................................Abmessungen .............................................................. Bezeichnungen und Funktionen ..................................................Wahl des Installationsortes und Vorsichtsmaßnahmen ....................................Mindestabstände ........................................................... Montage ................................................................Kältemittelleitungen ........................................................Anschluss der Rohrleitungen ..................................................... Kondensatableitung ........................................................Elektrische Anschlüsse ......................................................Dichtigkeitsprüfung ........................................................Testlauf / Prüfung .......................................................... -
Seite 4: Spezifikationen
Spezifikationen Konsolgerät 09-K6-I 12-K6-I 18-K6-I Inverter 09-K6-O 12-K6-O 18-K6-O Kühlleistung (min. - max.) (0,7 - 3,1) (0,8 - 4,0) (1,3 - 6,6) 7,20 7,00 6,60 SEER Energieeffizienzklasse Jahresstromverbrauch (Q Raumkühlungsjahresnutzungsgrad (η Nennleistungsaufnahme 0,72 1,00 1,55 Heizleistung (min. - max.) (0,6 - 3,2) (0,9 - 4,4) (1,12- 6,8) 4,00... -
Seite 5: Brennbares Kältemittel Gefahrlos Handhaben
Brennbares Kältemittel gefahrlos handhaben Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern: Alle Personen, die mit oder an der Klimaanlage arbeiten, müssen zu Arbeiten mit Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. -
Seite 6: Installationsvorbereitung
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann. Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß... -
Seite 7: Abmessungen
Service Manual 3. Outline Dimension Diagram Abmessungen 3.1 Indoor Unit Technical Information... -
Seite 8: Bezeichnungen Und Funktionen
Bezeichnungen und Funktionen Achtung Bevor Sie die Front-Verkleidung öffnen, schalten Sie das Gerät aus und unterbrechen die Strom- zufuhr. Vorsicht bei Arbeiten im Innengerät: Verletzungsgefahr! 11. Photokatalytischer Titan-Luft- reinigungsfilter Luftausblas nur aus oberer Öffnung 12. Luftausblas1 13. Display/Anzeige automatische Einstzellung 14. -
Seite 9: Wahl Des Installationsortes Und Vorsichtsmaßnahmen
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 10: Mindestabstände
r conditioner troubleis liable Schematic drawing of hooks: Mindestabstände Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Gerätes und seine ordnungsgemäße Installation und Wartung zu gewährleisten. any of the three styles shown ound or the position where is 0.3m Abstand min. -
Seite 11: Montage
Montage Auswahl des Installationsortes für das Innengerät Auswahl des Installationsortes für das Innengerät - Wählen Sie eine Stelle im Raum, die optimale Luftverteilung gewährleistet. - Wählen Sie eine Stelle im Raum, die optimale Luftverteilung gewährleistet. - Wählen Sie eine Stelle im Raum, von der aus ein einfacher, ungehinderter Kondensatabfluss möglich ist. - Wählen Sie eine Stelle im Raum, von der aus ein einfacher, ungehinderter Kondensatabfluss möglich ist. - Seite 12 Montage 3 Laschen Montage des Innengerätes 3 Laschen Montage des Innengerätes - Öffnen Sie die Front-Abdeckung und entfernen die 4 Schrauben. - Öffnen Sie die Front-Abdeckung und entfernen die Demontieren Sie das Frontgitter indem Sie es nach vorne ziehen. Gehäuse Gehäuse 4 Schrauben.
- Seite 13 Montage Montage des Innengerätes Die Montageplatte darf nur an einer Wand installiert werden, die das Gewicht des Innengerätes auch tragen kann. - Halten Sie die Montageplatte an die Wand, stellen Sie sicher, dass sie glatt aufliegt und markieren Sie die Bohrungen.
-
Seite 14: Kältemittelleitungen
Montage Kältemittelleitung - Durchbohren Sie das Gehäuse an der angezeigten Stelle. Die Öffnung sollte ca.55 mm betragen. - Die Stelle der Öffnung ist abhängig davon, auf welcher Seite die Rohrleitung austritt. - Sorgen Sie für ausreichend Platz rund um die Rohrleitung. Es erleichtert den Leitungsanschluss. Wand Rohrleitung Rohrleitung... -
Seite 15: Anschluss Der Rohrleitungen
Montage Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Drehmomentschlüssel Rohrleitung Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest. -
Seite 16: Kondensatableitung
Montage Wanddurchbruch für die Kondensatleitung Für die Wandmontage des Innengerätes installieren Sie zunächst ein in die Wand integriertes Führungsrohr und dichten es gegen Feuchtigkeit ab. - Durchbohren Sie die Wand. Die Öffnung sollte ca. 65 mm betragen. - Sorgen Sie für ein Gefälle, damit sich später im Abluss kein Kondensat stauen kann. -
Seite 17: Elektrische Anschlüsse
Montage Verdrahtung - Um an die Sensor-Befestigungplatte zu gelangen, entfernen Sie die Frontabdeckung - Isolieren Sie die Kabelenden ab (15 mm). - Achten Sie darauf, dass die Farbkennungen der Kabel mit den Klemmennumerierungen der Anschluss- klemmen übereinstimmen. - Benutzen Sie für den Erdungsanschluss ausschließlich die dafür vorgesehenen Kabel und Anschlüsse. - Überprüfen Sie die Anschlüsse und Verbindungen. -
Seite 18: Dichtigkeitsprüfung
Montage Dichtigkeitsprüfung - Überprüfen Sie das Rohrleitungssystem auf Lecks, nachdem Sie das System mit Stickstoff befüllt und einen Überdruck erzeugt haben. Verwenden Sie für die Prüfung ein geeignetes Lecksuchgerät. - Lesen Sie auch die Abschnitte über Leck-Kontrollen im Installations-Handbuch für Außengeräte. Verwenden Sie für die Prüfung ein geeignetes Lecksuchgerät! -
Seite 19: Testlauf / Prüfung
Testlauf / Prüfung Beurteilung der Leistung Prüfen Sie die Spannung des elektrischen Hauptkabels. Verwenden Sie ein Thermometer, um die Kühlluft am Ein- und Auslass zu messen. Der Unterschied zwischen Luft-Einlass und Luft-Auslass-Temperatur muss mindestens 8° C betragen. Prüfung nach der Installation Zu prüfende Punkte Mögliche Störung Zustand... -
Seite 20: Infrarot-Fernbedienung
Infrarot-Fernbedienung Dies ist eine universelle Fernbedienung, die für Multifunktions-Klimaanlagen verwendet werden kann. Um die Funk- tionen zu aktivieren, die das Gerät bietet, drücken Sie die entsprechende Taste auf der Fernbedienung. Wenn die Stromversorgung eingeschaltet ist, können Sie die Klimaanlage über die Fernbedienung steuern. Solange das Gerät eingeschaltet ist, blinkt jedes Mal, wenn Sie eine Taste auf der Fernbedienung drücken, das Sendesignal- symbol „... - Seite 21 Infrarot-Fernbedienung Anwahl der Lüfterstufen: Beim Start des Gerätes ist standardmäßig die Lüfterstufe Auto eingestellt. Durch wiederholtes Drücken der Taste werden nacheinander die Lüfterstufen <niedrig> bis <hoch> angewählt. Im DRY-Modus läuft das Gerät ausschließlich in der niedrigsten Lüfterstufe. SWING vertikal Durch Drücken der Taste werden die Luftleitlamellen für den vertikalen Luftstrom verstellt. Im Display wird die aktuelle Richtung angezeigt.
- Seite 22 Infrarot-Fernbedienung TIMER ON / TIMER OFF Das Gerät kann mit der Schaltuhr ein- bzw. ausgeschaltet werden. Achten Sie bitte darauf, dass die korrekte Uhrzeit eingestellt ist. Drücken Sie die Taste, um den Timer einzuschalten. Es erscheint die Anzeige C und „ON“.
-
Seite 23: Wartung
Wartung Reinigung des Gerätes Achtung - Um die Gefahr eines Elektroschocks auszuschliessen, schalten Sie das Gerät vor der Wartung unbedingt aus und nehmen es vom Netz. - Befeuchten Sie das Gerät nicht und reinigen Sie es nicht mit fließendem Wasser. - Reinigen Sie die Oberfläche des Gerätes nur mit mildem Reiniger und einem feuchten Tuch, da aggressive Flüssigkeiten wie Benzin oder Verdünner diese beschädigen können. - Seite 24 Wartung Filterreinigung und -wechsel Titanapatit- photokatalytischer 1. Öffnen Sie die Front-Abdeckung Luftreinigungsfilter 2. Entfernen Sie den Luftfilter Drücken Sie die Klammern des Luftfilters rechts und links leicht nach unten und ziehen den Filter dann nach oben. Luftfilter 3. Entfernen des Titanapatit-photokatalytischen Luftreinigungsfilters Halten Sie die Laschen des Rahmens und entfernen Sie die vier Klammern.
- Seite 26 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
