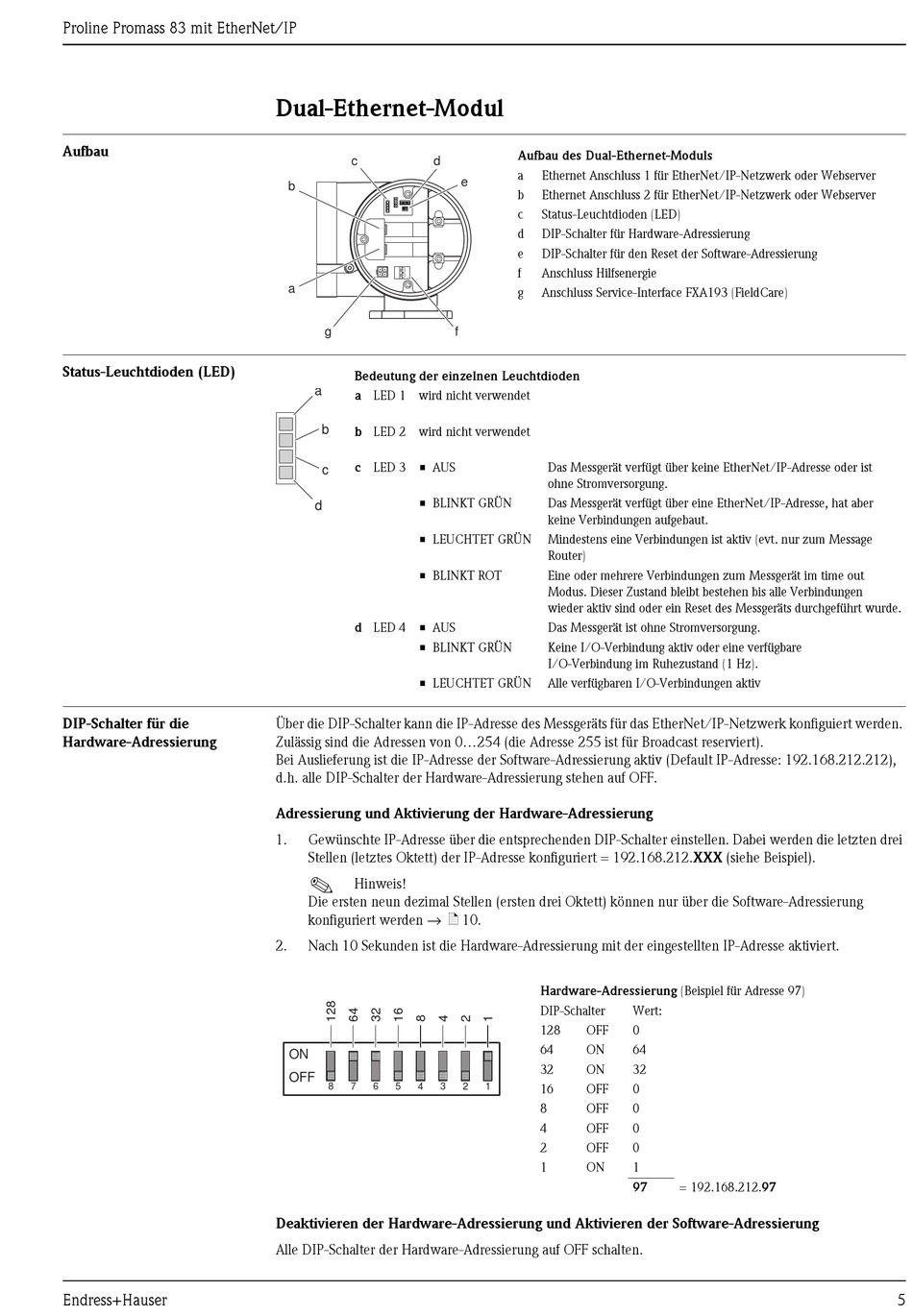

Endress+Hauser Proline Promass 83 Bedienungsanleitung Seite 5

Proline Promass 83 mit EtherNet/IP
Aufbau
Status-Leuchtdioden (LED)
DIP-Schalter für die
Hardware-Adressierung
Endress+Hauser
Dual-Ethernet-Modul
c d
b
a
g
Bedeutung der einzelnen Leuchtdioden
a
a LED 1 wird nicht verwendet
b
b LED 2 wird nicht verwendet
c LED 3 • AUS
c
• BLINKT GRÜN
d
• LEUCHTET GRÜN
• BLINKT ROT
d LED 4 • AUS
• BLINKT GRÜN
• LEUCHTET GRÜN
Über die DIP-Schalter kann die IP-Adresse des Messgeräts für das EtherNet/IP-Netzwerk konfiguiert werden.
Zulässig sind die Adressen von 0...254 (die Adresse 255 ist für Broadcast reserviert).
Bei Auslieferung ist die IP-Adresse der Software-Adressierung aktiv (Default IP-Adresse: 192.168.212.212),
d.h. alle DIP-Schalter der Hardware-Adressierung stehen auf OFF.
Adressierung und Aktivierung der Hardware-Adressierung
1. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter einstellen. Dabei werden die letzten drei
Stellen (letztes Oktett) der IP-Adresse konfiguriert = 192.168.212.XXX (siehe Beispiel).
!
Hinweis!
Die ersten neun dezimal Stellen (ersten drei Oktett) können nur über die Software-Adressierung
konfiguriert werden → ä 10.
2. Nach 10 Sekunden ist die Hardware-Adressierung mit der eingestellten IP-Adresse aktiviert.
ON
OFF
8 7 6 5 4 3
Deaktivieren der Hardware-Adressierung und Aktivieren der Software-Adressierung
Alle DIP-Schalter der Hardware-Adressierung auf OFF schalten.
Aufbau des Dual-Ethernet-Moduls
a Ethernet Anschluss 1 für EtherNet/IP-Netzwerk oder Webserver
e
b Ethernet Anschluss 2 für EtherNet/IP-Netzwerk oder Webserver
c Status-Leuchtdioden (LED)
d DIP-Schalter für Hardware-Adressierung
e DIP-Schalter für den Reset der Software-Adressierung
f Anschluss Hilfsenergie
g Anschluss Service-Interface FXA193 (FieldCare)
f
Das Messgerät verfügt über keine EtherNet/IP-Adresse oder ist
ohne Stromversorgung.
Das Messgerät verfügt über eine EtherNet/IP-Adresse, hat aber
keine Verbindungen aufgebaut.
Mindestens eine Verbindungen ist aktiv (evt. nur zum Message
Router)
Eine oder mehrere Verbindungen zum Messgerät im time out
Modus. Dieser Zustand bleibt bestehen bis alle Verbindungen
wieder aktiv sind oder ein Reset des Messgeräts durchgeführt wurde.
Das Messgerät ist ohne Stromversorgung.
Keine I/O-Verbindung aktiv oder eine verfügbare
I/O-Verbindung im Ruhezustand (1 Hz).
Alle verfügbaren I/O-Verbindungen aktiv
Hardware-Adressierung (Beispiel für Adresse 97)
DIP-Schalter
128 OFF
64 ON
32 ON
2 1
16 OFF
8 OFF
4 OFF
2 OFF
1 ON
Wert:
0
64
32
0
0
0
0
1
97 = 192.168.212.97
