11
TECHNISCHE DATEN
48 B E T R I E B S A N L E I T U N G | Inspector85x
Field of view in mm² 1
1200 x 960
1000 x 800
800 x 640
8
600 x 480
400 x 320
200 x 160
0
0 200 400 600
Working distance/focus position in mm 4
a: f = 9.6 mm
b: f = 17.1 mm

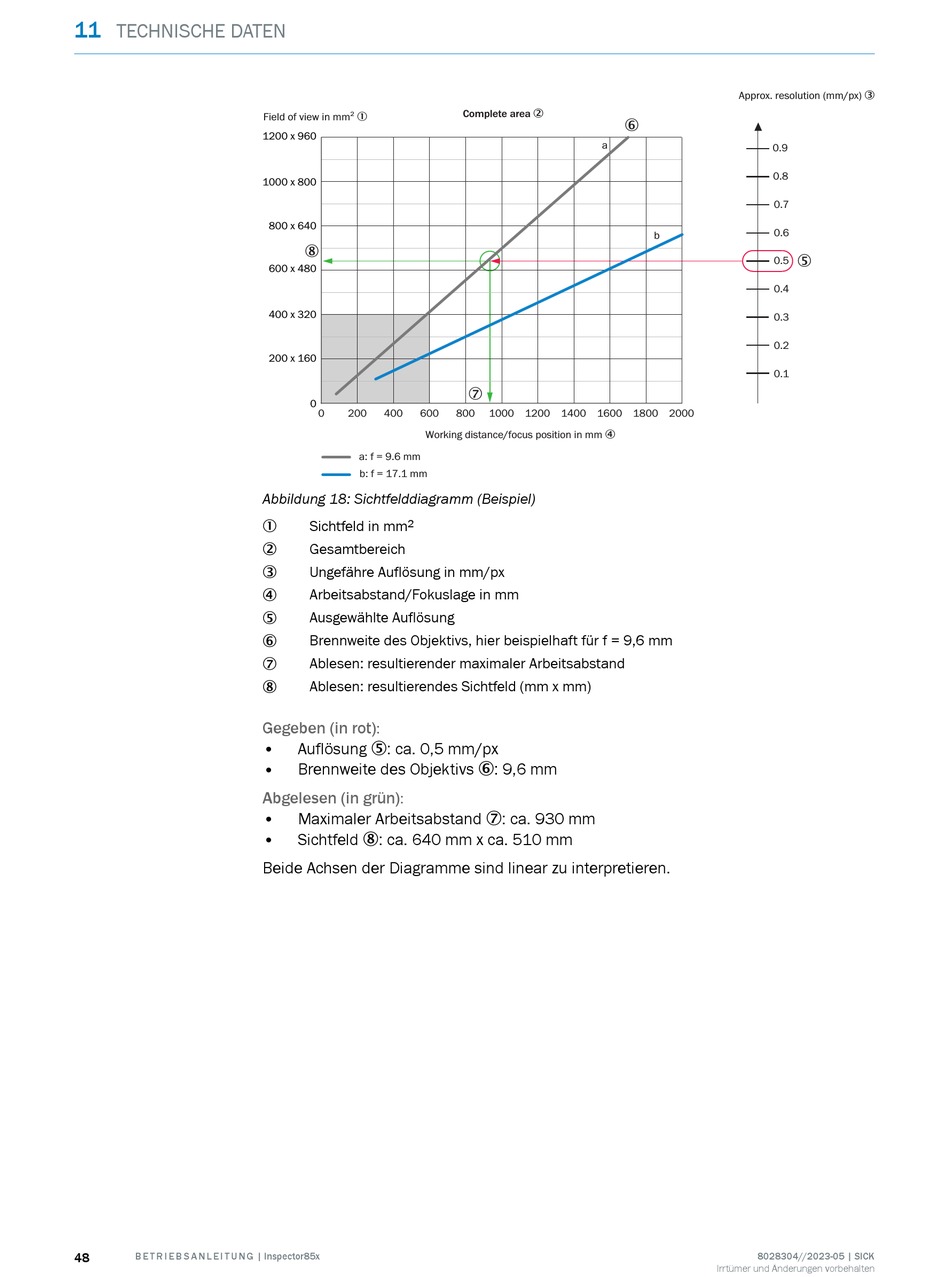

Abbildung 18: Sichtfelddiagramm (Beispiel)
Sichtfeld in mm
2
1
Gesamtbereich
2
Ungefähre Auflösung in mm/px
3
Arbeitsabstand/Fokuslage in mm
4
Ausgewählte Auflösung
5
Brennweite des Objektivs, hier beispielhaft für f = 9,6 mm
6
Ablesen: resultierender maximaler Arbeitsabstand
7
Ablesen: resultierendes Sichtfeld (mm x mm)
8
Gegeben (in rot):
•
Auflösung 5: ca. 0,5 mm/px
•
Brennweite des Objektivs 6: 9,6 mm
Abgelesen (in grün):
•
Maximaler Arbeitsabstand 7: ca. 930 mm
•
Sichtfeld 8: ca. 640 mm x ca. 510 mm
Beide Achsen der Diagramme sind linear zu interpretieren.
Complete area 2
6
a
7
800 1000 1200 1400 1600 1800 2000
Approx. resolution (mm/px) 3
0.9
0.8
0.7
0.6
b
5
0.5
0.4
0.3
0.2
0.1
