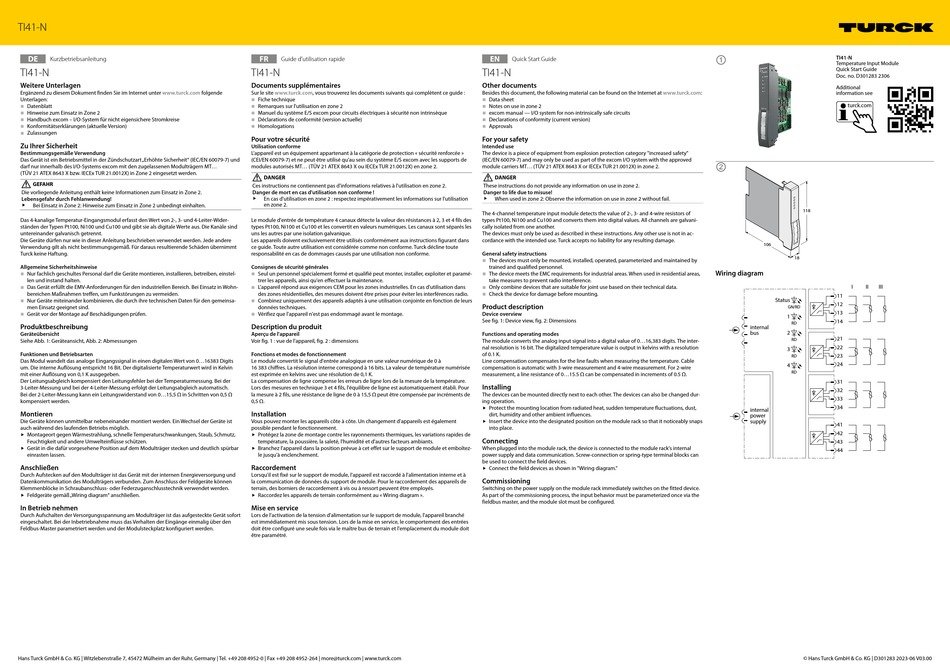

turck TI41-N Kurz- Betriebsanleitung

TI41-N
DE
Kurzbetriebsanleitung
TI41-N
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter www.turck.com
Unterlagen:
■
Datenblatt
■
Hinweise zum Einsatz in Zone 2
■
Handbuch excom – I/O-System für nicht eigensichere Stromkreise
■
Konformitätserklärungen (aktuelle Version)
■
Zulassungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Das Gerät ist ein Betriebsmittel in der Zündschutzart „Erhöhte Sicherheit" (IEC/EN 60079-7) und
darf nur innerhalb des I/O-Systems excom mit den zugelassenen Modulträgern MT...
(TÜV 21 ATEX 8643 X bzw. IECEx TUR 21.0012X) in Zone 2 eingesetzt werden.
GEFAHR
Die vorliegende Anleitung enthält keine Informationen zum Einsatz in Zone 2.
Lebensgefahr durch Fehlanwendung!
 Bei Einsatz in Zone 2: Hinweise zum Einsatz in Zone 2 unbedingt einhalten.
Das 4-kanalige Temperatur-Eingangsmodul erfasst den Wert von 2-, 3- und 4-Leiter-Wider-
ständen der Typen Pt100, Ni100 und Cu100 und gibt sie als digitale Werte aus. Die Kanäle sind
untereinander galvanisch getrennt.
Die Geräte dürfen nur wie in dieser Anleitung beschrieben verwendet werden. Jede andere
Verwendung gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden übernimmt
Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf die Geräte montieren, installieren, betreiben, einstel-
len und instand halten.
■
Das Gerät erfüllt die EMV-Anforderungen für den industriellen Bereich. Bei Einsatz in Wohn-
bereichen Maßnahmen treffen, um Funkstörungen zu vermeiden.
■
Nur Geräte miteinander kombinieren, die durch ihre technischen Daten für den gemeinsa-
men Einsatz geeignet sind.
■
Gerät vor der Montage auf Beschädigungen prüfen.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen
Funktionen und Betriebsarten
Das Modul wandelt das analoge Eingangssignal in einen digitalen Wert von 0...16383 Digits
um. Die interne Auflösung entspricht 16 Bit. Der digitalisierte Temperaturwert wird in Kelvin
mit einer Auflösung von 0,1 K ausgegeben.
Der Leitungsabgleich kompensiert den Leitungsfehler bei der Temperaturmessung. Bei der
3-Leiter-Messung und bei der 4-Leiter-Messung erfolgt der Leitungsabgleich automatisch.
Bei der 2-Leiter-Messung kann ein Leitungswiderstand von 0...15,5 Ω in Schritten von 0,5 Ω
kompensiert werden.
Montieren
Die Geräte können unmittelbar nebeneinander montiert werden. Ein Wechsel der Geräte ist
auch während des laufenden Betriebs möglich.
Montageort gegen Wärmestrahlung, schnelle Temperaturschwankungen, Staub, Schmutz,

Feuchtigkeit und andere Umwelteinflüsse schützen.
Gerät in die dafür vorgesehene Position auf dem Modulträger stecken und deutlich spürbar

einrasten lassen.
Anschließen
Durch Aufstecken auf den Modulträger ist das Gerät mit der internen Energieversorgung und
Datenkommunikation des Modulträgers verbunden. Zum Anschluss der Feldgeräte können
Klemmenblöcke in Schraubanschluss- oder Federzuganschlusstechnik verwendet werden.
Feldgeräte gemäß „Wiring diagram" anschließen.

In Betrieb nehmen
Durch Aufschalten der Versorgungsspannung am Modulträger ist das aufgesteckte Gerät sofort
eingeschaltet. Bei der Inbetriebnahme muss das Verhalten der Eingänge einmalig über den
Feldbus-Master parametriert werden und der Modulsteckplatz konfiguriert werden.
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
TI41-N
Documents supplémentaires
folgende Sur le site www.turck.com, vous trouverez les documents suivants qui complètent ce guide :
■
Fiche technique
■
Remarques sur l'utilisation en zone 2
■
Manuel du système E/S excom pour circuits électriques à sécurité non intrinsèque
■
Déclarations de conformité (version actuelle)
■
Homologations
Pour votre sécurité
Utilisation conforme
L'appareil est un équipement appartenant à la catégorie de protection « sécurité renforcée »
(CEI/EN 60079-7) et ne peut être utilisé qu'au sein du système E/S excom avec les supports de
modules autorisés MT... (TÜV 21 ATEX 8643 X ou IECEx TUR 21.0012X) en zone 2.
DANGER
Ces instructions ne contiennent pas d'informations relatives à l'utilisation en zone 2.
Danger de mort en cas d'utilisation non conforme !
 En cas d'utilisation en zone 2 : respectez impérativement les informations sur l'utilisation
en zone 2.
Le module d'entrée de température 4 canaux détecte la valeur des résistances à 2, 3 et 4 fils des
types Pt100, Ni100 et Cu100 et les convertit en valeurs numériques. Les canaux sont séparés les
uns les autres par une isolation galvanique.
Les appareils doivent exclusivement être utilisés conformément aux instructions figurant dans
ce guide. Toute autre utilisation est considérée comme non conforme. Turck décline toute
responsabilité en cas de dommages causés par une utilisation non conforme.
Consignes de sécurité générales
■
Seul un personnel spécialement formé et qualifié peut monter, installer, exploiter et paramé-
trer les appareils, ainsi qu'en effectuer la maintenance.
■
L'appareil répond aux exigences CEM pour les zones industrielles. En cas d'utilisation dans
des zones résidentielles, des mesures doivent être prises pour éviter les interférences radio.
■
Combinez uniquement des appareils adaptés à une utilisation conjointe en fonction de leurs
données techniques.
■
Vérifiez que l'appareil n'est pas endommagé avant le montage.
Description du produit
Aperçu de l'appareil
Voir fig. 1 : vue de l'appareil, fig. 2 : dimensions
Fonctions et modes de fonctionnement
Le module convertit le signal d'entrée analogique en une valeur numérique de 0 à
16 383 chiffres. La résolution interne correspond à 16 bits. La valeur de température numérisée
est exprimée en kelvins avec une résolution de 0,1 K.
La compensation de ligne compense les erreurs de ligne lors de la mesure de la température.
Lors des mesures en technique 3 et 4 fils, l'équilibre de ligne est automatiquement établi. Pour
la mesure à 2 fils, une résistance de ligne de 0 à 15,5 Ω peut être compensée par incréments de
0,5 Ω.
Installation
Vous pouvez monter les appareils côte à côte. Un changement d'appareils est également
possible pendant le fonctionnement.
Protégez la zone de montage contre les rayonnements thermiques, les variations rapides de

température, la poussière, la saleté, l'humidité et d'autres facteurs ambiants.
Branchez l'appareil dans la position prévue à cet effet sur le support de module et emboîtez-

le jusqu'à enclenchement.
Raccordement
Lorsqu'il est fixé sur le support de module, l'appareil est raccordé à l'alimentation interne et à
la communication de données du support de module. Pour le raccordement des appareils de
terrain, des borniers de raccordement à vis ou à ressort peuvent être employés.
Raccordez les appareils de terrain conformément au « Wiring diagram ».

Mise en service
Lors de l'activation de la tension d'alimentation sur le support de module, l'appareil branché
est immédiatement mis sous tension. Lors de la mise en service, le comportement des entrées
doit être configuré une seule fois via le maître bus de terrain et l'emplacement du module doit
être paramétré.
EN
Quick Start Guide
TI41-N
Other documents
Besides this document, the following material can be found on the Internet at www.turck.com:
■
Data sheet
■
Notes on use in zone 2
■
excom manual — I/O system for non-intrinsically safe circuits
■
Declarations of conformity (current version)
■
Approvals
For your safety
Intended use
The device is a piece of equipment from explosion protection category "increased safety"
(IEC/EN 60079-7) and may only be used as part of the excom I/O system with the approved
module carriers MT... (TÜV 21 ATEX 8643 X or IECEx TUR 21.0012X) in zone 2.
DANGER
These instructions do not provide any information on use in zone 2.
Danger to life due to misuse!
 When used in zone 2: Observe the information on use in zone 2 without fail.
The 4-channel temperature input module detects the value of 2-, 3- and 4-wire resistors of
types Pt100, Ni100 and Cu100 and converts them into digital values. All channels are galvani-
cally isolated from one another.
The devices must only be used as described in these instructions. Any other use is not in ac-
cordance with the intended use. Turck accepts no liability for any resulting damage.
General safety instructions
■
The devices must only be mounted, installed, operated, parameterized and maintained by
trained and qualified personnel.
■
The device meets the EMC requirements for industrial areas. When used in residential areas,
take measures to prevent radio interference.
■
Only combine devices that are suitable for joint use based on their technical data.
■
Check the device for damage before mounting.
Product description
Device overview
See fig. 1: Device view, fig. 2: Dimensions
Functions and operating modes
The module converts the analog input signal into a digital value of 0...16,383 digits. The inter-
nal resolution is 16 bit. The digitalized temperature value is output in kelvins with a resolution
of 0.1 K.
Line compensation compensates for the line faults when measuring the temperature. Cable
compensation is automatic with 3-wire measurement and 4-wire measurement. For 2-wire
measurement, a line resistance of 0...15.5 Ω can be compensated in increments of 0.5 Ω.
Installing
The devices can be mounted directly next to each other. The devices can also be changed dur-
ing operation.
Protect the mounting location from radiated heat, sudden temperature fluctuations, dust,

dirt, humidity and other ambient influences.
Insert the device into the designated position on the module rack so that it noticeably snaps

into place.
Connecting
When plugged into the module rack, the device is connected to the module rack's internal
power supply and data communication. Screw-connection or spring-type terminal blocks can
be used to connect the field devices.
Connect the field devices as shown in "Wiring diagram."

Commissioning
Switching on the power supply on the module rack immediately switches on the fitted device.
As part of the commissioning process, the input behavior must be parameterized once via the
fieldbus master, and the module slot must be configured.
①
TI41-N
Temperature Input Module
Quick Start Guide
Doc. no. D301283 2306
Additional
information see
turck.com
②
118
106
18
Wiring diagram
I II III
11
Status
12
GN/RD
13
1
14
RD
internal
bus 2
21
RD
22
3
23
RD
24
4
RD
31
32
33
34
internal
power
supply
41
42
43
44
© Hans Turck GmbH & Co. KG | D301283 2023-06 V03.00
