Zip HydroTap ® G4 B160

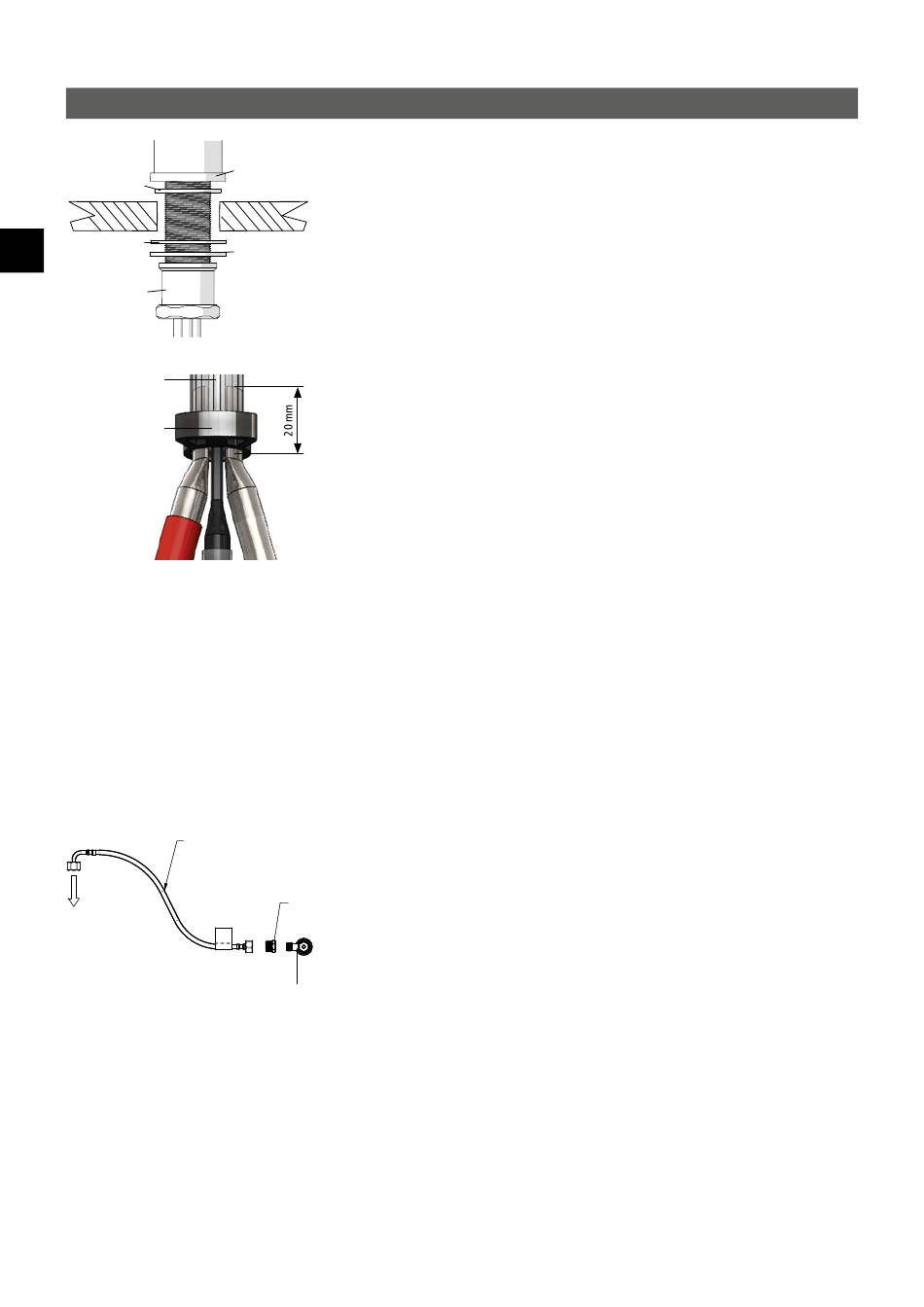

4. Montage
Joint torique
Joint en
FR
caoutchouc
Écrou de
fixation
Triple tube de
silicone
Collier de serrage
Herbie
Eau
bouillante
Tuyau flexible
Dispositif
HydroTap
la robinetterie avec l'écrou de fixation. Assurez-vous avant de serrer l'écrou que la
tête du robinet indique la direction souhaitée.
Socle
Veillez à la position correcte du joint torique sous le socle.
Rondelle de
blocage
Montez le jeu de tube
1. Glissez le collier de serrage Herbie par le bas sur le triple tube de silicone.
N'appuyez pas encore sur la pince !
2. Enfoncez le côté aplati du raccord inoccupé d'environ 20 mm dans l'une des
ouvertures latérales du triple tube de silicone.
La surface droite doit être alignée avec le tuyau de vapeur.
3. Glissez le tube silicone rouge sur l'extrémité circulaire de la pièce de raccordement
de l'eau bouillante et appuyez sur la partie aplatie du raccord env. 20 mm dans
l'autre ouverture latérale du triple tube de silicone.
La surface droite doit être alignée avec le tuyau de vapeur.
4. Positionnez le collier de serrage Herbie le plus près possible de l'extrémité du triple
tube de silicone et appuyez avec une pince.
Indications : pour garantir un maintien optimal des trois tubes il convient de veil-
ler à un alignement axial du collier de serrage Herbie
Vapeur inoccupé
Installation de l'unité sous évier
Indications : Pour assurer une ventilation adéquate, un espace d'au moins 50 mm
doit être maintenu libre à gauche et à droite du dispositif. Lorsque le dispositif
est utilisé dans une armoire, les entretoises en silicone et les grilles de ventilation
jointes doivent être installées, pour assurer une ventilation suffisante.
Indications : Lorsque la température dans l'armoire dépasse 35 °C, une ventilation
supplémentaire doit être assurée.
1. Placer l'unité sous évier le plus près possible sous la robinetterie.
2. Raccorder l'alimentation d'eau au robinet équerre (non compris dans l'étendue de
livraison). Utiliser à cette fin le tuyau flexible joint et l'adaptateur, si nécessaire.
3. Raccorder les tuyaux de la robinetterie au dispositif sous évier. Assurer une déclivité
constante entre la robinetterie et l'unité sous évier. Raccourcir les tuyaux pour éviter
Adapteur
des boucles et des plis. Les tuyaux ne doivent pas être rallongés.
a. Connecter le tuyau en silicone marqué en rouge au raccordement d'eau chaude.
b. Connecter le tuyau en silicone non-marqué au raccordement de vapeur.
Robinet
4. Connecter les câbles de signaux de la robinetterie et du dispositif sous évier. Fixer la
équerre
connexion enfichable à un emplacement qui n'est pas expose à l'humidité.
34
