Zip HydroTap ® G4 B160
4. Montage
FR
À respecter :
• VDE 0100
• EN 806
• Prescriptions des entreprises locales d'approvisionnement en énergie et en eau
• Données techniques et indications sur la plaque signalétique
Avant l'installation, s'assurer ...
• qu'un espace suffisant pour le dispositif sous évier et la réserve de ventilation (voir dessin) soit disponible.
• que le dispositif sous évier sera placé à la verticale sur une surface horizontale.
• qu'une prise protégée par un fusible d'au moins 10 A se trouve à portée du câble de raccordement et que cette prise soit encore à
portée après l'installation du dispositif.
• qu'un raccordement d'eau muni d'un robinet d'arrêt ayant la pression nominale du dispositif se trouve à portée de la conduite
d'arrivée et qu'il soit encore à portée après l'installation du dispositif.
Outre les outils usuels, les outils suivants pourraient s'avérer nécessaires :
• Poinçonneuse de tôle avec un diamètre de 35 mm pour éviers (non comprise dans l'étendue de livraison)
• Scie cloche avec un diamètre de 35 mm pour plans de travail en bois (non comprise dans l'étendue de livraison)
• Clé serre-tube pour la fixation de la robinetterie (comprise dans l'étendue de livraison)
Manipulation des tuyaux en plastique et des connecteurs rapides inclus :
• Lors du raccourcissement des tuyaux il faut veiller à ce que la coupe soit effectuée avec une lame affilée, sans bavures et perpen-
diculairement au tuyau. Le tuyau ne doit en aucun cas être sectionné à l'aide d'un outil non-tranchant !
• Les tuyaux doivent être posés sans contrainte. Le rayon de courbure minimal est de 25 mm. Si le tuyau est plié, il existe un risque
de fuite au niveau du coude.
• Le tuyau doit être inséré jusqu'à la butée dans le connecteur rapide (environ 15 mm), afin de garantir une connexion solide.

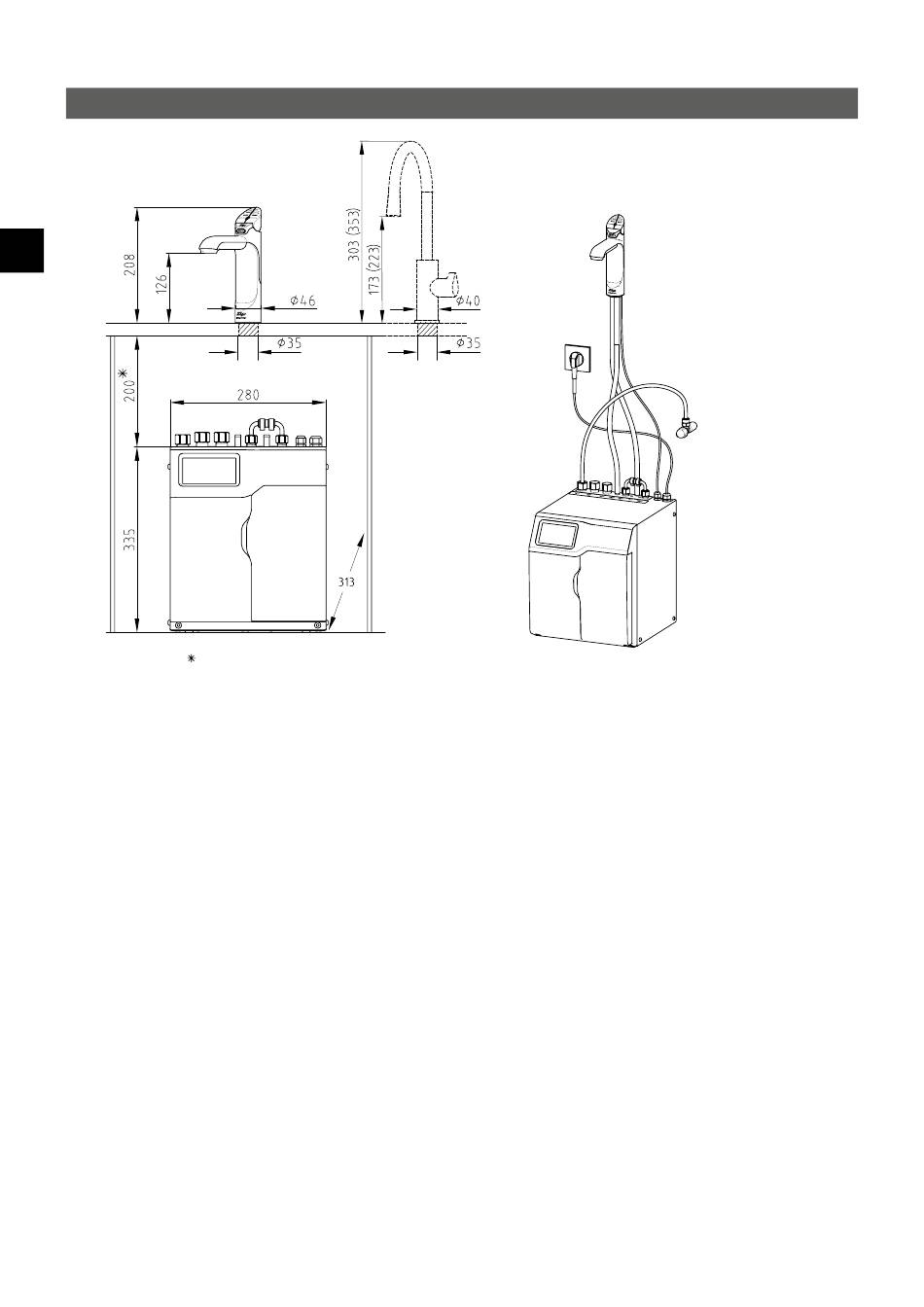

Marge minimale (en mm)
Raccordement
électrique
avec fiche
230 V AC 50 Hz
32
Dimensions en mm
Robinet équerre
(à fournir par le client)
