1. LIEFERUMFANG
1.1 Allgemeines
Gas-Spezialheizkessel nach:
- 90/396/EWG
- 92/42/EWG
- 89/336/EWG
und übereinstimmend mit:
- 73/23/EWG
- 89/392/EWG
CE-zugelassen, Kategorie I
Vollautomatisch modulierend, vier- oder zweistufig.
Der Kessel ist werksseitig auf Erdgas H (Wobbe-Index
15,0 kWh/m
3
) eingestellt, umstellbar auf Erdgas L oder LL
ohne Düsenwechsel.
Gerätetyp: B23, C33, C53 und C63.
1.2 Aufbau
Der Remeha Gas 6000 Hochwirkungsgradkessel besteht
aus zwei Modulen. Jedes einzelne Modul besteht aus
einem gusseisernen Wärmtetauscher remcast
Vormischflächenbrenner aus Edelstahl mit Metallvliesober-
fläche zur schadstoffarmen Verbrennung von Erdgas.
Drehzahlregelung der Verbrennungsluftgebläse mittels
Frequenzreglern, Überwachung mittels Differenzdrucksen-
soren. Gas-/Luft-Verbundregelung zur Optimierung der
Verbrennung. Vollautomatischer Brennerbetrieb, Hochspan-
nungszündung, Ionisationsflammenüberwachung.
Pro Modul ein eingebautes Kesselschaltfeld mit Bedie-
nungs- und Sicherheitselementen.

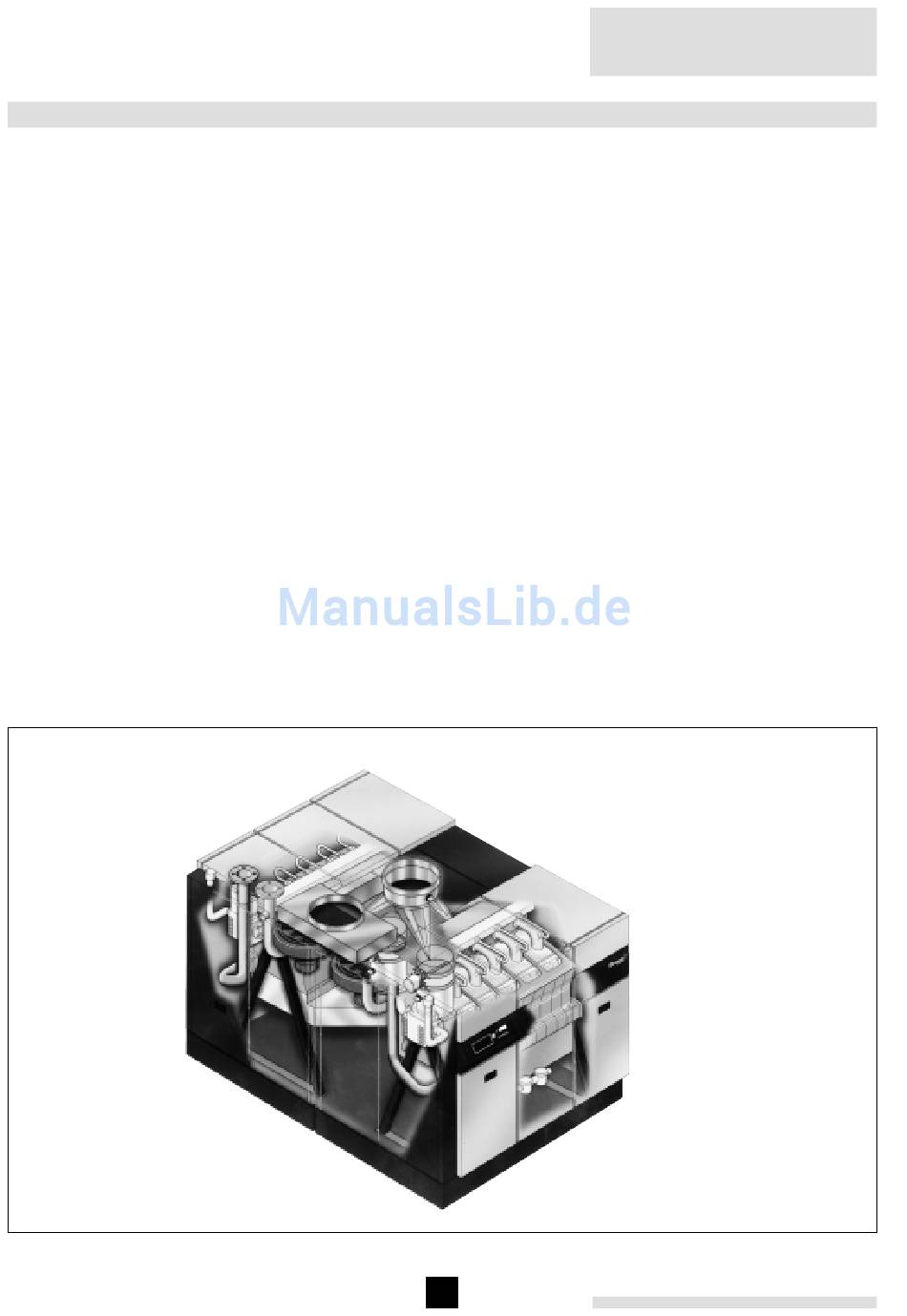

Bild 01 Remeha Gas 6000
- Gasgeräterichtlinie
- Wirkungsgradrichtlinie
- Elektromagnetische
Verträglichkeit
- Niederspannungsrichtlinie
- Maschinenrichtlinie.
für Erdgas H, L und LL.
2ELL
®
Menügeführter Kesselautomat in Mikroprozessortechnik
mit ausgedehnter Betriebs- und Servicediagnostik;
RS 232-Anschluss für BUS-Verbindung zur Kombination
mit PC, Modem oder Gebäudeleittechnik.
Pro Modul Einbaumöglichkeit von witterungsabhängigen
Regeleinheiten rematic
nationsventil bestehend aus zwei Hauptgasventilen,
Gasdruckverhältnisregler und Gasdruckwächter unter der
Verkleidung montiert.
Farbige pulverbeschichtete Verkleidung, hochwertige
Wärmeschutzisolierung.
Abgasklappe pro Kesselmodul.
Elektroanschluss: 230 V, 50 Hz.
1.3 Anwendung
Warmwasserheizungen bis 90°C
Max. Vorlauftemperatur
Max. Betriebstemperatur : 110°C (Absicherungsgrenze)
.
Max. Betriebsüberdruck
Min. Betriebsüberdruck
4
Remeha
Gas 6000
®
. Jedes Modul hat ein Gaskombi-
: 75°C/90°C
: 6,0 bar
: 0,8 bar.
