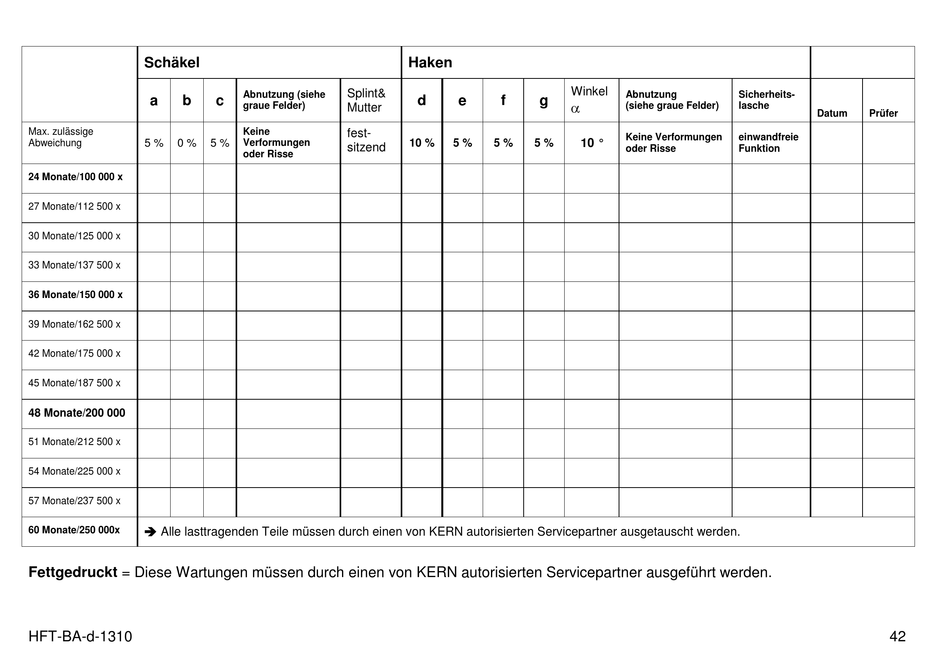

Schäkel
a b
Max. zulässige
Abweichung 5 % 0 %
24 Monate/100 000 x
27 Monate/112 500 x
30 Monate/125 000 x
33 Monate/137 500 x
36 Monate/150 000 x
39 Monate/162 500 x
42 Monate/175 000 x
45 Monate/187 500 x
48 Monate/200 000
51 Monate/212 500 x
54 Monate/225 000 x
57 Monate/237 500 x
 Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden.
60 Monate/250 000x
Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden.
HFT-BA-d-1310
Splint&
Abnutzung (siehe
c
graue Felder) Mutter
Keine
fest-
5 % Verformungen
sitzend
oder Risse
Haken
Winkel
d e f g
α
10 % 5 % 5 % 5 % 10 °
Abnutzung Sicherheits-
(siehe graue Felder) lasche
Keine Verformungen einwandfreie
oder Risse Funktion
Datum Prüfer
