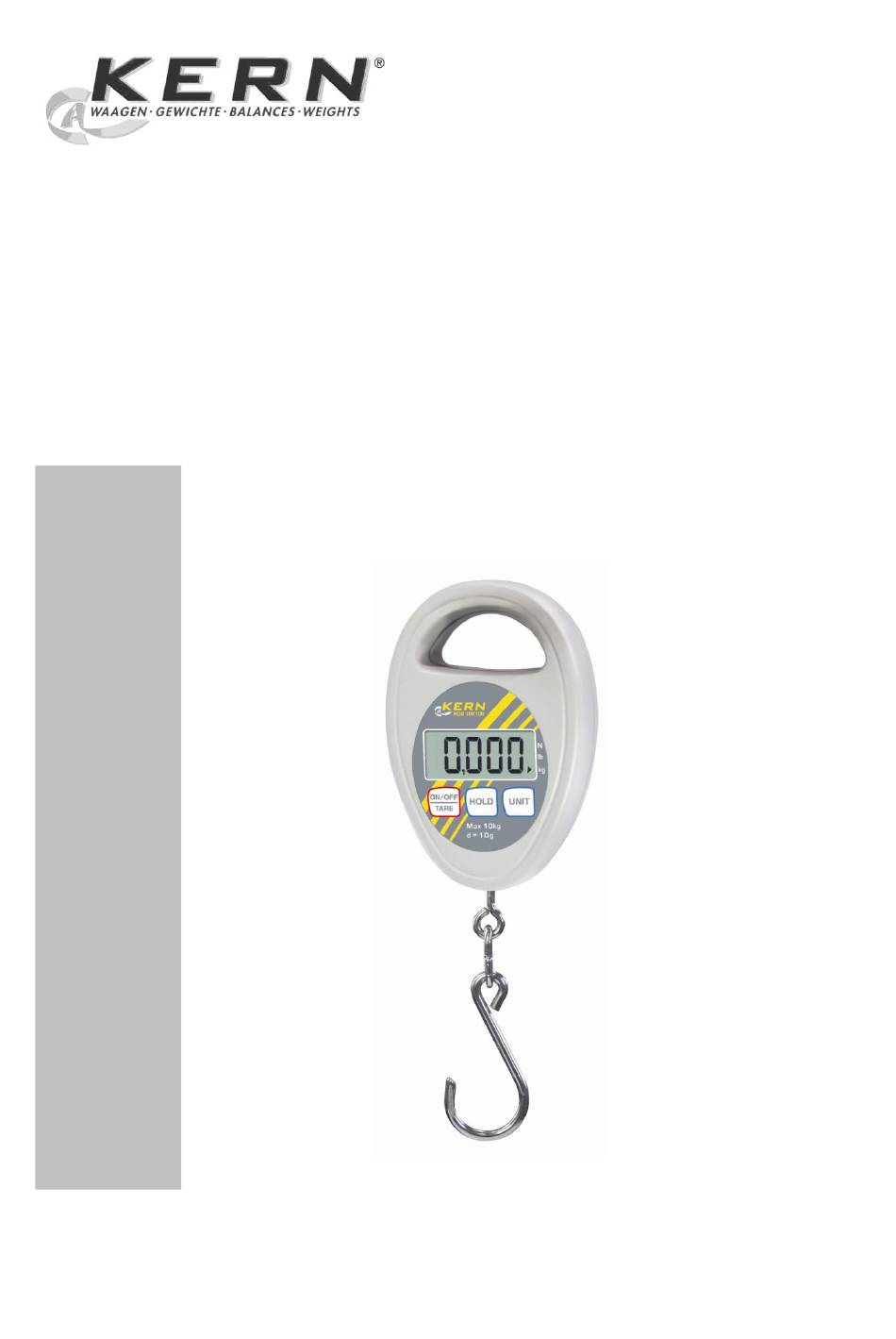

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Elektronische Hängewaage Logbuch Regelmäßige Wartung und Instandhaltung KERN HDB-N Version 2.0 07/2013 HDB-N-BA-d-1320...
-
Seite 2: Inhaltsverzeichnis
KERN HDB-N Version 2.0 07/2013 Betriebsanleitung / Logbuch Elektronische Hängewaage Inhaltsverzeichnis Technische Daten ___________________________________________________________ 3 Abmessungen _______________________________________________________________ 4 Allgemeine Sicherheitshinweise _______________________________________________ 5 Pflichten des Betreibers ________________________________________________________ 5 Organisatorische Maßnahmen ___________________________________________________ 5 Umgebungsbedingungen _______________________________________________________ 5 Hinweise in der Betriebsanleitung beachten ________________________________________ 6 Bestimmungsgemäße Verwendung _______________________________________________ 6... -
Seite 3: Technische Daten
90 % Batterie 2 x 1.5 V AAA (serienmäßig) Betriebsdauer 180 h Anzeige Ziffernhöhe 12 mm Gehäusegröße B x T x H 70 mm x 25 mm x 105 mm Material Gehäuse Kunststoff Material Haken Edelstahl Nettogewicht 150 g HDB-N-BA-d-1320... -
Seite 4: Abmessungen
Abmessungen HDB-N-BA-d-1320... -
Seite 5: Allgemeine Sicherheitshinweise
Hängewaage vor hoher Luftfeuchtigkeit, Dämpfen, Flüssigkeiten und Staub schützen. Beim Auftreten von elektromagnetischen Feldern (z. B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden. HDB-N-BA-d-1320... -
Seite 6: Hinweise In Der Betriebsanleitung Beachten
Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen Veränderung oder öffnen des Gerätes Mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten Natürlichem Verschleiß und Abnützung Nicht sachgemäße Aufstellung oder elektrische Installation Überlastung des Messwerkes HDB-N-BA-d-1320... -
Seite 7: Sicherheitsbewusstes Arbeiten
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. Überprüfung der Original-Abmessungen, s. Kap. 4.3 2.12 Außerbetriebnahme und Lagerung Hängewaage ausschalten und Batterien herausnehmen Hängewaage nicht im Freien lagern. HDB-N-BA-d-1320... -

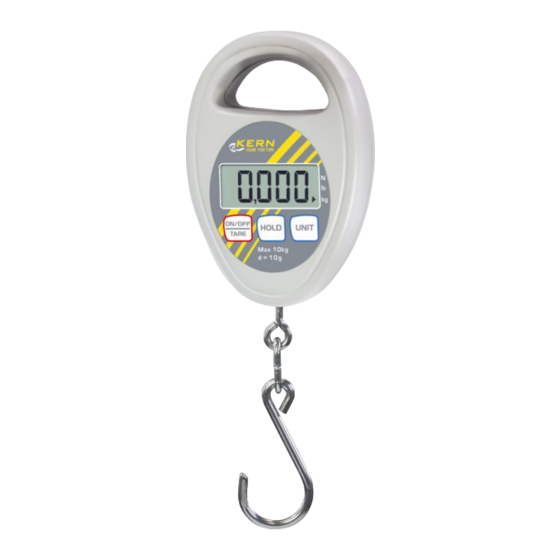

Seite 8: Die Hängewaage Auf Einen Blick
3. Die Hängewaage auf einen Blick Übersicht 1 Anzeige 2 Tastatur 3 Haken HDB-N-BA-d-1320... - Seite 9 1 Batteriefach 2 Haken eingeklappt (zur Aufbewahrung) HDB-N-BA-d-1320...
-
Seite 10: Anzeigen- Und Tastaturübersicht
H1-H6 (s. Kap. 5.7). H1-H4: Data-Hold Funkion Tierwägefunktion Spitzenwertfunktion Kapazität der Batterien erschöpft Überlast Tastatur: Taste Bezeichnung Funktionsbeschreibung Waage einschalten ON/OFF-Taste Waage ausschalten (langer Tastendruck) Tarieren UNIT-Taste Wägeeinheit umschalten (kglbN) Gewichtsanzeige fixieren HOLD-Taste Mittelwert bei Tierwägen anzeigen Menüeinstellung bestätigen HDB-N-BA-d-1320... -
Seite 11: Aufkleber
Aufkleber Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. Nennlast von Waage nicht überschreiten. (Beispiel) Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes. HDB-N-BA-d-1320... -
Seite 12: Inbetriebnahme
Ihr KERN Qualtitätssicherungs-Team Lieferumfang Waage und Zubehör aus der Verpackung nehmen, Verpackungsmaterial entfernen. Überprüfen, ob alle Teile des Lieferumfangs vorhanden und unbeschädigt sind. Hängewaage, s. Kap. 3.0 Haken (Edelstahl), einklappbar Handschlaufe Batterien (2 x 1.5 V AAA) Betriebsanleitung / Logbuch HDB-N-BA-d-1320... -
Seite 13: Überprüfung Der Original-Abmessungen
Batterieschonung schaltet die Waage nach 4 Minuten ohne Wägung ab. Diese Auto Off-Funktion können Sie jedoch wie folgt deaktivieren: Bei ausgeschalteter Waage die HOLD-Taste drücken und gedrückt halten HOLD-Taste nicht loslassen. ON/OFF/TARE-Taste ebenfalls drücken und gedrückt halten ON/OFF/TARE-Taste gedrückt halten, jedoch die HOLD-Taste loslassen HDB-N-BA-d-1320... -
Seite 14: Bedienung
5. Bedienung Waage nur mit der Hand halten, s. Abb. (keinen Kran oder Ähnliches verwenden). Sicherheitshinweise Verletzungsgefahr durch herabfallende Lasten! GEFAHR HDB-N-BA-d-1320... - Seite 15 Hängewaage nicht zum Transport von Lasten verwenden. Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. Nicht die Nennlast von Hängewaage oder jeder Art von Anschlagmitteln an der Hängewaage überschreiten. (Beispiel) HDB-N-BA-d-1320...
-
Seite 16: Hängewaage Beladen
Nicht an der Last oder an der beladenen Waage ziehen oder schieben. Nicht waagerecht am Haken ziehen. Waage beladen 1. Den Haken der Hängewaage über der Last positionieren. 2. Die Last anhängen und anheben. (Direkt am Haken) HDB-N-BA-d-1320... - Seite 17 Waage nur mit der Hand halten! Nicht ziehen oder schieben Nicht seitlich am Haken ziehen HDB-N-BA-d-1320...
-
Seite 18: Ein-/Ausschalten
Der Gewichtswert wird sofort angezeigt. Überlast-Warnung Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „E“ angezeigt. Waage entlasten bzw. Vorlast verringern. HDB-N-BA-d-1320... -
Seite 19: Wägeeinheit Umschalten
Betätigung einer Taste eingefroren s. Kap. 5.7.1 Data-Hold Funktion 3 Wägewert wird automatisch für 5 Sek. eingefroren Data-Hold Funktion 4 Wägewert wird automatisch nach Erreichen eines stabilen Wertes bis zur Betätigung einer Taste eingefroren Tierwägefunktion s. Kap. 5.7.2 Spitzenwertfunktion s. Kap. 5.7.3 HDB-N-BA-d-1320... -
Seite 20: Data-Hold Funktion
ON/OFF -Taste wiederholt drücken bis die Einstellung „H5“ angezeigt wird. Einstellung mit der HOLD-Taste bestätigen. Wägegut anhängen HOLD-Taste drücken, die Anzeige zählt rückwärts von 3 -1. Der errechnete Mittelwert wird angezeigt, symbolisiert durch das [] links oben. Für weitere Messungen zuvor die ON/OFF/TARE-Taste betätigen. HDB-N-BA-d-1320... -
Seite 21: Menü
In der Anzeige erscheint die aktuelle Einstellung „ON“ oder „OFF“. Mit der ON/OFF/TARE-Taste können Sie zwischen „ON“ oder „OFF“ wählen. Bestätigen Sie Ihre Auswahl mit der HOLD-Taste. Nach kurzer Zeit kehrt die Waage automatisch in den Wägemodus zurück. HDB-N-BA-d-1320... -
Seite 22: Justierung
(s. Kap. 1) angezeigt wird. Justiergewicht anhängen, kurze Zeit später erscheint „ F“. Nach erfolgter Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird „E“ angezeigt, Justiervorgang wiederholen HDB-N-BA-d-1320... -
Seite 23: Wartung, Reinigung Und Entsorgung
Keine industriellen Lösungen oder Chemikalien verwenden (z.B. Säure Versprödung). VORSICHT Tastatur und Display mit einem weichen und mit einem milden Fensterreiniger getränkten Lappen reinigen. Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen. HDB-N-BA-d-1320... - Seite 24 = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbraucher üblicherweise entledigen. HDB-N-BA-d-1320...
-
Seite 25: Regelmäßige Wartung Und Instandhaltung
(KERN Service) durchgeführt werden. Die Ergebnisse der Wartung sind in die Checkliste (Kap. 8.3) einzutragen. Die zusätzlichen Ergebnisse der erweiterten Wartung sind in die Checkliste (Kap. 9.1) einzutragen. Die Lastaufnahmemittel sind vor der Prüfung zu reinigen, s. Kap. 8.1. HDB-N-BA-d-1320... - Seite 26 Wenn bei den in der Wartung definierten Prüfungen Abweichungen festgestellt werden. Das Typen- bzw. Tragfähigkeitschild fehlt. Lastaufnahmemittel, von denen eine Überlastung oder sonstige schädigende Einflüsse bekannt sind, sind von der weiteren Benutzung auszuschließen bzw. erst nach einer Prüfung wieder zu verwenden. HDB-N-BA-d-1320...
-
Seite 27: Checkliste „Regelmäßige Wartung
3 Monate / 12 500 x 6 Monate / 25 000 x 9 Monate / 37 500 x 12 Monate/ 50 000 x 15 Monate / 62 500 x 18 Monate / 75 000 x 21 Monate / 87 500 x HDB-N -BA-d-1320... - Seite 28 51 Monate/212 500 x 54 Monate/225 000 x 57 Monate/237 500 x Alle lasttragenden Teile müssen durch einen von KERN autorisierten Servicepartner ausgetauscht werden. 60 Monate/250 000x Fettgedruckt = Diese Wartungen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden. HDB-N-BA-d-1320...
-
Seite 29: Anhang
24 Monate/100 000 x 36 Monate/150 000 x 48 Monate/200 000 x 60 Monate/250 000 x 72 Monate/300 000 x 84 Monate/350 000 x 96 Monate/400 000 x 108 Monate/450 000 x Hängewaage komplett ersetzen 120 Monate/500 000x HDB-N -BA-d-1320... -
Seite 30: Konformitätserklärung
EN 13155/A2:2009 Datum 10.07.2013 Signatur Date Signature Ort der Ausstellung 72336 Balingen Albert Sauter Place of issue KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com HDB-N-BA-d-1320...
