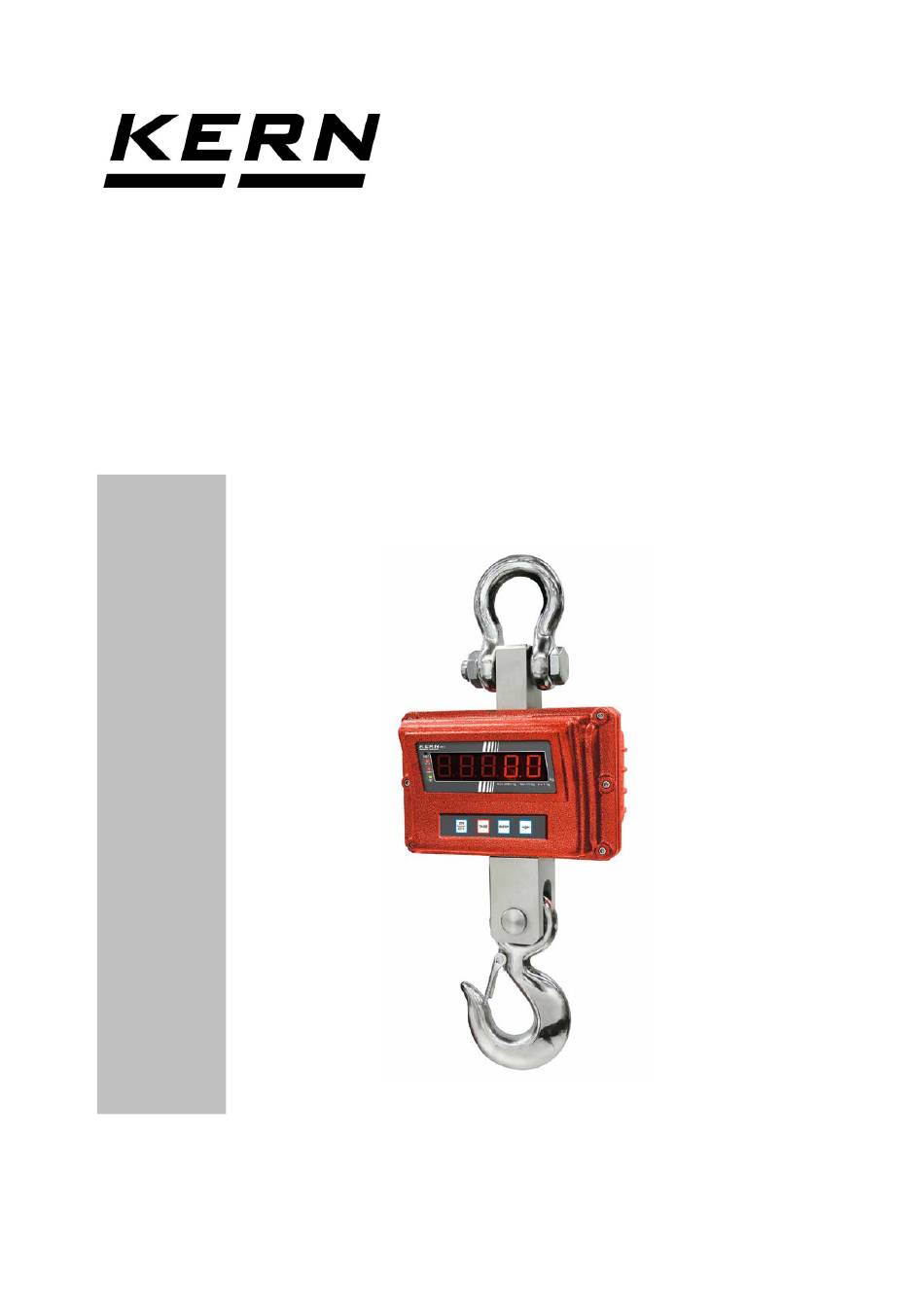

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Elektronische Kranwaage Logbuch Regelmäßige Wartung und Instandhaltung KERN Kranwaage HFO 6T2M Version 1.0 11/2015 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN HFO Version 1.0 11/2015 Betriebsanleitung / Logbuch Elektronische Kranwaage Inhaltsverzeichnis T ec hnis c he Daten ___________________________________________________________ 4 Abmessungen (mm) ___________________________________________________________ 5 Allgemeine S ic herheits hinweis e _______________________________________________ 6 Pflichten des Betreibers ________________________________________________________ 6 Organisatorische Maßnahmen ___________________________________________________ 6 Umgebungsbedingungen _______________________________________________________ 7 Hinweise in der Betriebsanleitung beachten ________________________________________ 7 Bestimmungsgemäße Verwendung _______________________________________________ 7... - Seite 3 F ehlermeldungen ___________________________________________________________ 31 W artung, R einigung und E nts orgung __________________________________________ 32 Reinigung und Entsorgung ____________________________________________________ 32 Hinweis gemäß Batterieverordnung – BattV _______________________________________ 33 Regelmäßige Wartung und Instandhaltung ________________________________________ 34 Checkliste „Regelmäßige Wartung“, (s. Kap. 9.2) ___________________________________ 36 Anhang ___________________________________________________________________ 39 10.1 Checkliste „Erweiterte Wartung“...
-
Seite 4: Technische Daten
1. Technische Daten KERN HFO 1.5T0.5M HFO 3T1M HFO 6T2M Ablesbarkeit (d) 0.5 kg 1 kg 2 kg Wägebereich (Max) 1500 kg 3 000 kg 6 000 kg Tarierbereich (subtraktiv) 1500 kg 3 000 kg 6000 kg Reproduzierbarkeit 500 g... -
Seite 5: Abmessungen (Mm)
Abmessungen (mm) ∅ 1 ∅ 2 ∅ 3 HFO 1.5T0.5M 38.5 HFO 3T1M HFO 6T2M 54.4 HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 6: Allgemeine Sicherheitshinweise
2. Allgemeine Sicherheitshinweise Pflichten des Betreibers Die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers beachten. Alle Sicherheitsvorschriften des Kranherstellers beachten. Die Waage darf nur für den vorgesehenen Verwendungszweck benutzt werden. Jede Art von Verwendung, die nicht in dieser Betriebsanleitung beschrieben ist, wird als unsachgemäße Verwendung betrachtet. -
Seite 7: Umgebungsbedingungen
Umgebungsbedingungen Kranwaage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Kranwaage nur unter wie in vorliegender Betriebsanleitung, (speziell Kap. 1 „Techn. Daten“) beschriebenen Umgebungsbedingungen einsetzen. Setzen Sie die Kranwaage keiner starken Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. -
Seite 8: Sachwidrige Verwendung
Sachwidrige Verwendung Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames herausfliessen von Flüssigkeiten aus einem an der Waage hängendem Behälter.) Keine Dauerlast anhängen. -
Seite 9: Prüfmittelüberwachung
Prüfmittelüberwachung Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. -
Seite 10: Geräteübersicht
3. Geräteübersicht Die Kranwaage ist eine vielseitige und kostengünstige Lösung für Überkopf- Wägeapplikationen, z. Bsp. Recycling, Metallverarbeitung, Maschinenbau, Transport und Logistik. Mit der Funk-Fernbedienung wird die Bedienung noch komfortabler. Übersicht Abb. 1: Waage Vorderansicht Abb. 2: Funk-Fernbedienung Schäkel Antenne Anzeige Tastatur, s. -
Seite 11: Anzeige
Anzeige Die LED leuchtet, wenn die Gewichtsanzeige stabil ist das Gewicht in Bereich um den Nullpunkt liegt wenn der Akku geladen wird HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 12: Tastatur
Tastatur Taste Funktionsbeschreibung • Waage ein- oder ausschalten • Waage tarieren Im Menü: • o Menüpunkte der Reihe nach anwählen o Bei numerischer Eingabe Zahlenwert erhöhen • Sleep-Funktion aufrufen bzw. beenden • Im Menü: o Menüpunkt verlassen o Bei numerischer Eingabe Dezimalstelle wechseln •... -
Seite 13: Funk-Fernbedienung
Funk-Fernbedienung Mit der Funk-Fernbedienung kann die Waage wie mit der Tastatur bedient werden. Alle Funktionen (ausgenommen ON/OFF) sind anwählbar. Die rote LED muss bei jedem Tastendruck aufleuchten. Wenn sie nicht aufleuchtet, müssen die Batterien der Fernbedienung ausgetauscht werden. Reichweite auf freier Fläche (unbebaut) ca. 20 m. für kurze Zeit weitere Dezimalstelle 1: x10 einblenden... -
Seite 14: Aufkleber
Aufkleber Nicht unter hängenden Lasten stehen oder gehen. Nicht im Baustellenbereich verwenden. Hängende Last immer beobachten. Nicht die Nennlast von Kran, Kranwaage oder jeder Art von Lastanschlagmittel an der Kranwaage überschreiten. (Beispiel) Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes. -
Seite 15: Inbetriebnahme
4. Inbetriebnahme Unbedingt Kap. 2 „Allgemeine Sicherheitshinweise“ beachten! Auspacken Ausgelieferte und ausgepackte Kranwaagen werden nicht zurückgenommen. Die Kranwaage ist von KERN versiegelt. SICHERHEITSHINWEIS Schäkel und Haken sind mittels Klebeband versiegelt. zum Schutz vor Bruch Die Entnahme aus der Verpackung ist ebenfalls durch ein Klebeband versiegelt. -
Seite 16: Überprüfung Der Original-Abmessungen
Überprüfung der Original-Abmessungen Tragen Sie die Original-Abmessungen des Produktionsdatenblattes in die grauen Felder der Checkliste Kap. 9.4 ein. Original Abmessungen der Kranwaage überprüfen, Durchführung siehe Kap. 9.2 „Regelmäßige Wartung“ Tragen Sie allen Daten (Datum, Prüfer, Ergebnisse) in die erste Zeile unter „Überprüfung vor dem ersten Gebrauch“... -
Seite 17: Standby-Modus (Sleep-Modus)
Standby-Modus (Sleep-Modus) Die Kranwaage wechselt in den Standby-Modus (Sleep-Modus), wenn die Tastatur nicht betätigt wird und wenn 5 Minuten (Werkseinstellung) lang keine Gewichtsveränderung gemessen wurde. Nur ein Segment leuchtet noch. Um den Standby -Modus zu beenden, eine beliebige Taste auf der Tastatur oder der Fernbedienung drücken. -
Seite 18: Bedienung
5. Bedienung Sicherheitshinweise Verletzungsgefahr durch herabfallende Lasten! Gefahr Immer mit großer Sorgfalt arbeiten, entsprechend den allgemeinen Regeln für die Bedienung eines Krans. Alle Teile (Haken, Öse, Ringe, Seile Schlingen, Kabel, Ketten usw.) auf übermäßige Abnutzung oder Schäden überprüfen ... -
Seite 19: Kranwaage Beladen
Kranwaage beladen Für gute Wägeergebnisse folgendes beachten, Abbildungen siehe nächste Seite: Nur Lastanschlagmittel verwenden, die eine Ein-Punkt-Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten. Keine Mehrfach-Aufhängungen verwenden. ... - Seite 20 Nur Lastanschlagmittel verwenden, die Ein-Punkt- Aufnahme gewährleisten und an denen die Waage frei hängen kann. Keine zu großen Lastanschlagmittel verwenden, die keine Ein-Punkt-Aufhängung gewährleisten HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
- Seite 21 Nicht ziehen oder schieben Nicht seitlich am Haken ziehen Keine Mehrfachaufhängungen verwenden HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 22: Ein-/Ausschalten
Ein-/Ausschalten Einschalten auf der Tastatur der Waage drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Der Selbsttest ist beendet, wenn in der Anzeige der Gewichtswert 0 erscheint. Einschalten ist nur an der Tastatur der Waage möglich. Ausschalten ... -
Seite 23: Tarieren
Tarieren Vorlast anhängen. drücken. In der Anzeige erscheint 0 (kg) und die LED a leuchtet. Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen der Vorlast erscheint das Gewicht der Vorlast als Minus- Anzeige. -
Seite 24: Menü
6. Menü Navigation im Menü Funktion aufrufen Waage ausschalten. Bei ausgeschalteter Waage gleichzeitig drücken. Und dazu kurz drücken. Es ertönt ein Signalton, Tasten loslassen, wird angezeigt. Passwort eingeben: Entweder Standardpasswort „000“ - Dezimalstelle anwählen, mit Ziffer erhöhen. oder persönliches Passwort, siehe Funktion F8 ci ... -
Seite 25: Übersicht
Übersicht: Verfügbare Funktion Beschreibung Einstellungen Nicht dokumentiert Nicht dokumentiert Interner A/D-Wandler Wert Nicht dokumentiert SLP 0 Sleep Modus ausgeschaltet SLP 1* Sleep Modus nach 5 Min. Sleep-Modus (Standby) s. Kap. 5.7 SLP 2 Sleep Modus nach 10 Min SLP 3 Sleep Modus nach 20 Min SLP 4 Sleep Modus nach 30 Min... -
Seite 26: Justierung
7. Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. -
Seite 27: Justieren
Justieren Waage ausschalten und falls nötig Tragehilfe anhängen Bei ausgeschalteter Waage gleichzeitig drücken. Und dazu kurz drücken. Es ertönt ein Signalton, Tasten loslassen, P1--- wird angezeigt. Passwort eingeben: Entweder Standardpasswort 000 (Beispiel Standardpasswort 000) Dezimalstelle anwählen, Zahlenwert einstellen. - Seite 28 Waage entlasten und warten bis die LED leuchtet, danach erneut drücken, das aktuell eingestellte (Beispiel) Justiergewicht wird angezeigt Entweder angezeigtes Justiergewicht verwenden und mit bestätigen oder neues Justiergewicht eingeben: Ziffer anwählen, mit blinkende Ziffer erhöhen und mit bestätigen, Load wird angezeigt ...
-
Seite 29: Eichung
Eichung Allgemeines: Nach der EU-Richtlinie 2009/23/EG müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 30: Position Justierschalter
Position Justierschalter Siegelschraube (1) lösen , der Justierschalter befindet sich im Innern des Gehäuses HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 31: Fehlermeldungen
8. Fehlermeldungen Fehler- Beschreibung Mögliche Ursachen / meldung Fehler beheben Last verringern --ol- Prüfen, ob die Waage beschädigt Höchstlast überschritten wurde Waage ausschalten, Last Nullstellbereich überschritten Err 4 während des Einschaltens entfernen Unsachmäßige Bedienung der Err 5 Tastaturfehler Waage ... -
Seite 32: Wartung, Reinigung Und Entsorgung
9. Wartung, Reinigung und Entsorgung Verletzungsgefahr und Gefahr von Sachschäden! Die Kranwaage ist Teil des Hebemittels! Für eine sichere Bedienung Folgendes beachten: Regelmäßige Wartung durch geschultes Fachpersonal ausführen Gefahr lassen Regelmäßige Wartung und Instandhaltung durchführen, siehe Kap. 9.3 und 9.4 ... -
Seite 33: Hinweis Gemäß Batterieverordnung - Battv
Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. -
Seite 34: Regelmäßige Wartung Und Instandhaltung
Regelmäßige Wartung und Instandhaltung Die regelmäßige 3-monatige Wartung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Kranwaagen durchgeführt werden. Dabei sind die nationalen Unfallverhütungsvorschriften sowie die Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers zu beachten. Zur Überprüfung der Abmessungen nur geeignete Prüfmittel verwenden. ... - Seite 35 Regelmäßige Wartung: Alle Abmessungen überprüfen, siehe Checkliste Kap. 9.4 Erstinbetriebnahme, alle 3 Monate oder Schäkel oder Öse auf Abnutzung überprüfen, wie z. B. auf jeden Fall nach plastische Deformation, mechanische Schäden 12 500 Wägungen (Unebenheiten), Kerben, Rillen, Risse, Korrosion, Gewindeschäden und Verdrehungen.
-
Seite 36: Checkliste „Regelmäßige Wartung", (S. Kap. 9.2)
Checkliste „Regelmäßige Wartung“, (s. Kap. 9.2) Original Abmessungen Kranwaage, Serien-Nr.: ………………………………… Kapazität ……………………………… Schäkel Haken Winkel α (°) a (mm) b (mm) c (mm) Abnutzung Splint&Mutter d (mm) e (mm) f (mm) g (mm) Abnutzung Sicherheitslasche Datum ………………………………… Prüfer ……………………………………… Schäkel Haken Abnutzung (siehe... - Seite 37 Schäkel Haken Winkel Abnutzung (siehe Splint& Abnutzung Sicherheits- α graue Felder) (siehe graue Felder) lasche Mutter Datum Prüfer Keine Max. zulässige fest- Keine Verformungen einwandfreie 10 ° 10 % Verformungen Abweichung oder Risse Funktion sitzend oder Risse 24 Monate/100 000 x 27 Monate/112 500 x 30 Monate/125 000 x 33 Monate/137 500 x...
- Seite 38 HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 39: Anhang
10. Anhang 10.1 Checkliste „Erweiterte Wartung“ (Generalüberprüfung) Die erweiterte Wartung muss durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Magnetpulvertest Verbindung Intervall Haken Schäkel Datum Name Unterschrift auf Risse Schrauben 12 Monate / 50 000 x 24 Monate/100 000 x 36 Monate/150 000 x 48 Monate/200 000 x... -
Seite 40: Liste „Ersatzteile Und Reparaturen Sicherheitsrelevanter Teile
10.2 Liste „Ersatzteile und Reparaturen sicherheitsrelevanter Teile“ Reparaturen müssen durch einen von KERN autorisierten Servicepartner ausgeführt werden. Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 41 Kranwaage Modell ………………………………….. Serien-Nr. …………………………………………….. Teil Maßnahme Datum Name Unterschrift HFO-BA-d-1510 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
