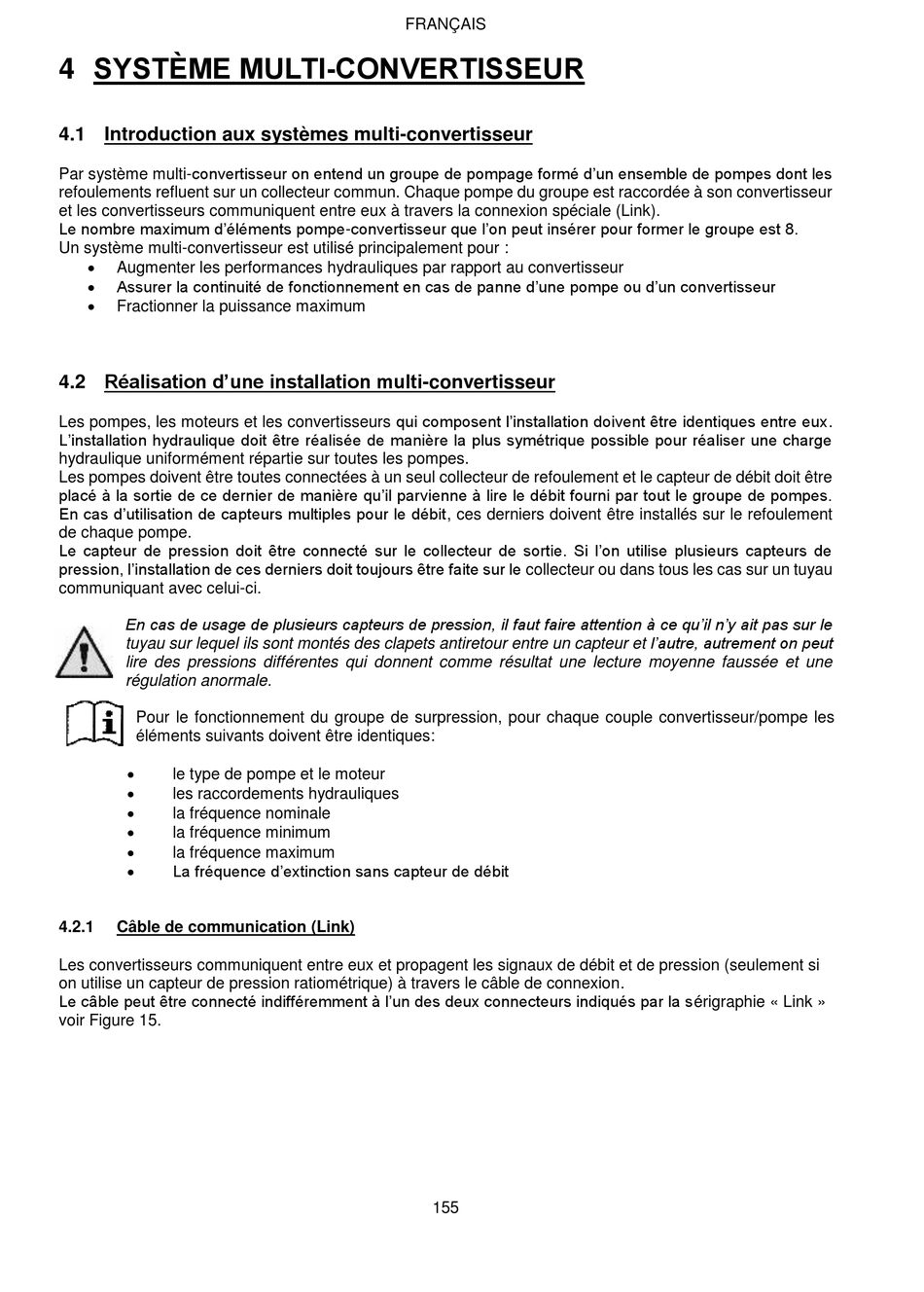

4 SYSTÈME MULTI-CONVERTISSEUR
4.1 Introduction aux systèmes multi-convertisseur
Par système multi-convertisseur on entend un groupe de pompage formé d'un ensemble de pompes dont les
refoulements refluent sur un collecteur commun. Chaque pompe du groupe est raccordée à son convertisseur
et les convertisseurs communiquent entre eux à travers la connexion spéciale (Link).
Le nombre maximum d'éléments pompe-convertisseur que l'on peut insérer pour former le groupe est 8.
Un système multi-convertisseur est utilisé principalement pour :

Augmenter les performances hydrauliques par rapport au convertisseur

Assurer la continuité de fonctionnement en cas de panne d'une pompe ou d'un convertisseur

Fractionner la puissance maximum
4.2 Réalisation d'une installation multi-convertisseur
Les pompes, les moteurs et les convertisseurs qui composent l'installation doivent être identiques entre eux.
L'installation hydraulique doit être réalisée de manière la plus symétrique possible pour réaliser une charge
hydraulique uniformément répartie sur toutes les pompes.
Les pompes doivent être toutes connectées à un seul collecteur de refoulement et le capteur de débit doit être
placé à la sortie de ce dernier de manière qu'il parvienne à lire le débit fourni par tout le groupe de pompes.
En cas d'utilisation de capteurs multiples pour le débit, ces derniers doivent être installés sur le refoulement
de chaque pompe.
Le capteur de pression doit être connecté sur le collecteur de sortie. Si l'on utilise plusieurs capteurs de
pression, l'installation de ces derniers doit toujours être faite sur le collecteur ou dans tous les cas sur un tuyau
communiquant avec celui-ci.
En cas de usage de plusieurs capteurs de pression, il faut faire attention à ce qu'il n'y ait pas sur le
tuyau sur lequel ils sont montés des clapets antiretour entre un capteur et l'autre, autrement on peut
lire des pressions différentes qui donnent comme résultat une lecture moyenne faussée et une
régulation anormale.
Pour le fonctionnement du groupe de surpression, pour chaque couple convertisseur/pompe les
éléments suivants doivent être identiques:

le type de pompe et le moteur

les raccordements hydrauliques

la fréquence nominale

la fréquence minimum

la fréquence maximum

La fréquence d'extinction sans capteur de débit
4.2.1 Câble de communication (Link)
Les convertisseurs communiquent entre eux et propagent les signaux de débit et de pression (seulement si
on utilise un capteur de pression ratiométrique) à travers le câble de connexion.
Le câble peut être connecté indifféremment à l'un des deux connecteurs indiqués par la sérigraphie « Link »
voir Figure 15.
