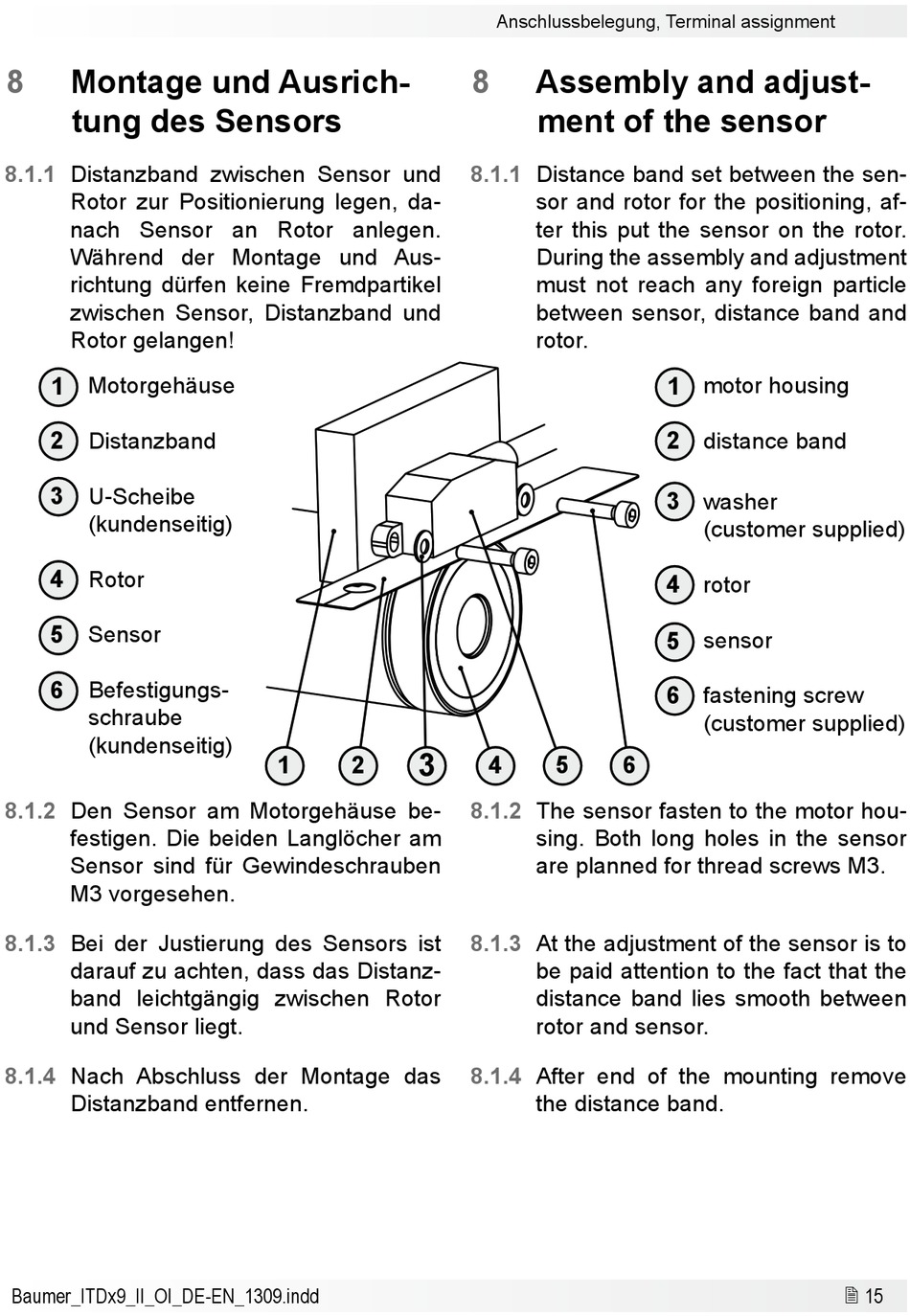

8
Montage und Ausrich-
tung des Sensors
8.1.1
Distanzband zwischen Sensor und
Rotor zur Positionierung legen, da-
nach Sensor an Rotor anlegen.
Während der Montage und Aus-
richtung dürfen keine Fremdpartikel
zwischen Sensor, Distanzband und
Rotor gelangen!
1
Motorgehäuse
2
Distanzband
3
U-Scheibe
(kundenseitig)
4
Rotor
5
Sensor
6
Befestigungs-
schraube
(kundenseitig)
8.1.2
Den Sensor am Motorgehäuse be-
festigen. Die beiden Langlöcher am
Sensor sind für Gewindeschrauben
M3 vorgesehen.
8.1.3
Bei der Justierung des Sensors ist
darauf zu achten, dass das Distanz-
band leichtgängig zwischen Rotor
und Sensor liegt.
8.1.4
Nach Abschluss der Montage das
Distanzband entfernen.
Baumer_ITDx9_II_OI_DE-EN_1309.indd
3
1
2
Anschlussbelegung, Terminal assignment
8
Assembly and adjust-
ment of the sensor
8.1.1
Distance band set between the sen-
sor and rotor for the positioning, af-
ter this put the sensor on the rotor.
During the assembly and adjustment
must not reach any foreign particle
between sensor, distance band and
rotor.
4
5
6
8.1.2
The sensor fasten to the motor hou-
sing. Both long holes in the sensor
are planned for thread screws M3.
8.1.3
At the adjustment of the sensor is to
be paid attention to the fact that the
distance band lies smooth between
rotor and sensor.
8.1.4
After end of the mounting remove
the distance band.
1
motor housing
2
distance band
3
washer
(customer supplied)
4
rotor
5
sensor
6
fastening screw
(customer supplied)
