Schritt 4:

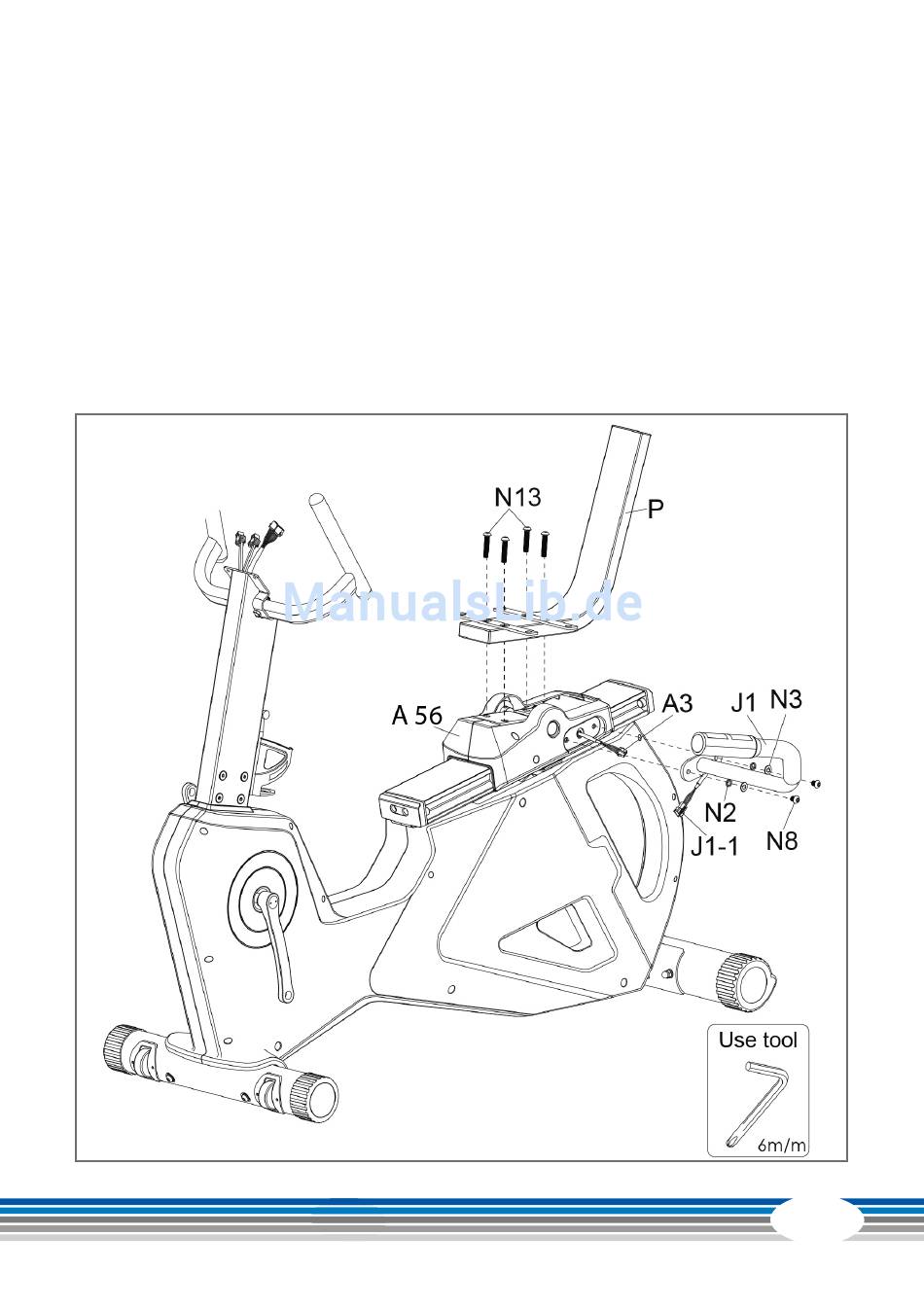

Montage der Sattelstütze & des linken Handgriffs
1) Befestigen Sie den Rückenpolstermast (P) mit 4 Schrauben (N13) an der Schiebe-
vorrichtung (A56).
2) Verbinden Sie das Sensorkabel (J1-1) mit dem Kabel (A3).
3) Befestigen Sie den linken Handgriff (J1) mit 2 Schrauben (N8), 2 Federscheiben (N2)
und 2 Unterlegscheiben (N3) an der Schiebevorrichtung (A56).
Anmerkung: Stecken Sie überschüssiges Kabel mit Hilfe der Endkappe unter dem
Handgriff in den seitlichen Griff (J1).
17
