CARDIO STRONG Ergometer BC60 Bedienungsanleitung Seite 16

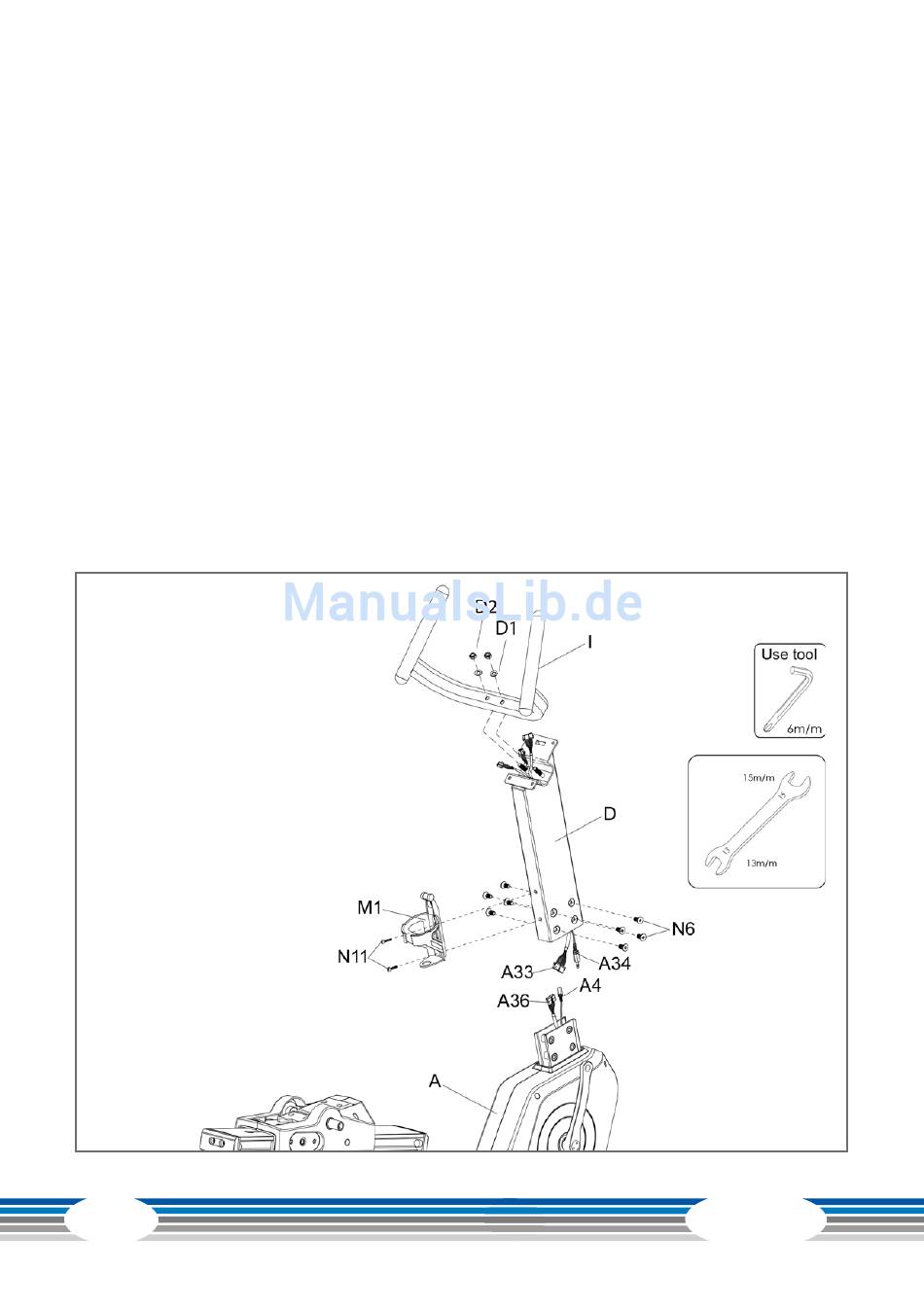

Schritt 3: Montage Konsolenmast
1) Verbinden Sie die Sensorenkabel (A33) und (A34) mit den Kabeln (A4) und (A36).
2) Befestigen Sie den Konsolenmast mit 8 Schrauben (N6) am Hauptrahmen (A).
3) Lösen Sie zunächst die Schrauben (N11) vom Konsolenmast (D). Befestigen Sie
dann die Trinkhalterung (M1) mit den Schrauben (N11) am Konsolenmast (D).
4) Entfernen Sie zunächst die vormontierten Schrauben (D2) und Unterlegscheiben
(D1) vom vorderen Handgriff (I).
5) Befestigen Sie den vorderen Handgriff (I) mit 2 Unterlegscheiben (D1) und 2 Mut-
tern (D2) am Konsolenmast (D).
Anmerkung: Achten Sie auf den korrekten Anschluss der Kabel und darauf, dass die
Kabel während des Aufbaus nicht eingeklemmt werden.
