Schritt 5: Schließen Sie das elektrische System an. Diese Arbeit muss von einem qualifizierten
Elektrotechniker ausgeführt werden! Anforderungen an das Stromversorgungskabel des Installationsortes:
mindestens 2,5 mm² Draht für 3Ph Strom und 4,0 mm² Draht für 1Ph Strom.
Beziehen Sie sich bei der Installation oder Reparaturen des elektrischen Systems auf den Elektronikschaltplan
im Anhang.

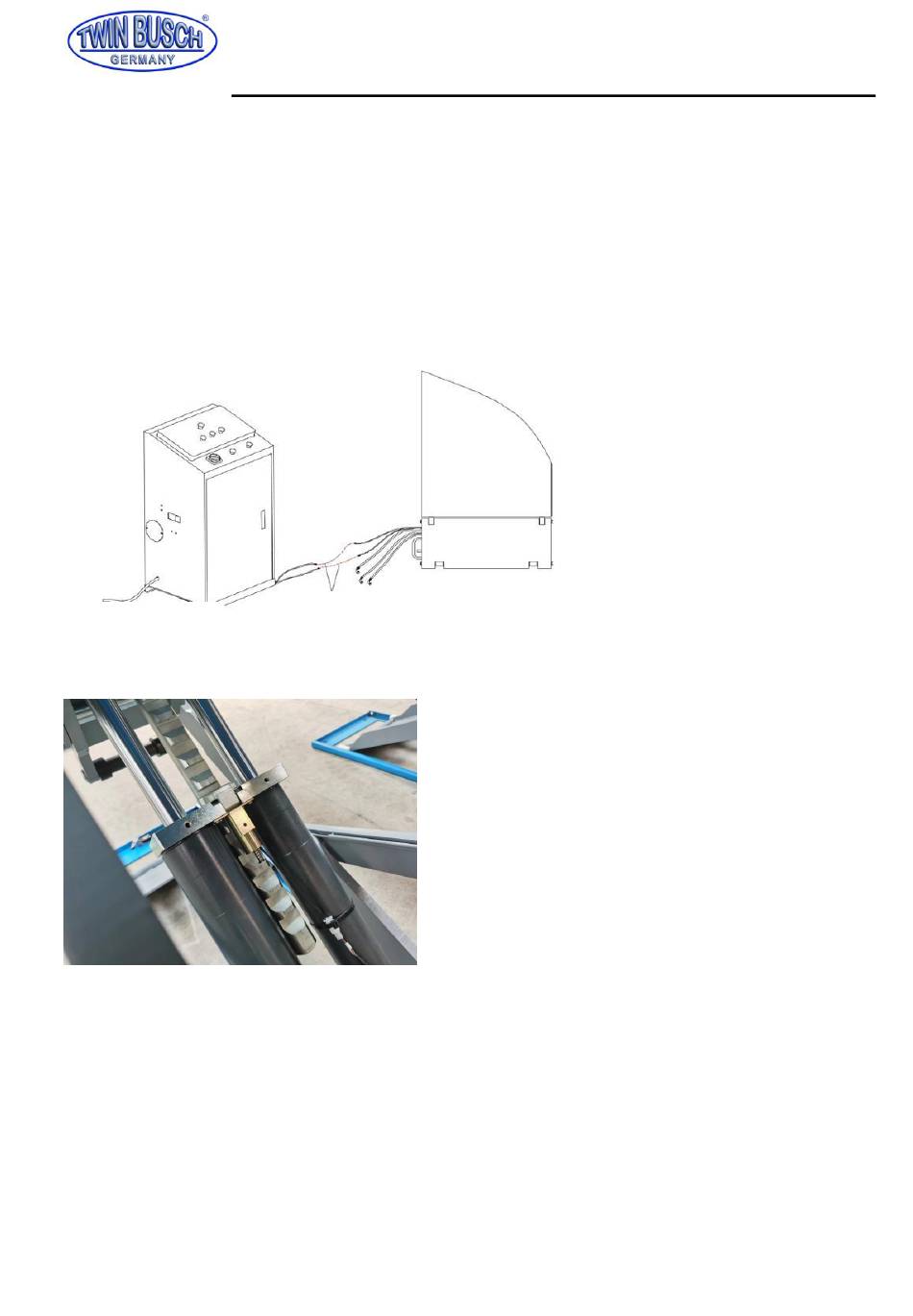

Schließen Sie die Kabelstecker der Endschalter zum Anheben und Absenken an.
Schließen Sie das Stromversorgungskabel an eine externe Stromversorgung an.
(Wenn sich die Hebebühne bei dreiphasiger Stromversorgung nicht anhebt und der Motor möglicherweise in
die falsche Richtung dreht, tauschen Sie in diesem Fall die Phasen U, V im Schaltschrank aus.)
Stromversorgungskabel
Die elektromagnetische Verriegelung der Sicherheitsrasten wird wie im Elektroschaltplan angeschlossen.
Hauptplattform
Verbindungen der Endschalter
(Heben und Senken)
Handbuch Scherenhebebühne TW S3-19E
Seite | 16
