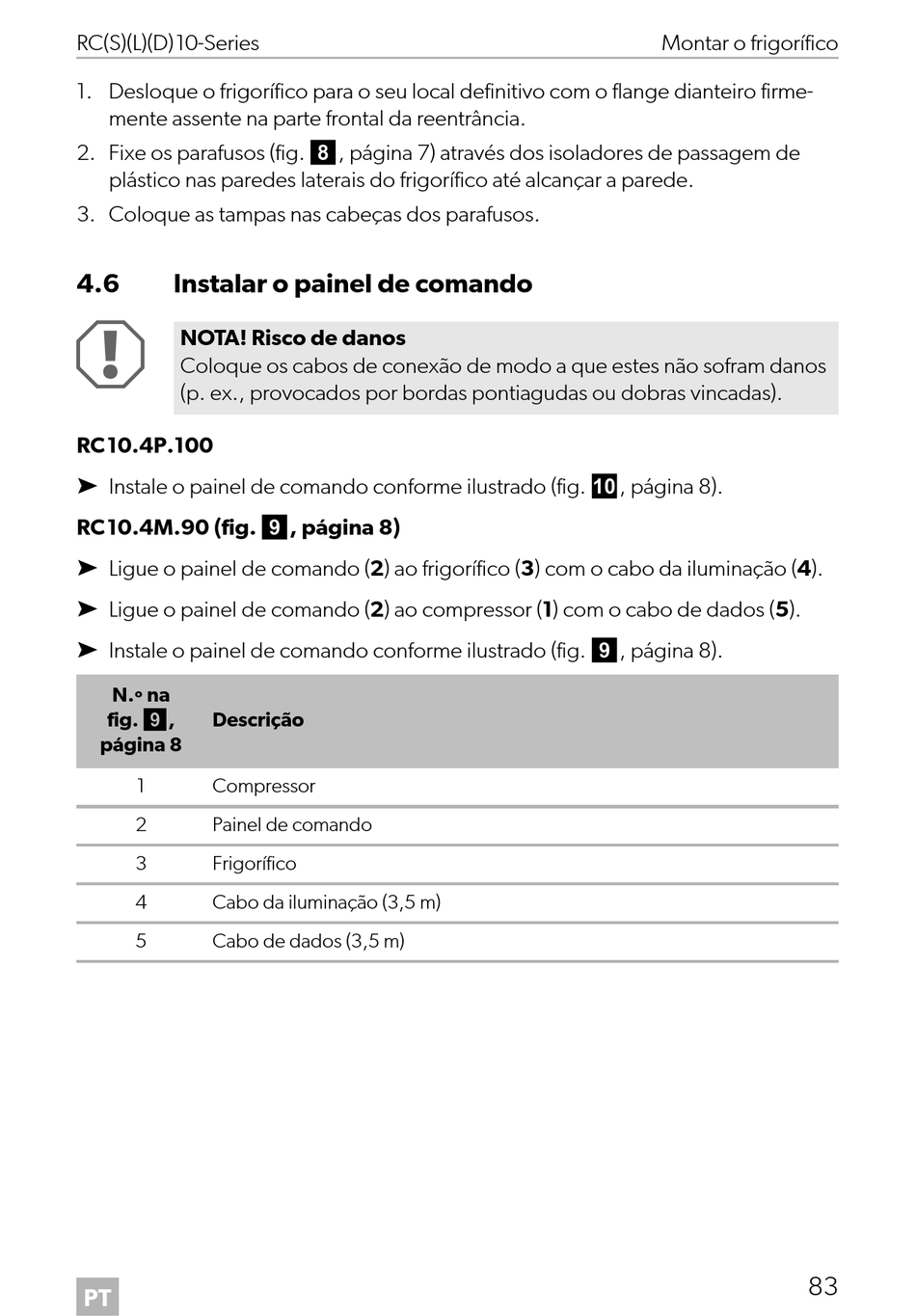

RC(S)(L)(D)10-Series
1. Desloque o frigorífico para o seu local definitivo com o flange dianteiro firme-
mente assente na parte frontal da reentrância.
2. Fixe os parafusos (fig. 8, página 7) através dos isoladores de passagem de
plástico nas paredes laterais do frigorífico até alcançar a parede.
3. Coloque as tampas nas cabeças dos parafusos.
4.6 Instalar o painel de comando
A
NOTA! Risco de danos
Coloque os cabos de conexão de modo a que estes não sofram danos
(p. ex., provocados por bordas pontiagudas ou dobras vincadas).
RC10.4P.100
➤ Instale o painel de comando conforme ilustrado (fig. 0, página 8).
RC10.4M.90 (fig. 9, página 8)
➤ Ligue o painel de comando (2) ao frigorífico (3) com o cabo da iluminação (4).
➤ Ligue o painel de comando (2) ao compressor (1) com o cabo de dados (5).
➤ Instale o painel de comando conforme ilustrado (fig. 9, página 8).
N.º na
fig. 9,
Descrição
página 8
1 Compressor
2 Painel de comando
3 Frigorífico
4 Cabo da iluminação (3,5 m)
5 Cabo de dados (3,5 m)
PT
Montar o frigorífico
