REFRIGERATION
RC10.4S.70, RC10.4T.70, RC10.4S.90, RC10.4T.90, RC10.4P.100, RC10.4M.90,
RCS10.5S, RCS10.5T, RCS10.5XS, RCS10.5XT, RCL10.4E, RCL10.4ES, RCL10.4ET,

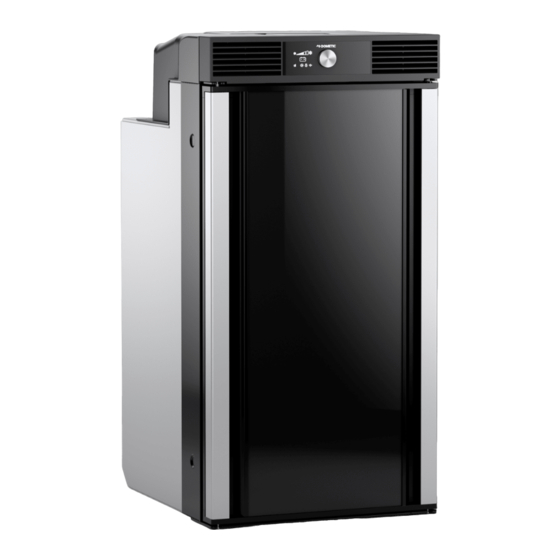

Compressor refrigerator
EN
Installation Manual. . . . . . . . . . . . . . . . . . . . . 9
Kompressor-Kühlschrank
DE
Montageanleitung. . . . . . . . . . . . . . . . . . . .25
Réfrigérateur à compresseur
FR
Instructions de montage . . . . . . . . . . . . . . . 41
Nevera de compresor
ES
Instrucciones de montaje . . . . . . . . . . . . . .57
10-SERIES
RCD10.5S, RCD10.5T, RCD10.5XS, RCD10.5XT
Frigorífico com compressor
PT
Instruções de montagem . . . . . . . . . . . . . . 73
Frigorifero a compressore
IT
Indicazioni di montaggio . . . . . . . . . . . . . . 89
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RC10.4S.70
Inhaltszusammenfassung für Dometic RC10.4S.70
- Seite 1 REFRIGERATION 10-SERIES RC10.4S.70, RC10.4T.70, RC10.4S.90, RC10.4T.90, RC10.4P.100, RC10.4M.90, RCS10.5S, RCS10.5T, RCS10.5XS, RCS10.5XT, RCL10.4E, RCL10.4ES, RCL10.4ET, RCD10.5S, RCD10.5T, RCD10.5XS, RCD10.5XT Compressor refrigerator Frigorífico com compressor Installation Manual..... 9 Instruções de montagem .
- Seite 3 RC(S)(L)(D)10-Series d 90° RCL 10.4(S)(T) RCD 10.5(X)(S)(T) (X) 620 49,5 49,5 (X) 455...
- Seite 4 RC(S)(L)(D)10-Series RCS 10.5(X)(S)(T) RC 10.4 (S)(T).90 (X) 610 49,5 435,5 (X) 455 RC 10.4 P.100 RC 10.4 (S)(T).70 49,5 49,5 400,5 RC 10.4 M.90 49,6...
- Seite 5 RC(S)(L)(D)10-Series RCL 10.4E(S)(T)
- Seite 6 RC(S)(L)(D)10-Series t Ø 2,5 mm² 10 A 10 A CI-BUS 12 Vg 12 Vg <4 m = Ø 4 mm² t Ø 0,75 mm² 4 m – 6 m = Ø 6 mm² >6 m = Ø 10 mm²...
- Seite 7 RC(S)(L)(D)10-Series CI-bus...
- Seite 8 RC(S)(L)(D)10-Series MODE R30 mm d 3.5 m...
-
Seite 25: Erläuterung Der Symbole
Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. Inhaltsverzeichnis Erläuterung der Symbole ........25 Sicherheitshinweise . -
Seite 26: Sicherheitshinweise
Sicherheitshinweise RC(S)(L)(D)10-Series Sicherheitshinweise Grundlegende Sicherheit WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen. Gefahr durch Stromschlag • Montage und Demontage des Kühlschranks dürfen nur durch qualifi- ziertes Fachpersonal erfolgen. • Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen. - Seite 27 RC(S)(L)(D)10-Series Sicherheitshinweise • Halten Sie die Einbaunische für den Kühlschrank frei von elektrischen Bauteilen und Beleuchtungskörpern, die bei normalem oder abnor- malem Gebrauch Funken oder Lichtbögen erzeugen können (d. h. Relais oder Sicherungskästen). Explosionsgefahr • Versprühen Sie während des Betriebs keine Aerosole in der Nähe des Kühlschranks.
-
Seite 28: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch RC(S)(L)(D)10-Series • Verwenden Sie keine mechanischen oder anderen Mittel, um das Abtauen zu beschleunigen – es sei denn, diese werden vom Herstel- ler empfohlen. • Öffnen oder beschädigen Sie auf keinen Fall den Kühlkreislauf. • Benutzen Sie keine Elektrogeräte innerhalb des Kühlschranks, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden. -
Seite 29: Kühlschrank Einbauen
Original-Ersatzteilen • Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Kühlschrank einbauen VORSICHT! Gesundheitsgefahr Um Gefahren aufgrund eines instabilen Stands des Geräts zu vermei-... -
Seite 30: Einbau Vorbereiten
Kühlschrank einbauen RC(S)(L)(D)10-Series Einbau vorbereiten VORSICHT! Verletzungsgefahr Das Gerät hat scharfe Kanten und beim Einbau sollten Handschuhe getragen werden. ACHTUNG! Beschädigungsgefahr • Der Kühlschrank darf nicht im Heck von Wohnmobilen installiert wer- den, wenn die Tür in Fahrtrichtung zeigt. • Lassen Sie das Gerät vor der ersten Inbetriebnahme mindestens 3 Stunden lang in vertikaler Position stehen. - Seite 31 RC(S)(L)(D)10-Series Kühlschrank einbauen • Beachten Sie auch die folgende Aussparungsdimension (Abb. 4, Seite 5): RC10.4(S)(T).70 RC10.4(S)(T).90 Höhe des Kühlschranks (A) 821 mm 975 mm Breite des Kühlschranks (B) 420 mm 420 mm Tiefe des Kühlschranks (C) 450 mm 485 mm (ohne Steuerknopf (5 mm)) Höhe der Aussparung (H) 828 mm...
-
Seite 32: Kompressoreinheit Installieren (Rc 10.4M.90)
Kühlschrank einbauen RC(S)(L)(D)10-Series RCL10.4(S)(T) RCL10.4E(S)(T) Höhe des Kühlschranks (A) 1293 mm 1293 mm Breite des Kühlschranks (B) 420 mm 420 mm Tiefe des Kühlschranks (C) 595 mm 595 mm (ohne Steuerknopf (5 mm)) Höhe der Aussparung (H) 1301 mm 1301 mm Breite der Aussparung (W) 425 mm 425 mm... -
Seite 33: Kondensatablauf Installieren
RC(S)(L)(D)10-Series Kühlschrank einbauen • Beachten Sie die folgenden maximalen Abmessungen des Kanals (Abb. 4, Seite 5): Kompressoreinheit Kanal Höhe 169 mm 177 mm Breite 185 mm 190 mm Tiefe 396 mm 400 mm Kompressoreinheit montieren ACHTUNG! Beschädigungsgefahr • Verlegen Sie das Ansaugrohr so, dass es nicht beschädigt wird (z. B. durch scharfe Kanten oder starke Biegungen). -
Seite 34: Stromversorgung Anschließen
Kühlschrank einbauen RC(S)(L)(D)10-Series Stromversorgung anschließen ACHTUNG! Beschädigungsgefahr • Die elektrische Installation sowie Reparaturen dürfen nur von einer Fachkraft gemäß den geltenden nationalen Vorschriften und Nor- men ausgeführt werden. • Um Spannungs- und Leistungsverluste zu vermeiden, muss das Kabel möglichst kurz und möglichst nicht unterbrochen sein. Ver- meiden Sie daher zusätzliche Schalter, Stecker oder Verteilerdosen. -
Seite 35: Bedienfeld Installieren
RC(S)(L)(D)10-Series Kühlschrank einbauen 1. Bringen Sie den Kühlschrank in seine endgültige Position, wobei der vordere Flansch fest an der Vorderseite der Aussparung anliegt. 2. Drehen Sie die Schrauben (Abb. 8, Seite 7) durch die Kunststoffbuchsen an den Seiten des Kühlschranks und weiter in die Nischenwand. 3. -
Seite 36: Technische Daten
RC(S)(L)(D)10-Series Technische Daten Die aktuelle EU-Konformitätserklärung für Ihr Gerät erhalten Sie auf der jeweiligen Produktseite auf dometic.com oder direkt über den Hersteller (siehe dometic.com/dealer). Dieses Gerät entspricht der UN ECE-Regelung R10.05.2014. Je nach Modell verwendet der Kühlschrank entweder R134a oder R600a als Kältemit- tel. - Seite 37 RC(S)(L)(D)10-Series Technische Daten RC 10.4(S)(T).70 RC 10.4(S)(T).90 Gewicht: 19,5 kg 21,4 kg Prüfung/Zertifikat: RC 10.4P.100 RC 10.4M.90 Kapazität Bruttoinhalt: 94 l 86 l Kühlraum: 81 l 75,5 l Tiefkühlfach: 7,5 l Nutzinhalt insgesamt: 90 l 83 l Ohne Tiefkühlfach Bruttoinhalt: 98 l 90 l Nutzinhalt:...
- Seite 38 Technische Daten RC(S)(L)(D)10-Series RCD 10.5(S)(T) RCD 10.5X(S)(T) Kapazität Bruttoinhalt: 153 l 177 l Kühlraum: 118 l 142 l Tiefkühlfach: 29 l 35 l Nutzinhalt insgesamt: 147 l 171 l Ohne Tiefkühlfach Bruttoinhalt: – – Nutzinhalt: – – Anschlussspannung: 12 Vg 12 Vg Durchschnittliche Leistungsauf- 54 W...
- Seite 39 RC(S)(L)(D)10-Series Technische Daten RCL10.4(S)(T) RCL10.4E(S)(T) Kapazität Bruttoinhalt: 133 l 151 l Kühlraum: 116 l 128 l Tiefkühlfach: 12 l 18 l Nutzinhalt insgesamt: 128 l 146 l Ohne Tiefkühlfach Bruttoinhalt: 139 l 157 l Nutzinhalt: 134 l 152 l Anschlussspannung: 12 Vg 12 Vg Durchschnittliche Leistungsauf-...
- Seite 40 Technische Daten RC(S)(L)(D)10-Series RCS 10.5(S)(T) RCS 10.5X(S)(T) Kapazität Bruttoinhalt: 78 l 92 l Kühlraum: 69,1 l 80,3 l Tiefkühlfach: 9,2 l 12,1 l Nutzinhalt insgesamt: 78 l 92 l Ohne Tiefkühlfach Bruttoinhalt: 83 l 98 l Nutzinhalt: 83 l 98 l Anschlussspannung: 12 V 12 V...
