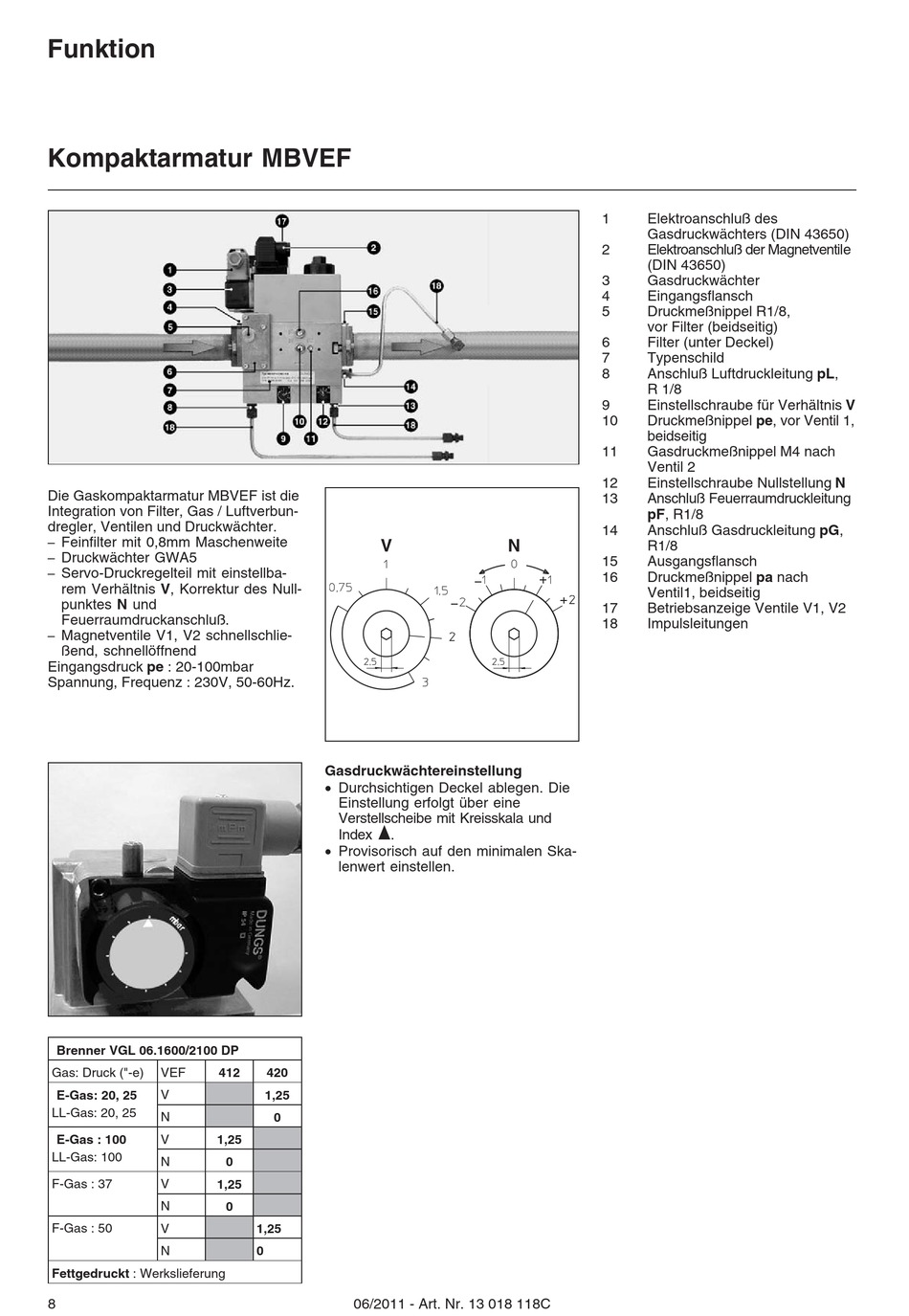

Funktion
Kompaktarmatur MBVEF
Die Gaskompaktarmatur MBVEF ist die
Integration von Filter, Gas / Luftverbun-
dregler, Ventilen und Druckwächter.
Feinfilter mit 0,8mm Maschenweite
–
Druckwächter GWA5
–
Servo-Druckregelteil mit einstellba-
–
rem Verhältnis V, Korrektur des Null-
punktes N und
Feuerraumdruckanschluß.
Magnetventile V1, V2 schnellschlie-
–
ßend, schnellöffnend
Eingangsdruck pe : 20-100mbar
Spannung, Frequenz : 230V, 50-60Hz.
Brenner VGL 06.1600/2100 DP
Gas: Druck ("-e)
VEF
412
E-Gas: 20, 25
V
LL-Gas: 20, 25
N
E-Gas : 100
V
1,25
LL-Gas: 100
N
F-Gas : 37
V
1,25
N
F-Gas : 50
V
N
Fettgedruckt : Werkslieferung
8
V
Gasdruckwächtereinstellung
• Durchsichtigen Deckel ablegen. Die
Einstellung erfolgt über eine
Verstellscheibe mit Kreisskala und
Index x.
• Provisorisch auf den minimalen Ska-
lenwert einstellen.
420
1,25
0
0
0
1,25
0
06/2011 - Art. Nr. 13 018 118C
1
Elektroanschluß des
Gasdruckwächters (DIN 43650)
2
Elektroanschluß der Magnetventile
(DIN 43650)
3
Gasdruckwächter
4
Eingangsflansch
5
Druckmeßnippel R1/8,
vor Filter (beidseitig)
6
Filter (unter Deckel)
7
Typenschild
8
Anschluß Luftdruckleitung pL,
R 1/8
9
Einstellschraube für Verhältnis V
10
Druckmeßnippel pe, vor Ventil 1,
beidseitig
11
Gasdruckmeßnippel M4 nach
Ventil 2
12
Einstellschraube Nullstellung N
13
Anschluß Feuerraumdruckleitung
pF, R1/8
14
Anschluß Gasdruckleitung pG,
N
R1/8
15
Ausgangsflansch
16
Druckmeßnippel pa nach
Ventil1, beidseitig
17
Betriebsanzeige Ventile V1, V2
18
Impulsleitungen
