Installations- & Benutzerhandbuch
1.6. Einrichten der Jumper (J)
Der Konnektor J befindet sich an der Rechnerplatte zwischen den Temperatursensoren und den Anschlussklem-
men für den Impulseingang bzw. -ausgang (siehe 6.3). Durch Verbinden oder Offenlassen der Konnektorenkon-
takte kann der Normal- oder Verifikationsmodus (Testmodus) gewäht werden; Impulseingänge oder -ausgänge
aktivieren:
Hinweis: Bei der Lieferung ist der Wärmezähler mit zwei Ausgängen konfiguriert.
2.

Elektrische Verdrahtung

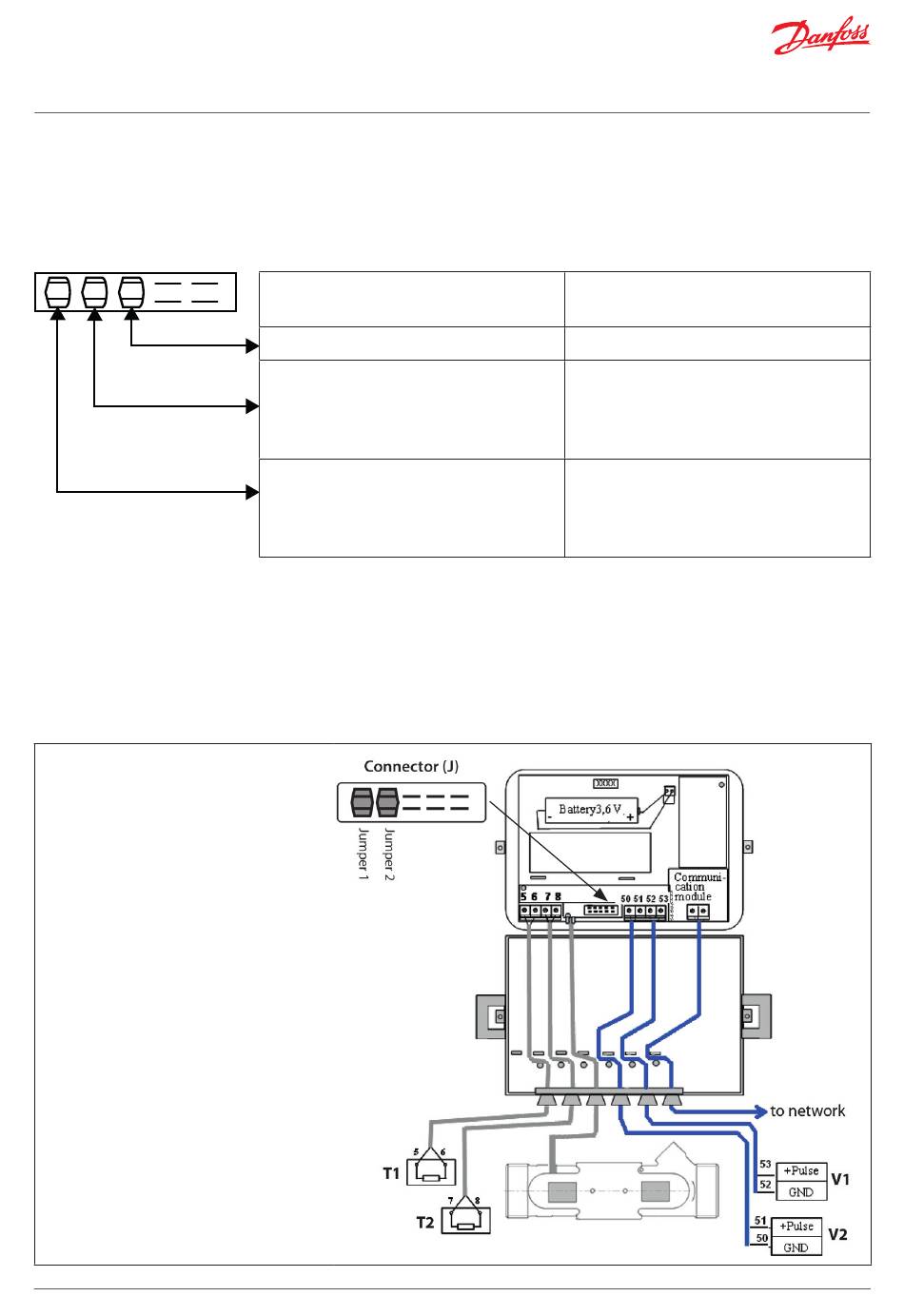

Verdrahtungsplan 1
Jumper-Einstellungen:
1: Zusätzlicher Impulseingang V2 ist
verbunden.
2: Zusätzlicher Impulseingang V1 ist
verbunden.
T1: Vorlauftemperaturfühler
T2: Rücklauftemperaturfühler
V1: Zusätzlicher Impulsein-
gang/-ausgang 1
V2: Zusätzlicher Impulsein-
gang/-ausgang 2
6 | © Danfoss | Energy Meters | 2016.08
Der Jumper ist nicht eingerichtet
(Kontakte sind offen)
NORMALMODUS
Der erste Impulsausgang (V1) ist aktiv
(Klemmen 52, 53).
Energie gemäß Standard.
Der zweite Impulsausgang (V2) ist
aktiv (Klemmen 50, 51).
Volumen gemäß Standard.
SonoMeter 30
Der Jumper ist eingerichtet (Kon-
takte sind verbunden)
VERIFIKATIONSMODUS (TESTMODUS)
Der erste Impulseingang (V1) ist aktiv
(Klemmen 52, 53).
(Beim Betrieb im TEST-Modus muss
der Jumper entfernt werden)
Der zweite Impulseingang (V2) ist
aktiv (Klemmen 50, 51).
(Beim Betrieb im TEST-Modus muss
der Jumper entfernt werden)
VUIGJ103
