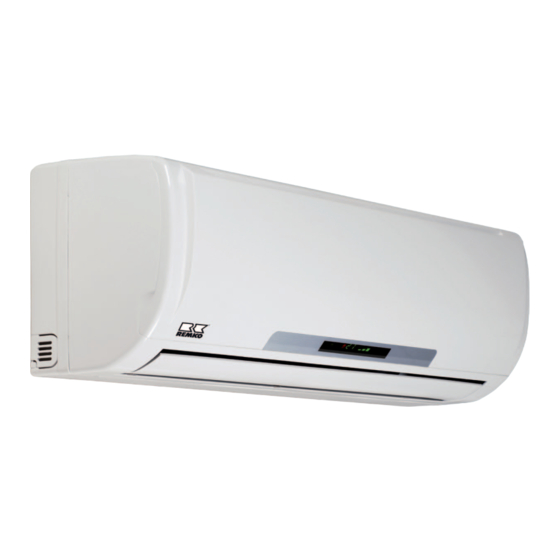

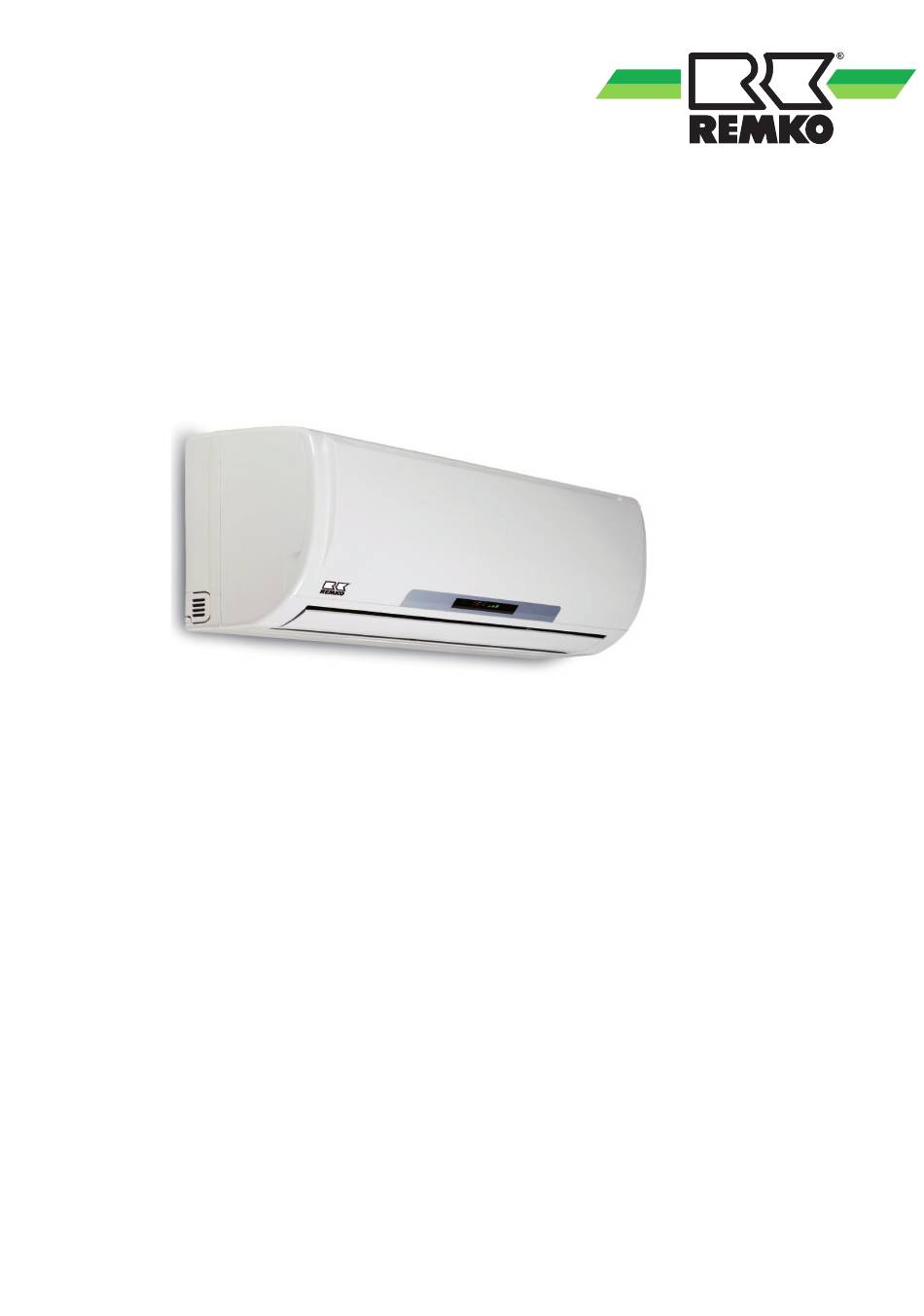

- Seite 1 Montage- und Betriebsanleitung REMKO MXW MXW 200, MXW 260, MXW 350, MXW 520 Inverter Wand-Raumklimagerät in Multisplit-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0020-2012-01 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO MXW Sicherheits- und WARNUNG! Anwenderhinweise Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine weist auf eine möglicherweise gefährliche Situ- Sicherheitshinweise ation hin, die zum Tod oder zu schweren Ver- letzungen führen kann, wenn sie nicht Lesen Sie vor der ersten Inbetriebnahme des gemieden wird. -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten oder Gasen sein. Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt Entsorgung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt Bei der Fertigung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den werden ausschließlich recyclebare Materialien ver- „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe MXW 200 MXW 260 MXW 350 MXW 520 Betriebsweise Wandgerät für Inverter-Multisplit-Außenteile zum Kühlen und Heizen Nennkühlleistung 2,05 2,61 3,53 5,23 Nennheizleistung 2,41 2,86 4,11 5,56 Energieeffizienzklasse Kühlen Energieeffizienzklasse Heizen Energieeffizienzgröße EER 3,18 3,21 3,18 3,04 Energieeffizienzgröße COP... -
Seite 8: Geräteabmessungen
3 x MXW 260, 1 x MVT 900 DC d) 1 x MXW 260, 1 x MXW 520, 1 x MVT 900 DC e) 1x MXW 350, 2 x MXW 200, 1 x MXW 260, 1 x MVT 1050 DC... -
Seite 9: Aufbau Und Funktion
Das Innengerät besteht aus einem Verdampfer in Lamellenbauform, Verdampferventilator, Regelung 1: Verdampfer und Kondensatwanne. Kombinierbar ist das Innen- 2: Verdampferventilator gerät mit REMKO Außenteilen der Serie MVT 3: Anschluss Saugleitung 600/900/950/1050 DC entsprechender Kühlleis- 4: Anschluss Einspritzleitung tung. Die Ansteuerung des Außenteiles erfolgt über die Regelung des Innengerätes. - Seite 10 REMKO MXW Außenteil MVT 900 DC Kombina- tion Kombina- Zwei Innengeräte tion Ein Innengerät Zwei Innengeräte Drei Innengeräte Drei Innengeräte Vier Innengeräte Außenteil MVT 950 DC llll Kombina- llll tion Ein Innengerät...
- Seite 11 Kombina- Kombina- tion tion Außenteil MVT 1050 DC Kombina- tion Vier Innengeräte Ein Innengerät llll llll llll Zwei Innengeräte Drei Innengeräte...
-
Seite 12: Bedienung
REMKO MXW Bedienung Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung nicht möglich sein, kann das Innengerät auch manuell bedient werden. - Seite 13 Anzeige am Innengerät Taste „MODE“ Die Anzeige leuchtet entsprechend der Einstel- Mit dieser Taste wird der Betriebsmodus gewählt. lungen. Das Innengerät verfügt über 5 Modi: 1. Automatikmodus In diesem Modus arbeitet das Gerät im Kühlmodus oder im Heizmodus. 2. Kühlmodus In diesem Modus wird die warme Raumluft auf die gewünschte Temperatur abgekühlt.
- Seite 14 REMKO MXW Taste „AIR DIRECTION“ "s" und "t" Tasten Mit dieser Taste wird die Position der Austrittsla- Die Tasten "▲/▼" ermöglichen die Reduzierung mellen bestimmt. Es stehen 5 Positionen und eine und Erhöhung der gewünschten Solltemperatur. oszillierende Funktion zur Verfügung.
- Seite 15 "MODUS" Taste (MODE) Modus "AUTOMATIK" Verwenden Sie die Taste "MODE" um zwischen Im Modus "Automatik" wählt die Regelung selbst- einzelnen Betriebsarten zu wählen. Zur Verfügung tätig zwischen Heiz- Kühl- und Umluftbetrieb. Die stehen 5 Modi: Solltemperatur kann nur in einem anderen Modus vorgewählt werden, und wird dann vom Automatik- 1.
- Seite 16 REMKO MXW Modus "KÜHLEN" Im Modus "Kühlen" wird die Raumluft auf die ein- gestellte Solltemperatur abgekühlt. Die gewünschte Raumtemperatur wird mit den "▲/▼" Tasten in 1 °C-Schritten eingestellt. Liegt die Raumtemperatur 1 °C oberhalb der gewählten MODE Solltemperatur beginnt das Innengerät die Raum- luft abzukühlen.
- Seite 17 Modus "ENTFEUCHTEN" Im Modus "Entfeuchten" sollte die Raumtempe- ratur auf 24°C eingestellt werden. Auf Grund der geringen Kältemitteltemperatur wird der Taupunkt der Luft am Verdampfer unterschritten. Die über- schüssige Feuchtigkeit der Luft kondensiert am MODE Verdampfer, der Raum wird entfeuchtet. Die Venti- latordrehzahl sollte auf Automatik eingestellt sein um eine maximale Entfeuchtung zu erreichen.
- Seite 18 REMKO MXW Modus "HEIZEN" IIm Modus "Heizen" haben Sie die Möglichkeit alle Räume im Frühling und Herbst gleichzeitig zu beheizen. Die gewünschte Raumtemperatur wird mit den "▲/▼" Tasten in 1 °C Schritten eingestellt. Liegt die Raumtemperatur 1 °C unterhalb der MODE gewählten Solltemperatur beginnt das Innengerät...
- Seite 19 Während des Abtauzyklus wird der Verdampferventilator des Innengerätes und der Verflüssigerventilator des Außenteiles abgeschaltet. Nach Beenden des Zyklus werden die Ventilatoren in die zuletzt eingestellte Stufe geschaltet. Abtauzeitraum 30 Sek. 30 Sek. Umkehrventil < 7 Min. 15 Sek. Kompressorbetrieb AT Betrieb 60 Sek.
- Seite 20 REMKO MXW "FAN" Taste "SLEEP/TURBO" Taste Mit dieser Taste wird die Ventilatorgeschwindigkeit Mit dieser Taste wird eine Programmierung akti- eingestellt. Es kann zwischen kleiner, mittlerer, viert, mit der die Solltemperatur im Kühlmodus hoher und automatischer Ventilatordrehzahl nach einer Stunde um 1 °C und nach 2 Stunden gewählt werden.
- Seite 21 "TIMER" Tasten - "TIMER ON/OFF" "TIMER OFF" Taste - Ausschaltverzögerung Mit diesen Tasten wird eine Ein- bzw. Ausschalt- zeit programmiert. Durch Drücken der "Timer ON" TIMER OFF bzw. "Timer OFF" Taste, wird der Timer aktiviert. Das Timersymbol "ON TIMER" bzw. "OFF TIMER" erscheint.
-
Seite 22: Montageanweisung Für Das Fachpersonal
REMKO MXW Montageanweisung für Wahl des Installationsortes das Fachpersonal Das Innengerät ist für eine waagerechte Wand- montage oberhalb von Türen konzipiert. Es ist aber auch im oberen Wandbereich (min. 1,75 m Wichtige Hinweise vor der Installation Oberkante Fußboden) einsetzbar. Zur Installation der Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des... -
Seite 23: Installation
Abb. 28: Montagepunkte der Wandhalterung MXW 520 (alle Maße in mm) MXW 200 MXW 350 MXW 520 MXW 260 Die Wandhalterung der Geräte muss mit geeig- neten Schrauben und Dübeln befestigt werden. Abb. 29: Waagerechte Ausrichtung Die Wandhalterung der Geräte muss mit geeig-... -
Seite 24: Kondensatanschluss Und Gesicherte Ableitung
REMKO MXW Kondensatanschluss Anschluss der Kältemittelleitungen und gesicherte Ablei- Der bauseitige Anschluss der Kältemittelleitungen erfolgt auf der Rückseite des Gerätes. tung Gegebenenfalls ist an dem Innengerät eine Redu- zierung, bzw. Erweiterung zu installieren. Diese Kondensatanschluss Verschraubungen liegen dem Innengerät als Bei- Auf Grund der Taupunktunterschreitung am Ver- pack serienmäßig bei. -
Seite 25: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Hinweise Führen Sie den Anschluss folgendermaßen durch: Öffnen Sie das Lufteintrittsgitter. Bei den Geräten ist eine Spannungsversorgung am Außenteil und eine vieradrige Steuerleitung Lösen Sie die Abdeckungen auf der rechten zum Innengerät zu installieren und entsprechend Seite (Abb. -
Seite 26: Elektrisches Anschlussschema
REMKO MXW 8.2 Elektrisches Anschluss- Abb. 32: Elektrisches Anschlussschema schema A: Innengerät B: Außenteil Anschluss MVT 600 DC-1050 DC C: Netzzuleitung 1: Außenleiter 2: Neutralleiter 3: Datenleiter 230 V~, 4: Schutzleiter 50 Hz, L1 / N / PE 8.3 Elektrisches Schaltschema MXW 200-520 Abb. -
Seite 27: Inbetriebnahme
Inbetriebnahme Funktionstest des Betriebsmodus Heizen Schalten Sie die Spannungsversorgung ein. Schalten Sie das Gerät über die Fernbedie- HINWEIS! nung ein und wählen Sie den Heizmodus, maximale Ventilatordrehzahl und höchste Die Inbetriebnahme ist nur durch speziell Solltemperatur. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu Messen Sie alle erforderlichen Werte, tragen dokumentieren. -
Seite 28: Störungsbeseitigung Und Kundendienst
REMKO MXW Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach untenstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 29 Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Luft- Sind die Filter gereinigt Filterreinigung durchführen eintritts-/Austrittsöffnung worden? durch Fremdkörper blo- ckiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kühllast wurde erhöht änderung? Anlagen montieren...
- Seite 30 REMKO MXW Störanzeige durch Blinkcode MXW 200-520 Anzeige Ursache Was ist zu tun? Gerät für 1 min. spannungslos schalten. Fach- EEPROM Fehler händler kontaktieren Kommunikationsfehler zwischen Außenteil und Fachhändler kontaktieren Innengerät Phasenkontrolle angesprochen Verdratung überprüfen Verdampferventilmotor hat zu niedrige Dreh- Fachhändler kontaktieren...
-
Seite 31: Pflege Und Wartung
Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. So gewährleisten Sie jederzeit die Betriebssi- GEFAHR! cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die... - Seite 32 REMKO MXW Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt.
-
Seite 33: Außerbetriebnahme
Umluftbetrieb oder im Kühlbetrieb mit führen. maximaler Temperatureinstellung laufen, damit die Restfeuchtigkeit aus dem Gerät Die Firma REMKO GmbH & Co. KG oder Ihr transportiert wird. zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. Nehmen Sie die Anlage mittels der Fernbe- dienung außer Betrieb. -
Seite 34: Gerätedarstellung Und Ersatzteilliste
REMKO MXW Gerätedarstellung und Ersatzteilliste 13.1 Gerätedarstellung Abb. 37: Gerätedarstellung MXW 200-520 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 35: Ersatzteilliste
13.2 Ersatzteilliste Bezeichnung MXW 200 MXW 260 MXW 350 MXW 520 Vorderwand komplett 111063 111001 111002 111089 Luftfilter, Satz 111064 111003 111004 111090 Platine, Display 111005 111005 111005 111091 Swingmotor 111006 111006 111006 111006 Austrittslamellen, Set 111066 111007 111008 111092... -
Seite 36: Index
REMKO MXW Index Anschluss der Kältemittelleitungen....24 Pflege und Wartung........... 31 Außerbetriebnahme befristete............33 Recycling............. 6 unbefristete........... 33 Reinigung Gehäuse............32 Bestimmungsgemäße Verwendung..... 6 Kondensatpumpe ......... 32 Blinkcode............30 Luftfilter des Innengerätes ......32 Elektrischer Anschluss........25 Sicherheit Elektrisches Anschlussschema......26 Allgemeines............ - Seite 38 REMKO MXW...
