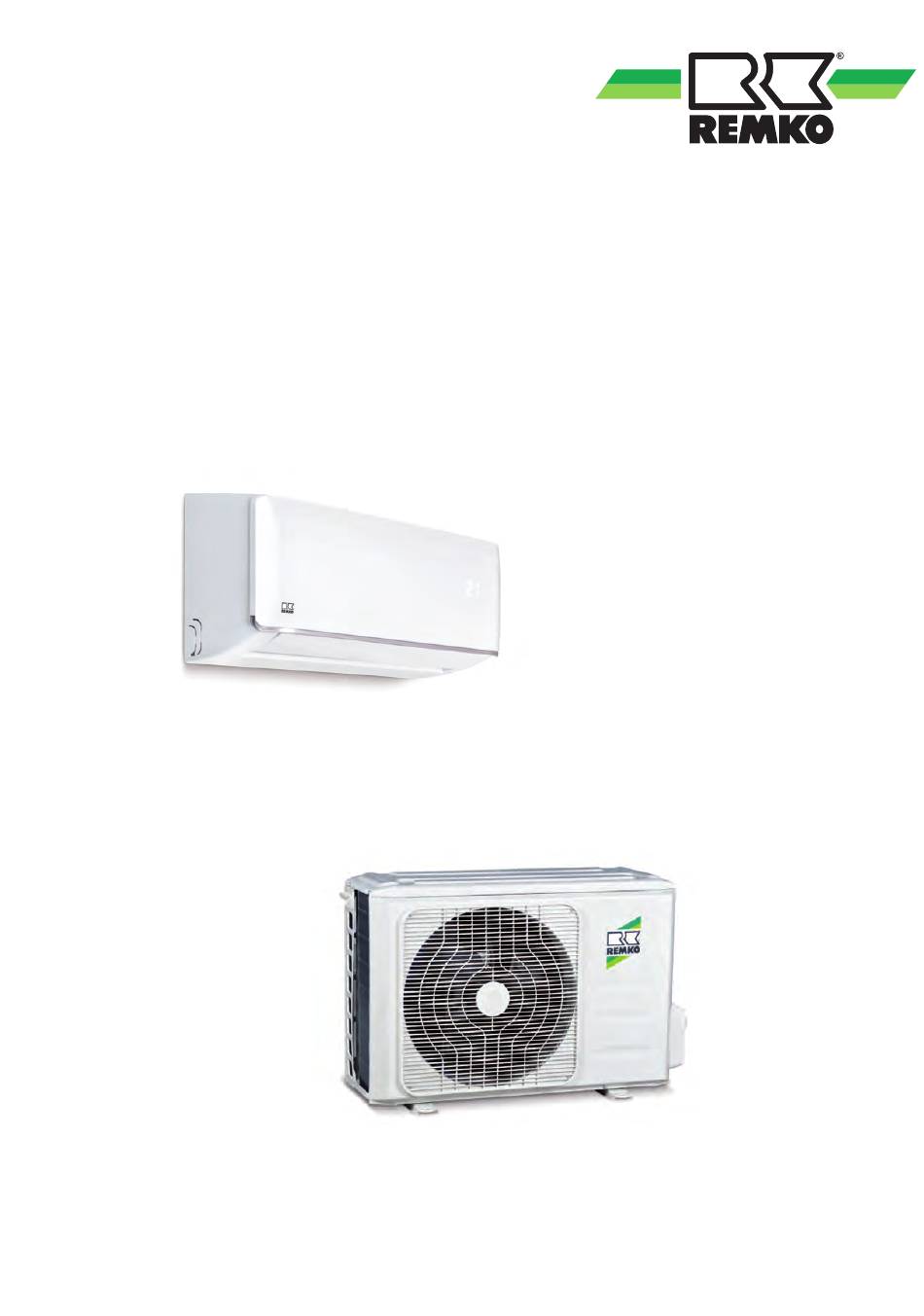

- Seite 1 Montage- und Betriebsanleitung REMKO ML...DC ML 264 DC, ML 354 DC, ML 524 DC Inverter Wand-Raumklimagerät in Split-Ausführung Vor Beginn aller Arbeiten Anleitung lesen! 0101-2018-09 Version 1, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO ML...DC 7.6 Anschluss einer übergeordneten bauseitigen Regelung............... 41 Vor der Inbetriebnahme........................43 Inbetriebnahme........................... 43 Störungsbeseitigung, Fehleranalyse und Kundendienst..............45 10.1 Störungsbeseitigung und Kundendienst..................45 10.2 Fehleranalyse Innengerät......................47 Pflege und Wartung..........................60 Außerbetriebnahme..........................62 Gerätedarstellung und Ersatzteillisten..................... 63 13.1 Gerätedarstellung Innengeräte....................63 13.2 Ersatzteilliste Innengeräte......................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan- wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO ML...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Ver- kauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die REMKO GmbH & Co. KG zurückgesandt Entsorgung der Geräte und Komponenten hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO ML...DC Technische Daten 2.1 Gerätedaten Baureihe ML 264 DC ML 354 DC ML 524 DC Inverter-Wand-Raumklimagerätekombination zum Betriebsweise Kühlen und Heizen 2,64 (1,17-3,31) 3,52 (1,26-4,45) 5,28 (1,83-6,11) Nennkühlleistung Energieeffizienzgröße SEER 0,75 1,09 1,55 El. Nennleistungsaufnahme Kühlen El. Nennstromaufnahme Kühlen Energieverbrauch,jährlich, Q... - Seite 9 Zugehöriges Innengerät ML 264 DC IT ML 354 DC IT ML 524 DC IT Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +17 bis +30 Luftvolumenstrom je Stufe m³/h 240/310/420 270/460/520 420/500/750 dB (A) 23/33/37 24/35/39 29/34/42 Schalldruckpegel je Stufe dB (A) 20/39 22/41 26/45...
- Seite 10 REMKO ML...DC Zugehöriges Außenteil ML 264 DC AT ML 354 DC AT ML 524 DC AT V/Ph/ Spannungsversorgung 230 / 1~ / 50 Arbeitsbereich Kühlen °C +5 bis +30 °C +5 bis +50 Arbeitsbereich Heizen Luftvolumenstrom, max. m³/h 1900 2000...
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Außenteile Abb. 1: Abmessungen Außenteile ML 264 DC AT-524 DC AT Maße (mm) ML 264 DC AT-354 DC AT ML 524 DC AT Innengeräte Abb. 2: Abmessungen Innengeräte ML 264 DC IT-524 DC IT (Alle Angaben in mm) Maße (mm) ML 264 DC IT ML 354 DC IT... -
Seite 12: Leistungskurven Heizen Und Kühlen
REMKO ML...DC 2.3 Leistungskurven Heizen und Kühlen Heizleistung ML 264 DC 6,50 6,00 5,50 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 [°C] Abb. 3: Leistungskurven Heizen ML 264 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur / 1: COP... - Seite 13 Heizleistung ML 354 DC 6,50 6,00 5,50 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 [°C] Abb. 5: Leistungskurven Heizen ML 354 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur / 1: COP 2: Heizleistung in kW 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW...
- Seite 14 REMKO ML...DC Heizleistung ML 524 DC 6,50 6,00 5,50 5,00 4,50 4,00 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 [°C] Abb. 7: Leistungskurven Heizen ML 524 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur / 1: COP 2: Heizleistung in kW 3: Leistungsaufnahme in kW Außentemperatur in °C...
-
Seite 15: Aufbau Und Funktion
Aufbau und Funktion 3.1 Gerätebeschreibung Die Raumklimageräte ML 264 DC-524 DC ver- fügen über ein REMKO ML...AT Außenteil sowie über ein Innengerät ML...IT. Das Außenteil dient im Kühlbetrieb zur Abgabe der vom Innengerät aus dem zu kühlenden Raum ent- nommenen Wärme an die Außenluft. Im Heizbe- trieb kann im zu beheizenden Raum am Innen- gerät die vom Außenteil aufgenommene Wärme... -
Seite 16: Bedienung
REMKO ML...DC Bedienung 4.1 Allgemeine Hinweise Störungen werden codiert angezeigt (siehe Das Innengerät wird komfortabel mit der serienmä- Kapitel Störungsbeseitigung und Kunden- ßigen Infrarot-Fernbedienung bedient. Die ord- dienst). nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung... -
Seite 17: Tasten Der Fernbedienung
4.3 Tasten der Fernbedienung Taste „SLEEP“ Aktiviert/deaktiviert die „SLEEP“ Funktion. Nach Betätigen dieser Taste steigt im Kühlbetrieb die Solltemperatur innerhalb einer Stunde automa- tisch um 1 °C, im Heizbetrieb wird die Solltempe- ratur innerhalb einer Stunde um 1 °C gesenkt. Mit Hilfe dieser Taste kann die komfortabelste Tempe- ratur beibehalten und Energie gespart werden. - Seite 18 REMKO ML...DC Taste „TIMER ON“ Anzeigen am LCD Drücken Sie diese Taste um die Verzögerungszeit des Gerätestartes zu aktivieren. Jedes Betätigen dieser Taste erhöht die Verzögerungszeit um 30 Minuten. Wenn die eingestellte Zeit im Display 10.0 übersteigt, erhöht jeder Tastendruck die Ein- stellzeit um 60 Minuten.
- Seite 19 Modus "Kühlen", "Heizen" und "Umluft" Stellen Sie sicher, dass das Innengerät an die Stromversorgung angeschlossen und einge- Alle dargestellten Symbole in der LCD-Darstel- schaltet ist. lung dienen nur der besseren Übersicht. Wäh- rend des Betriebes erscheinen in dem LCD- Drücken Sie die "MODE"-Taste um die Fenster nur die für die jeweiligen Funktionen Betriebsarten "Kühlen", "Heizen"...
- Seite 20 REMKO ML...DC Modus "Entfeuchten" Modus "Timer" Stellen Sie sicher, dass das Innengerät an die Durch Drücken der " TIMER ON"-Taste kann die Stromversorgung angeschlossen und einge- "Einschaltzeit" und durch Drücken der Taste schaltet ist. "TIMER OFF" kann die "Ausschaltzeit" des Gerätes eingestellt werden.
- Seite 21 Einstellen der "Ausschaltzeit" Beispiele für Einstellungen der TIMER-Funktion Drücken Sie die "TIMER OFF"-Taste. Die "TIMER-ON" (Auto-on Modus) Fernbedienung zeigt "TIMER OFF", die letzte Beispiel: Einstellung der "Ausschaltzeit" und das Symbol "H" erscheint auf dem Display. Jetzt Das Klimagerät soll sich, ab dem Zeitpunkt der ist das Gerät bereit die "Ausschaltzeit"...
- Seite 22 REMKO ML...DC Kombinierter TIMER (Gleichzeitiges Einstellen "TIMER-ON ð " TIMER-OFF" von "TIMER-ON" und "TIMER-OFF") (Aus ð Start ð Stop) "TIMER-OFF ð " TIMER-ON" Beispiel: (An ð Stop ð Start) Das Klimagerät soll sich, ab dem Zeitpunkt der Beispiel: Programmierung, in 2 Stunden einschalten und 5 Stunden später wiederausschalten.
-
Seite 23: Sleep-Funktion
SLEEP-Funktion Die Sleep-Funktion dient zur Energieeinsparung während Sie schlafen. Diese Funktion aktivieren Sie über die Taste auf der Infrarot-Fernbedienung. Drücken Sie diese Taste vor dem Schlafen gehen. Im Kühlmodus erhöht das Gerät nun die einge- stellte Raumtemperatur nach 1 Stunde automa- tisch um 1 °C. -
Seite 24: Montageanweisung Für Das Fachpersonal
REMKO ML...DC Montageanweisung für das Fachpersonal 5.1 Wichtige Hinweise vor der Verwenden Sie den im Lieferumfang enthal- tenden isolierten Kondensatschlauch als Über- Installation gangsstück auf den weiterführenden Konden- Bringen Sie das Gerät in der Originalverpa- satablauf. Fixieren Sie den Kondensatablauf ckung so nah wie möglich an den Montageort. -
Seite 25: Wahl Des Installationsortes
5.4 Wahl des Installationsortes Innengerät Das Innengerät ist für eine waagerechte Wand- montage oberhalb von Türen konzipiert. Es ist aber auch im oberen Wandbereich (min. 1,75 m Oberkante Fußboden) einsetzbar. Außenteil Das Außenteil ist für eine waagerechte Standmon- tage im Außenbereich konzipiert. Der Aufstel- Abb. -
Seite 26: Mindestfreiräume
REMKO ML...DC Abb. 29: Aufstellung im Gebäudeinneren K: Kalte Frischluft / W: Warmluft 2: Zusätzlicher Ventilator 1: Außenteil 3: Lichtschacht 5.5 Mindestfreiräume Die Mindestfreiräume sind zum einen für Wartungs- und Reparaturarbeiten und zum anderen für die optimale Luftverteilung vorzusehen. Abb. 30: Mindestfreiräume Innengerät und Außenteil AT: Außenteil / IT: Innengerät... -
Seite 27: Wandhalterung
5.6 Wandhalterung Abb. 31: Wandhalterung Innengeräte ML 264 DC IT-524 DC IT (Rückansicht) Maße (mm) ML 264 DC IT ML 354 DC IT ML 524 DC IT 5.7 Anschlussvarianten des Innengerätes Folgende Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden. Abb. -
Seite 28: Anschluss Des Innengerätes Bei Unterputzmontage Der Kältemittelleitungen
REMKO ML...DC 5.8 Anschluss des Innengerätes bei Unterputzmontage der Kältemittelleitungen Sollten die Kältemittelleitungen bauseits unterputz in die Geräte geführt werden beachten sie folgende Hin- weise. Die grundsätzlichen Anschlussmöglichkeiten finden Sie im Kapiteln "Anschlussvarianten des Innen- gerätes" und "Wandhalterung". Achten Sie bei einer Unterputzmontage der Kältemittelleitungen darauf, dass die bauseitigen Kältemittellei- tungen nicht im 90°... -
Seite 29: Ölrückführungsmaßnahmen
Installation 5.9 Ölrückführungsmaßnahmen Wird das Außenteil auf einem höheren Niveau als 6.1 Installation Innengerät das Innengerät angeordnet, sind geeignete Ölrück- führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, HINWEIS! der je 7 steigende Meter zu installieren ist. Die Installation darf nur durch autorisiertes, nach §6 ChemKlimaschutzV zertifiziertes Fach- personal durchgeführt werden. -
Seite 30: Anschluss Der Kältemittelleitungen
REMKO ML...DC 6.2 Anschluss der Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von Kältemittelleitungen Innengerät und Außenteil. Der bauseitige Anschluss der Kältemittelleitungen Entnehmen Sie die erforderlichen Rohrquer- erfolgt auf der Rückseite der Geräte. schnitte bitte der Tabelle „Technische Daten“. - Seite 31 Kennzeichnen Sie die Kältemittelleitungen (Ein- spritz- und Saugleitung) sowie die zugehörige elektrische Steuerleitung jedes Innengerätes mit einem Buchstaben. Schließen Sie die Lei- tungen nur an die Anschlüsse an, die zuei- nander gehören. HINWEIS! Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die Anschlüsse der einzelnen Kreise dürfen unter- einander nicht vertauscht werden.
-
Seite 32: Rohrdimension In Anzugsdrehmoment In Zoll
REMKO ML...DC 6.4 Dichtigkeitskontrolle Sind alle Verbindungen hergestellt, wird die Mano- meterstation wie folgt an den entsprechenden Schraderventilanschlüssen angeschlossen, sofern vorhanden: rot = kleines Ventil = Hochdruck blau = großes Ventil = Saugdruck Nach erfolgtem Anschluss wird die Dichtigkeitsprü- fung mit getrocknetem Stickstoff durchgeführt. -
Seite 33: Kältemittel Hinzufügen
6.5 Kältemittel hinzufügen 6.6 Kondensatanschluss und gesicherte Ableitung Die Geräte besitzen eine Kältemittelgrundfüllung. Darüber hinaus sind bei Kältemittelleitungslängen von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- chend der nachstehenden Tabelle, zu ergänzen: Bis einschl. Ab 5m bis max. - Seite 34 Anschluss auf der rechten und linken Seite (Ansicht von vorne) vorgesehen. Bei dem entspre- chenden Anschluss ist der Stopfen zu entfernen. Gesicherte Ableitung bei Undichtigkeiten Mit dem REMKO Ölabscheider OA 2.2 werden die unten aufgeführten Forderungen der regionalen Vorschriften und Gesetze erfüllt. Kondensatsanschluss...
-
Seite 35: Elektrischer Anschluss
Elektrischer Anschluss 7.1 Allgemeine Hinweise 7.2 Anschluss des Innengeräts Bei den Geräten ist eine Spannungsversorgung Wir empfehlen, bauseitig einen Haupt- / Repa- am Außenteil und eine vieradrige Steuerleitung raturschalter in der Nähe des Außenteils zu zum Innengerät zu installieren und entsprechend installieren. -
Seite 36: Anschluss Des Außenteils
REMKO ML...DC 7.3 Anschluss des Außenteils Verankern Sie die Leitung in der Zugentlas- tung und bauen Sie das Gerät wieder Zum Anschluss der Leitung gehen Sie folgender- zusammen. maßen vor: Entfernen Sie die Abdeckung an der Seiten- wand. Wählen Sie den Querschnitt der Anschluss- leitung gemäß... - Seite 37 Anschluss optionaler Kondensatpumpe KP 6 / KP 8 W 1(L) 2(N) W 1(L) 2(N) L N PE Abb. 46: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 BK: schwarz Netzzuleitung WH: weiß...
-
Seite 38: Elektrisches Schaltschema
REMKO ML...DC 7.5 Elektrisches Schaltschema Innengeräte ML 264 DC IT-524 DC IT Weiß/ White Rot/ Blau/ Yellow/ Blue Gelb W 1(L) 2(N) S N-IN Cn31 Abb. 47: Elektrisches Schaltschema A: Steuerplatine 3: Lamellenmotor vertikal B: Displayplatine 4: Lamellenmotor horizontal C: Steuerleitung vom Außenteil kommend... - Seite 39 Außenteile ML 264 DC AT-354 DC AT CN 17 CN 15 CN 60 Abb. 48: Elektrisches Schaltschema A: Steuerplatine 4: Verflüssiger / DC Ventilator B: Netzzuleitung 5: Temperatursensor Lufteintritt Verflüssiger T4 C: Leitungen zum Innengerät 6: Temperatursensor Heißgasleitung 1: Umkehrventil Kompressor T5 2: Kurbelwannenheizung 7: Temperatursensor Verflüssiger Austritt T3...
- Seite 40 REMKO ML...DC Außenteil ML 524 DC AT Yellow/ Gelb Schwarz/ Black Blau/ Rot/ Blue Rot/ W 1(L) 2(N) S CN 5 CN 16 CN 60 CN 8 CN 7 CN 2 Yellow and Green/ Gelb und Grün L-OUT RY 1 Abb.
-
Seite 41: Anschluss Einer Übergeordneten Bauseitigen Regelung
7.6 Anschluss einer Die Multifunktionsplatine verfügt insgesamt über 5 Anschlussklemmen (s. Abb. 53), mit welchen sich übergeordneten folgende Funktionen realisieren lassen: bauseitigen Regelung Die Geräte vom Typ ML lassen sich durch eine übergeordnete Regelung ein- und ausschalten. Um diese Funktion zu realisieren, muss die mitge- lieferte Multifunktionsplatine (Beipacktüte, Abb. - Seite 42 REMKO ML...DC Anschluss einer Kabelfernbedienung mit Wochenprogramm (MCC-1 Controller): Optional kann der Multifunktions-Controller mit Wochenprogramm MCC-1 mit dem Innengerät ver- bunden werden. Der Anschluss erfolgt ebenfalls über die mitgelie- ferte Multifunktionsplatine an den Anschluss- klemmen X,Y und E (s. Abb. 54).
-
Seite 43: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu doku- Vor der ersten Inbetriebnahme des Gerätes und mentieren. - Seite 44 REMKO ML...DC Funktionstest des Betriebsmodus Kühlen und Montieren Sie alle demontierten Teile. Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt.
-
Seite 45: Störungsbeseitigung, Fehleranalyse Und Kundendienst
Störungsbeseitigung, Fehleranalyse und Kundendienst 10.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 46 REMKO ML...DC Störung Mögliche Ursachen Überprüfung Abhilfe Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren Kein Kühlbetrieb einge- Ist das Kühlsymbol in der Einstellung des Gerätes...
-
Seite 47: Fehleranalyse Innengerät
Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung EEPROM Fehler Innengerät Kommunikationsfehler zwischen Innengerät und Außenteil Drehzahlregelung Ventilator Innengerät außer Funktion Raumtemperatursensor T1 defekt Temperatursensor Verdampfer T2 defekt Überstromschutz Temperatursensor Lufteintritt Außenteil T4 defekt Temperatursensor Verflüssigeraustritt T3 defekt Temperatursensor Heißgasleitung T5 defekt EEPROM Fehler Außenteil Drehzahlregelung Verflüssigerventilator außer Funktion Fehler Kompressoransteuerung Über- bzw. - Seite 48 REMKO ML...DC Fehlercode: Grund: Das Innengerät empfängt innerhalb 110 Sekunden keine Signale vom Außenteil. Die Über- prüfung erfolgt 4 mal hintereinander, dann erscheint Fehler E1. Ursache: Elektrische Verbindung nicht korrekt ausgeführt Steuerplatine Außenteil oder Innengerät defekt Spannung wegschalten, 2 Minuten später wieder zuschalten.
- Seite 49 Fehlercode: E3 / F5 Grund: Sollte die Ventilatorgeschwindigkeit des Innengerätes/Außenteils unter 300 U/min fallen, schaltet das Gerät ab und das Display zeigt Fehlercode E3 bzw. F5 Ursache: Elektrische Verbindung fehlerhaft Verdampferventilatorrad defekt Verdampferventilatormotor defekt Steuerplatine fehlerhaft Spannung wegschalten, 2 Minuten NEIN später wieder zuschalten.
-
Seite 50: Vorgehensweise
REMKO ML...DC Vorgehensweise Gleichstromventilatormotor des Innengeräts (Steuerchip ist im Motor verbaut): Schalten Sie die Spannung des Gerätes ein. Messen Sie im Standby Modus des Gerätes zwischen den Klemmen 1-3 und 4-3 des Verbindungssteckers. Überprüfen Sie die gemessenen Werte mit denen in der unten aufgeführten Tabelle. - Seite 51 Fehlercode: Grund: Der Verdampfersensor T2 misst beim Kompressorstart den aktuellen Wert und nimmt diesen als Referenzwert T . Sollte 5 Minuten nach Kompressorstart der Wert T nicht Start Start für mindestens 4 Sekunden um 2 °C gefallen sein, geht das System von einem Kältemittel- mangel aus.
-
Seite 52: Fehlercode
REMKO ML...DC Fehlercode: E4 / E5 / F1 / F2 / F3 Grund: Ist die Überprüfungsspannung der Sensoren niedriger als 0,06 V oder höher als 4,94 V, zeigt das Display den Fehlercode des entsprechenden Sensors an. Ursache: Elektrische Verbindung fehlerhaft... - Seite 53 Fehlercode: Grund: Sicherheitsabschaltung aufgrund zu hoher Stromaufnahme einzelner Gerätekomponenten Ursache: Fehlerhafte Netzzuleitung Kältekreislauf blockiert Fehlerhafte Steuerplatine Elektrische Verbindungen fehlerhaft Kompressor defekt Überprüfen Sie die Versorgungsspannung. Ist NEIN Schalten Sie das Gerät aus und sorgen Sie für diese korrekt? korrekte Versorgungsspannung. Überprüfen Sie den Kältekreislauf auf eventu- NEIN Entfernen Sie die Blockade (Absperrhähne...
-
Seite 54: Inverterregelung Kontrollieren
REMKO ML...DC Fehlercode: Grund: Ist die Spannungsversorgung zur Kompressorregelung fehlerhaft zeigt das Display den Fehlercode "P0" und das Gerät schaltet sich aus Ursache: Elektrische Verbindung fehlerhaft Fehlerhafte Steuerplatine Verflüssigerventilatormotor defekt oder blockiert Kompressor defekt Überprüfen Sie die Verbindungskabel zwischen Stellen Sie eine korrekte Verbindung zwischen Steuerplatine und Kompressor? Sind diese feh- Steuerplatine und Kompressor her. - Seite 55 Fehlercode: Grund: Über- oder Unterspannungsschutz hat angesprochen Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine NEIN Überprüfen Sie die Netzzuleitung. Ist die Ver- Schalten Sie das Gerät aus und lassen Sie die sorgungsspannung korrekt? Netzzuleitung überprüfen/korrigieren. Überprüfen Sie die elektrischen Verbindungen. NEIN Erneuern Sie die elektrischen Verbindungen.
- Seite 56 REMKO ML...DC Fehlercode: P2 (bei Geräten mit Thermokontakt) Grund: Liegt die Überprüfungsspannung des Thermokontaktes nicht bei 5V zeigt das Display Feh- lermeldung "P2" Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Luftvolumenströme des Außenteils Reinigen Sie die Filter bzw. die Wärmetauscher und sorgen Sie für ausrei- sowie des Innenge- chenden Luftvolumenstrom.
- Seite 57 Fehlercode: Grund: Sicherheitsabschaltung Inverterregelung. Systeminterne Überwachung angesprochen (z.B. Kommunikationsproblem zwischen Platine und Kompressor, Drehzahl Kompressor nicht in Ordnung) Ursache: Fehlerhafte elektrische Verbindungen Inverterregelung auf Platine defekt Verflüssigerventilatormotor defekt Kompressor defekt Steuerplatine defekt Überprüfen Sie die elektrische Verbindung zwi- schen der Steuerplatine und dem Kompressor. Stellen Sie eine korrekte Verbindung her.
- Seite 58 REMKO ML...DC Widerstandswerte der Sensoren T1, T2, T3 und T4 K Ohm K Ohm K Ohm K Ohm...
- Seite 59 Widerstandswerte des Sensors T5 K Ohm K Ohm K Ohm K Ohm...
-
Seite 60: Pflege Und Wartung
REMKO ML...DC Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jähr- Die regelmäßige Pflege und Beachtung einiger lichem Wartungsintervall mit einer entspre- Grundvoraussetzungen gewährleisten einen stö- chenden Fachfirma abzuschließen. rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! So gewährleisten Sie jederzeit die Betriebssi- cherheit der Anlage! Vor allen Arbeiten an dem Gerät muss die... - Seite 61 Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt. derseite und klappen Sie es nach oben.
-
Seite 62: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 63: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 13.1 Gerätedarstellung Innengeräte Abb. 64: Gerätedarstellung ML 264 DC IT-524 DC IT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 64: Ersatzteilliste Innengeräte
REMKO ML...DC 13.2 Ersatzteilliste Innengeräte WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Geräteblende Luftfilter, einzeln Platine, Display Lamellenmotor Luftaustrittslamelle, horizontal Gehäuserücken inkl. Kondensatwanne Verdampfer Ventilatorrad Ventilatormotor... -
Seite 65: Gerätedarstellung Außenteile
13.3 Gerätedarstellung Außenteile Abb. 65: Gerätedarstellung ML 264 DC AT-524 DC AT AT Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 66: Ersatzteilliste Außenteile
REMKO ML...DC 13.4 Ersatzteilliste Außenteile WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Vorderblech links Schutzgitter Vorderblech Ventilatorflügel Ventilatormotor Ventilatormotor Halterung Eckblech Gehäusedeckel Bodenplatte Trennblech Luftsensor Verflüssiger Verflüssiger... -
Seite 67: Index
Index Montagematerial ......24 Multifunktionsplatine, Anschluss ... . 41 Außerbetriebnahme Befristete . -
Seite 68: Klima- Und Wärmetechnik
Lieferant: REMKO, ein Partner, der Probleme lösen hilft. Der Vertrieb REMKO leistet sich nicht nur ein gut ausgebautes Vertriebsnetz im In- und Ausland, sondern auch ungewöhnlich hochqualifizierte Fachleute für den Vertrieb.
