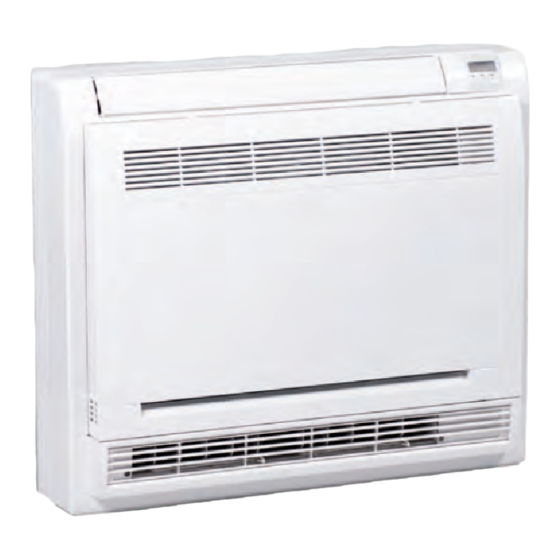

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie MXT Wandtruhe zum Kühlen und Heizen MXT 264, MXT 354, 0223-2021-02 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie MXT Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Beauftragen Sie ausschließlich authorisiertes Fachpersonal für Wartungen oder Instandset- der Sicherheitshinweise zungen. Die Nichtbeachtung der Sicherheitshinweise kann Die Anlage ist mit einem brennbaren Kälte- sowohl eine Gefährdung für Personen als auch für mittel gefüllt. Tauen Sie eventuell vereiste die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte bzw. aufgestellt werden. „Gewährleistungsurkunde” vollständig ausgefüllt Die Geräte und Komponenten dürfen nicht in an die REMKO GmbH & Co. KG zurückgesandt Bereichen mit erhöhter Beschädigungsgefahr hat. Die Gewährleistungsbedingungen sind in den betrieben werden. Die Mindestfreiräume sind „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Transport Und Verpackung
1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. Für spätere Reklamationen kann keine Gewährleistung übernommen werden. -
Seite 8: Technische Daten
REMKO Serie MXT Technische Daten 2.1 Gerätedaten Baureihe MXT 264 MXT 354 Wandtruhe für Inverter Multisplit- Betriebsweise Außenteile zum Kühlen und Heizen Nennkühlleistung Nennheizleistung Einsatzbereich (Raumvolumen), ca. Einstellbereich Raumtemperatur °C +17 bis +30 Arbeitsbereich °C/r.F.% +17 bis +32 / 35-65 Kältemittel... -
Seite 9: Geräteabmessungen
Lufteintrittstemp. TK 20 °C, Außentemperatur TK 7 °C / FK 6 °C, max. Luftvolumenstrom, 5 m Rohrleitungslänge Abstand 1 m Freifeld 2.2 Geräteabmessungen Abb. 1: Geräteabmessungen MXT 264-354 (Alle Angaben in mm) 1: Befestigungsbleche Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 10: Aufbau Und Funktion
Das Innengerät besteht aus einem Verdampfer in Abb. 3: Schema Kältekreis Lamellenbauform, Verdampferventilator, Regelung und Kondensatwanne. Kombinierbar ist das Innen- 1: Verdampfer gerät mit REMKO Außenteilen der Serie 2: Verdampferventilator MVT 603 DC-1403 DC entsprechender Kombinati- 3: Anschluss Saugleitung onsmöglichkeiten. Die Ansteuerung des Außen- 4: Anschluss Einspritzleitung teiles erfolgt über die Regelung des Innengerätes. -
Seite 11: Bedienung
Bedienung 4.1 Allgemeine Hinweise Das Innengerät wird komfortabel mit der serienmä- ßigen Infrarot-Fernbedienung bedient. Die ord- nungsgemäße Datenübermittlung wird vom Innen- gerät mit einem Signalton quittiert. Sollte eine Programmierung über die Infrarot-Fernbedienung max. 6 m nicht möglich sein, kann das Innengerät auch manuell bedient werden. -
Seite 12: Anzeige Am Innengerät
Anschluss der optionalen Kabelfernbedienung KFB-3 Anzeige Display Die Kabelfernbedienung vom Typ KFB-3 kann an den Geräten der Serie MXT 264-354 ange- schlossen werden. Hierfür benötigen Sie das im Lieferumfang der Kabelfernbedienung befindliche Anschlusskabel. Der Anschluss an den Innengeräten erfolgt Ste- cker fertig. -
Seite 13: Manuelle Luftverteilung
4.3 Manuelle Luftverteilung Einstellen der Luftverteilung Die vertikalen Luftleitlamellen können manuell nach links und rechts verstellt werden (s. Abb. 7). Zusätzlich steht für die horizontale Luftverteilung die automatische Swing-Funktion zur Verfügung (s. Kapitel "Tasten der Fernbedienung"). Abb. 8: Vorderwand öffnen Abb. - Seite 14 REMKO Serie MXT Automatische Bestimmung der Ausblasseite Betriebsmodus Kühlmodus Heizmodus Um die warme Luft Wenn der einge- optimal zu ver- Beim Gerätestart Beim Gerätestart stellte Sollwert teilen, bläst das oder wenn der Soll- oder wenn die Situation erreicht ist oder Gerät bei nahezu...
-
Seite 15: Tasten Der Fernbedienung
- Netzwerkkonfiguration ( Verringert den Sollwert in 1 °CSchritten bis zu einer Temperatur von min. 17 °C. - Follow-Me Funktion ( ) Die ausgewählte Funktion blinkt im Display, mit Taste „OK“ bestätigen. Taste „Fresh“ Aktiviert/Deaktiviert die REMKO BioClean- Funk- tion (Ionisierung). -
Seite 16: Lüftergeschwindigkeit
REMKO Serie MXT Taste „Clean“ Zeitverzögertes Einschalten aktiv. Aktiviert/Deaktiviert die Selbstreinigungsfunktion des Gerätes (je nach Gerätemodell verfügbar). Zeitverzögertes Ausschalten aktiv. Taste „LED“ Silent-Modus aktiv. Ermöglicht das Ein- bzw. Ausschalten der Geräte- beleuchtung sowie der Signaltöne (Geräteab- hängig). Lüftergeschwindigkeit Zeigt die eingestellte Lüftergeschwindigkeit wie... - Seite 17 Temperatureinstellung Kühlmodus Die Temperatureinstellung kann in einem Bereich Taste „Mode“ drücken und „Cool“-Funktion von 17-30 °C vorgenommen werden. Dabei erfolgt aktivieren. die Sollwertverstellung in 1 °C-Schritten. Gewünschte Temperatur mit Hilfe der Tasten „Λ “ und „V “ einstellen. Automatikbetrieb Durch Drücken der Taste „FAN“ kann die Im Automatikbetrieb wählt das Gerät die Lüftergeschwindigkeit gewählt werden.
-
Seite 18: Timerfunktion
REMKO Serie MXT Timerfunktion Zeitversetztes Ausschalten Mit der Funktion „Timer“ kann das Gerät einschalt- Taste „Timer“ drücken, um in die Zeiteinstel- verzögert einschalten bzw. abschaltverzögert aus- lung „Time OFF“ zu gelangen schalten. Mit den Pfeiltasten die gewünschte Stunden- zahl wählen, nach dessen Ablauf das Klima- Zeitversetztes Einschalten gerät ausschalten soll... - Seite 19 Zeitversetztes Ein- und Ausschalten kombinieren 14.00 15.00 15.30 16.00 17.00 18.00 13.00 Abb. 15: Zeitversetztes Ein- und Ausschalten kombinieren 1: Timer startet a: aktuell (13:00 Uhr) 2: Gerät schaltet ein b: 2,5 Stunden später 3: Gerät schaltet aus c: 5 Stunden später Beispiel: Bei Aktivierung beider Timer um 13.00 Uhr, schaltet das Gerät 2,5 Stunden später (um 15:30 Uhr) ein und 5 Stunden später (um 18:00 Uhr wieder aus.
-
Seite 20: Silent-Funktion Aktivieren
REMKO Serie MXT Beleuchtung und Signaltöne deaktivieren Frostschutzfunktion Taste „LED“ drücken um die Gerätebeleuch- Das Klimagerät arbeitet mit hoher Lüftergeschwin- tung ein- und auszuschalten. digkeit mit einem fest eingestellten Sollwert von 8 °C (nur im Heizbetrieb verfügbar). Taste „LED“ für länger 5 Sekunden gedrückt halten, im Display des Gerätes erscheint die... - Seite 21 Selbstreinigungsfunktion Turbo-Funktion Taste „Clean“ drücken (nicht bei allen Gerätemo- dellen verfügbar). Wird im Kühlmodus die Turbo-Taste gedrückt, so arbeitet das Gerät mit höchstmöglicher Kühlleis- Aufgrund der Kondensatbildung am Wärmetau- tung und zeitgleich mit höchster Lüftergeschwin- scher und der zurückbleibenden Restfeuchtigkeit digkeit.
- Seite 22 Die Sleep-Funktion deaktiviert sich automatisch nach einer Betriebszeit von 8 Stunden. AP-Modus (Netzwerkkonfiguration) Nicht für alle Gerätetypen verfügbar und nur in der Kombination mit dem optionalen REMKO WifiStick nutzbar. Der AP-Modus kann durch mehrfaches Drücken der Taste „LED“ innerhalb von 10 Sekunden akti- viert werden.
-
Seite 23: Montageanweisung Für Das Fachpersonal
Montageanweisung für Mindestfreiräume das Fachpersonal Die Mindestfreiräume sind zum einen für War- tungs– und Reparaturarbeiten und zum anderen Wichtige Hinweise vor der Installation für die optimale Luftverteilung vorzusehen. Zur Installation der Gesamtanlage sind die Betriebsanleitungen des Innengerätes und des Außenteiles zu beachten. Bringen Sie das Gerät in der Originalverpa- ckung so nah wie möglich an den Montageort. -
Seite 24: Installation
REMKO Serie MXT Installation Anschluss der Kältemittelleitungen Der bauseitige Anschluss der Kältemittelleitungen erfolgt auf der rechten Innenseite des Gerätes. HINWEIS! Gegebenenfalls ist an dem Außenteil eine Redu- zierung, bzw. Erweiterung zu installieren. Diese Die Installation darf nur durch autorisiertes, Verschraubungen liegen dem Außenteil als Bei- nach §6 ChemKlimaschutzV zertifiziertes Fach-... -
Seite 25: Kondensatanschluss Und Gesicherte Ableitung
Kondensatanschluss Gesicherte Ableitung bei Undichtigkeiten und gesicherte Regionale Vorschriften oder Gesetze des Umwelt- schutzes, z.B. Wasserhaushaltgesetzes (WHG), Ableitung können zur Vorbeugung von unkontrollierten Ablei- tungen im Falle einer Undichtigkeit geeignete Vor- Kondensatanschluss kehrungen erfordern, um austretendes Kältema- Auf Grund der Taupunktunterschreitung am Ver- schinenöl oder Medium mit Gefahrenpotential dampfer kommt es während des Kühlbetriebes am einer sicheren Entsorgung zuzuführen. -
Seite 26: Elektrischer Anschluss
REMKO Serie MXT Elektrischer Anschluss 8.1 Allgemeine Hinweise Führen Sie den Anschluss folgendermaßen durch: Öffnen Sie das Lufteintrittsgitter. Bei den Geräten ist eine Spannungsversorgung am Außenteil und eine vieradrige Steuerleitung mit Lösen Sie die Abdeckungen auf der rechten Mindestquerschnitt 1,5mm zum Innengerät zu... -
Seite 27: Elektrisches Anschlussschema
8.2 Elektrisches Anschlussschema Anschluss MVT 603 DC-1403 DC L(A) N(A) S(A) L(B) N(B) S(B) 230V/1~/50 Hz L(C) N(C) S(C) L(D) N(D) S(D) Abb. 31: Elektrisches Anschlussschema A: Außenteil MVT 603 DC-1403 DC 1: Netzzuleitung B: Innengeräte MXT 264-354 2: Kommunikationsleitungen... - Seite 28 REMKO Serie MXT Anschluss optionaler Kondensatpumpe KP 6 / KP 8 L(1) 2(N) L(1) 2(N) N PE Abb. 32: Elektrisches Anschlussschema Außenteil Zuleitung Kondensatpumpe Innengerät Störkontakt Kondensatpumpe Kondensatpumpe KP 6 / KP 8 BK: schwarz Netzzuleitung WH: weiß...
-
Seite 29: Gerätetypauswahl Und Temperatur-Kompensation
8.3 Gerätetypauswahl und Temperatur-Kompensation Gerätetypauswahl Temperatur-Kompensation Schalter- Schalter- Schalter Schalter Temperatur stellung stellung MXT 264 6 °C SW 2 MXT 354 SW 102 4 °C 0 °C Werkseinstellung Wiederanlauf nach MO / MU Spannungsausfall Schalter Schalterstellung Lüftergeschwindigkeit Schalter Luftvolumenstrom max. -
Seite 30: Elektrisches Schaltschema
REMKO Serie MXT 8.4 Elektrisches Schaltschema MXT 264 CN15 CN10 Ge/Gn Ge/Gn CN1 CN2 Abb. 33: Elektrisches Schaltschema MXT 264 Steuerplatine Verdampferventilatormotor Hilfsplatine Farb-Codes: Display-Platine Blau Temperatursensor Verdampfer Braun Temperatursensor Raumluft Gelb Lamellenmotor oben Grün Lamellenmotor unten Zum Außenteil Schwarz Anschluss Kabelfernbedienung Weiß... - Seite 31 MXT 354 CN10 CN15 TYPE Ge/Gn Ge/Gn CN1 CN2 Ge/Gn Abb. 34: Elektrisches Schaltschema MXT 354 Steuerplatine Verdampferventilatormotor Hilfsplatine Farb-Codes: Display-Platine Blau Temperatursensor Verdampfer Braun Temperatursensor Raumluft Gelb Lamellenmotor oben Grün Lamellenmotor unten Zum Außenteil Schwarz Anschluss Kabelfernbedienung Weiß (optional)
-
Seite 32: Inbetriebnahme
REMKO Serie MXT Inbetriebnahme Abschließende Maßnahmen Montieren Sie alle demontierten Teile. Weisen Sie den Betreiber in die Anlage ein. HINWEIS! Die Inbetriebnahme ist nur durch speziell geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu doku- HINWEIS! mentieren. Zur Inbetriebnahme der Gesamtan- Überprüfen Sie die Dichtigkeit der Absperrven-... -
Seite 33: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 34 REMKO Serie MXT Funktionelle Störung (Fortsetzung) Störung Mögliche Ursachen Überprüfung Abhilfe Filter ist verunreinigt / Sind die Filter gereinigt Filterreinigung durch- Lufteintritts-/Austrittsöff- worden? führen nung durch Fremdkörper blockiert Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw.
- Seite 35 Störanzeige durch Blinkcode Betriebsleuchte Fehlerbeschreibung (blinkt pro Timer Sekunde) EEPROM Fehler Innengerät Kommunikationsfehler zwischen Innengerät und Außenteil Drehzahlregelung Ventilatormotor nicht in Ordnung Raumtemperatursensor defekt Verdampfersensor defekt EC Fehler - Keine Kühl-/Heizleistung nach 30 Minuten Schwimmerschalter Kondensatpumpe ausgelöst (optional) Stromaufnahme zu hoch Temperatursensor Lufteintritt Außenteil defekt Temperatursensor Verflüssiger Außenteil defekt Temperatursensor Heißgasleitung Außenteil defekt...
-
Seite 36: Pflege Und Wartung
REMKO Serie MXT Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- So gewährleisten Sie jederzeit die Betriebssi- rungsfreien Betrieb und eine lange Lebensdauer cherheit der Anlage! des Gerätes. Bei Anlagen mit Ganzjahresbetrieb (z.B.Ser- verräume) sind die Wartungsintervalle entspre- GEFAHR! chend zu kürzen. - Seite 37 Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt. derseite und klappen Sie es nach vorne bzw.
-
Seite 38: Gerätedarstellung Und Ersatzteilliste
REMKO Serie MXT Gerätedarstellung und Ersatzteilliste 12.1 Gerätedarstellung Abb. 38: Gerätedarstellung MXT 264-354 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 39: Ersatzteilliste
12.2 Ersatzteilliste WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung 1 Befestigungsblech Infrarot-Fernbedienung Abdeckung Anschlussklemmen Lüfterrad DC Ventilatormotor Halterung Ventilatormotor Befestigungsblech Ventilatormotor Frontabdeckung Pollenfilter Luftfilter Gehäusefront Verdampfer Temperatursensor Verdampfer Luftleitvorrichtung Verdampfer Gehäuserücken... -
Seite 40: Außerbetriebnahme
Sammelstellen, durchzu- maximaler Temperatureinstellung laufen, führen. damit die Restfeuchtigkeit aus dem Gerät Die Firma REMKO GmbH & Co. KG oder Ihr transportiert wird. zuständiger Vertragspartner nennen Ihnen gerne Nehmen Sie die Anlage mittels der Fernbe- einen Fachbetrieb in Ihrer Nähe. -
Seite 41: Index
Index Anschluss der Kältemittelleitungen ..24 Manuelle Bedienung ..... 11 Außerbetriebnahme Manuelle Luftverteilung . - Seite 42 REMKO Serie MXT...
-
Seite 44: Remko Qualität Mit System
REMKO QUALITÄT MIT SYSTEM Klima | Wärme | Neue Energien Telefon +49 (0) 5232 606-0 REMKO GmbH & Co. KG Hotline National +49 (0) 5232 606-0 Klima- und Wärmetechnik Telefax +49 (0) 5232 606-260 Im Seelenkamp 12 E-mail info@remko.de Hotline International 32791 Lage Internet www.remko.de...
