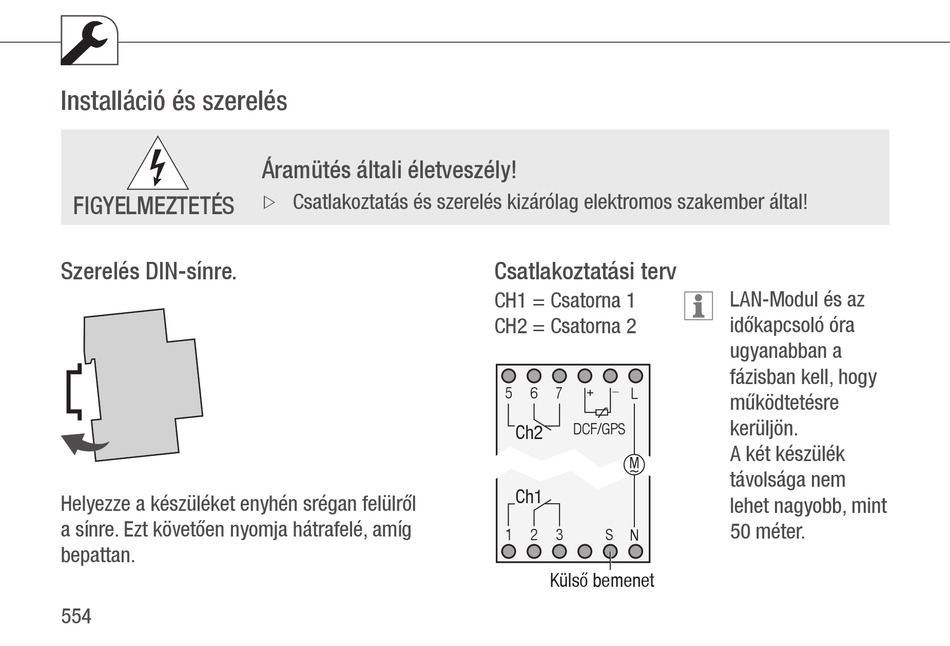

Installáció és szerelés
FIGYELMEZTETÉS
Szerelés DIN-sínre�
Helyezze a készüléket enyhén srégan felülről
a sínre Ezt követően nyomja hátrafelé, amíg
bepattan
554
Áramütés általi életveszély!
Csatlakoztatás és szerelés kizárólag elektromos szakember által!
Z Z
Csatlakoztatási terv
CH1 = Csatorna 1
CH2 = Csatorna 2
_
5 6 7 +
L
DCF/GPS
Ch2
M ~
Ch1
S
1 2 3 N
Külső bemenet
LAN-Modul és az
időkapcsoló óra
ugyanabban a
fázisban kell, hogy
működtetésre
kerüljön
A két készülék
távolsága nem
lehet nagyobb, mint
50 méter
