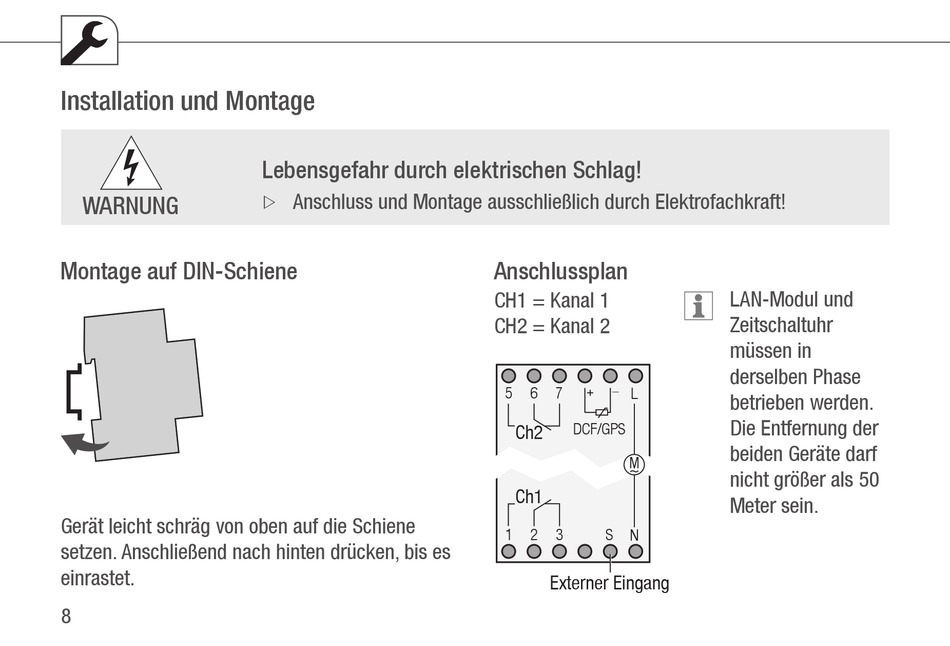

Installation und Montage

WARNUNG

Montage auf DIN-Schiene

Gerät leicht schräg von oben auf die Schiene
setzen Anschließend nach hinten drücken, bis es
einrastet
8
Lebensgefahr durch elektrischen Schlag!
Anschluss und Montage ausschließlich durch Elektrofachkraft!
Z Z

Anschlussplan

CH1 = Kanal 1
CH2 = Kanal 2
_
5 6 7 +
L
DCF/GPS
Ch2
M ~
Ch1
S
1 2 3 N
Externer Eingang
LAN-Modul und
Zeitschaltuhr
müssen in
derselben Phase
betrieben werden
Die Entfernung der
beiden Geräte darf
nicht größer als 50
Meter sein
