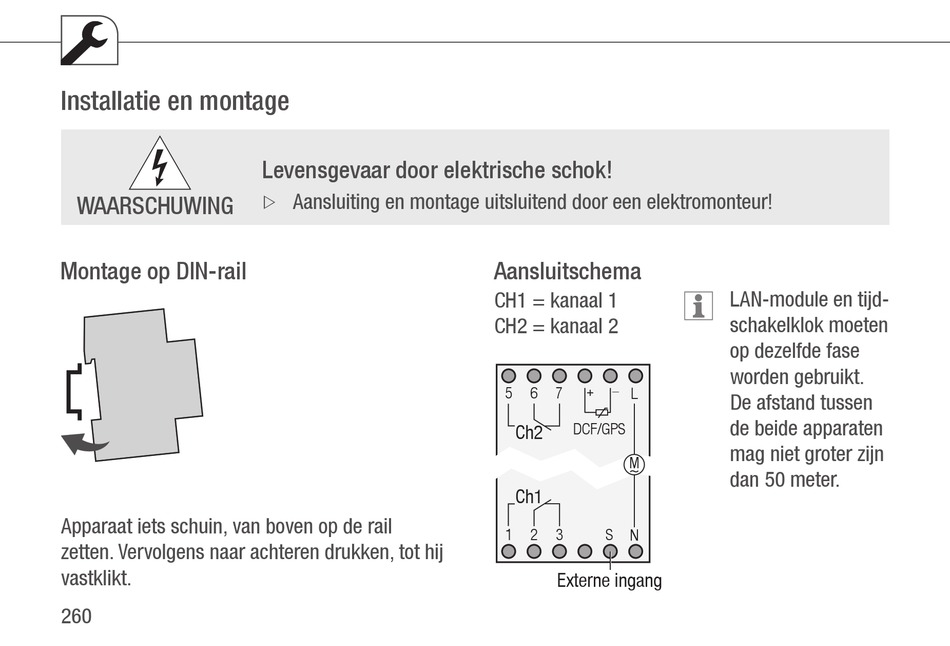

Installatie en montage

WAARSCHUWING

Montage op DIN-rail

Apparaat iets schuin, van boven op de rail
zetten Vervolgens naar achteren drukken, tot hij
vastklikt
260
Levensgevaar door elektrische schok!
Aansluiting en montage uitsluitend door een elektromonteur!
Z Z

Aansluitschema

CH1 = kanaal 1
CH2 = kanaal 2
_
5 6 7 +
L
DCF/GPS
Ch2
M ~
Ch1
S
1 2 3 N
Externe ingang
LAN-module en tijd-
schakelklok moeten
op dezelfde fase
worden gebruikt
De afstand tussen
de beide apparaten
mag niet groter zijn
dan 50 meter
