5. Die kurzen Muttern (A21) auf die
Schrauben (A20) schrauben und festzie-
hen. Anzugsmomente beachten.
A1
oberer Deckel
A2
unterer Deckel
A20
Sechskantschraube
A21
Sechskantmutter
A22
Sechskantschraube
(Vorspannung)
A23
Sechskantmutter (Vor-
spannung)
A24
Verschlussstopfen
A25
Unterlegscheibe
A180 Zwischenring

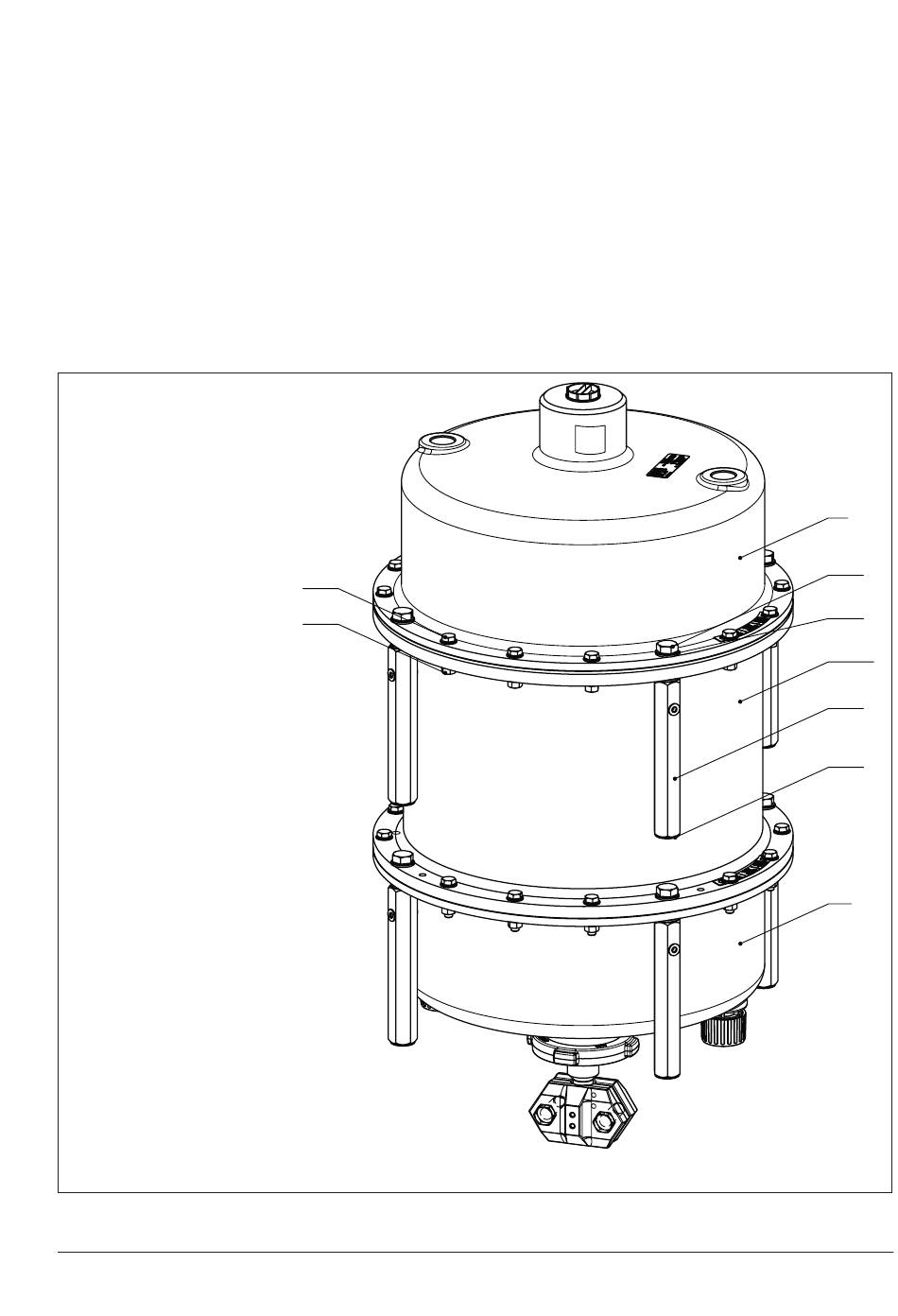

Bild 6-1: Antrieb mit Spannschrauben und Spannmuttern
EB 8310-8
A20
A21
6.1.2
Stellkraft erhöhen
Die Stellkraft kann nur bei Antrieben mit
„Antriebsstange ausfahrend" erhöht werden.
Dazu können die Federn um bis zu 25 % ih-
res Hubs oder der Spanne ihres Nennsignal-
bereichs vorgespannt werden.
Inbetriebnahme
A1
A22
A25
A180
A23
A24
A2
6-3
