Messprinzip

4
Symbol Bedeutung
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
A0011187
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
A0011188

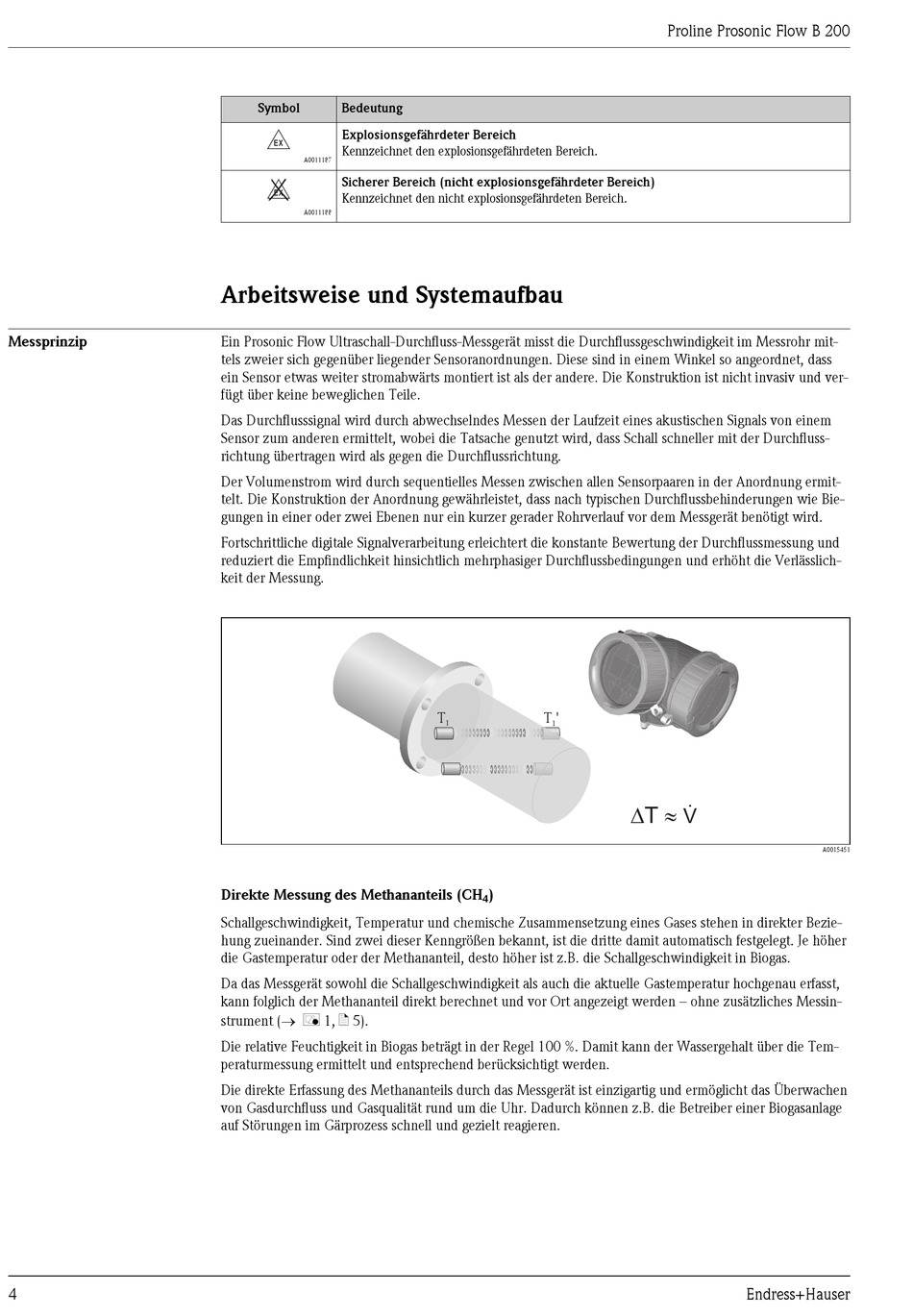

Arbeitsweise und Systemaufbau

Ein Prosonic Flow Ultraschall-Durchfluss-Messgerät misst die Durchflussgeschwindigkeit im Messrohr mit-
tels zweier sich gegenüber liegender Sensoranordnungen. Diese sind in einem Winkel so angeordnet, dass
ein Sensor etwas weiter stromabwärts montiert ist als der andere. Die Konstruktion ist nicht invasiv und ver-
fügt über keine beweglichen Teile.
Das Durchflusssignal wird durch abwechselndes Messen der Laufzeit eines akustischen Signals von einem
Sensor zum anderen ermittelt, wobei die Tatsache genutzt wird, dass Schall schneller mit der Durchfluss-
richtung übertragen wird als gegen die Durchflussrichtung.
Der Volumenstrom wird durch sequentielles Messen zwischen allen Sensorpaaren in der Anordnung ermit-
telt. Die Konstruktion der Anordnung gewährleistet, dass nach typischen Durchflussbehinderungen wie Bie-
gungen in einer oder zwei Ebenen nur ein kurzer gerader Rohrverlauf vor dem Messgerät benötigt wird.
Fortschrittliche digitale Signalverarbeitung erleichtert die konstante Bewertung der Durchflussmessung und
reduziert die Empfindlichkeit hinsichtlich mehrphasiger Durchflussbedingungen und erhöht die Verlässlich-
keit der Messung.
Direkte Messung des Methananteils (CH
Schallgeschwindigkeit, Temperatur und chemische Zusammensetzung eines Gases stehen in direkter Bezie-
hung zueinander. Sind zwei dieser Kenngrößen bekannt, ist die dritte damit automatisch festgelegt. Je höher
die Gastemperatur oder der Methananteil, desto höher ist z.B. die Schallgeschwindigkeit in Biogas.
Da das Messgerät sowohl die Schallgeschwindigkeit als auch die aktuelle Gastemperatur hochgenau erfasst,
kann folglich der Methananteil direkt berechnet und vor Ort angezeigt werden – ohne zusätzliches Messin-
strument (® å 1, ä 5).
Die relative Feuchtigkeit in Biogas beträgt in der Regel 100 %. Damit kann der Wassergehalt über die Tem-
peraturmessung ermittelt und entsprechend berücksichtigt werden.
Die direkte Erfassung des Methananteils durch das Messgerät ist einzigartig und ermöglicht das Überwachen
von Gasdurchfluss und Gasqualität rund um die Uhr. Dadurch können z.B. die Betreiber einer Biogasanlage
auf Störungen im Gärprozess schnell und gezielt reagieren.
T T '
1 1
)
4
Proline Prosonic Flow B 200
e
T
D »
Endress+Hauser
A0015451
