Proline Prosonic Flow B 200

Montageort

Einbaulage

Endress+Hauser

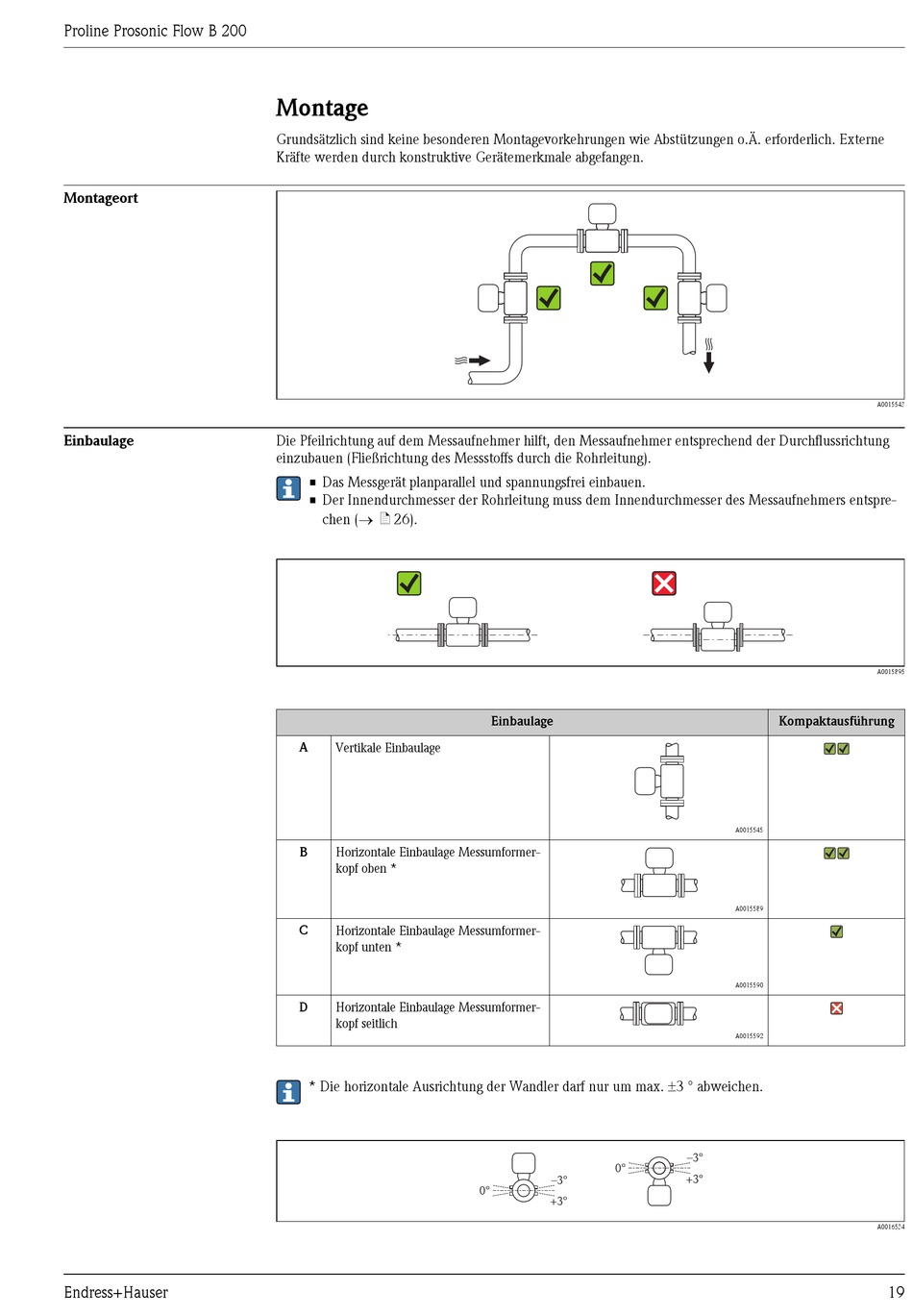

Montage

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe
Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Die Pfeilrichtung auf dem Messaufnehmer hilft, den Messaufnehmer entsprechend der Durchflussrichtung
einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
• Das Messgerät planparallel und spannungsfrei einbauen.
• Der Innendurchmesser der Rohrleitung muss dem Innendurchmesser des Messaufnehmers entspre-
chen (® ä 26).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformer-
kopf oben *
C Horizontale Einbaulage Messumformer-
kopf unten *
D Horizontale Einbaulage Messumformer-
kopf seitlich
* Die horizontale Ausrichtung der Wandler darf nur um max. ±3 ° abweichen.
Einbaulage
0°
–3°
0°
+3°
Kompaktausführung
A0015545
A0015589
A0015590
A0015592
–3°
+3°
A0015543
A0015895
A0016534
