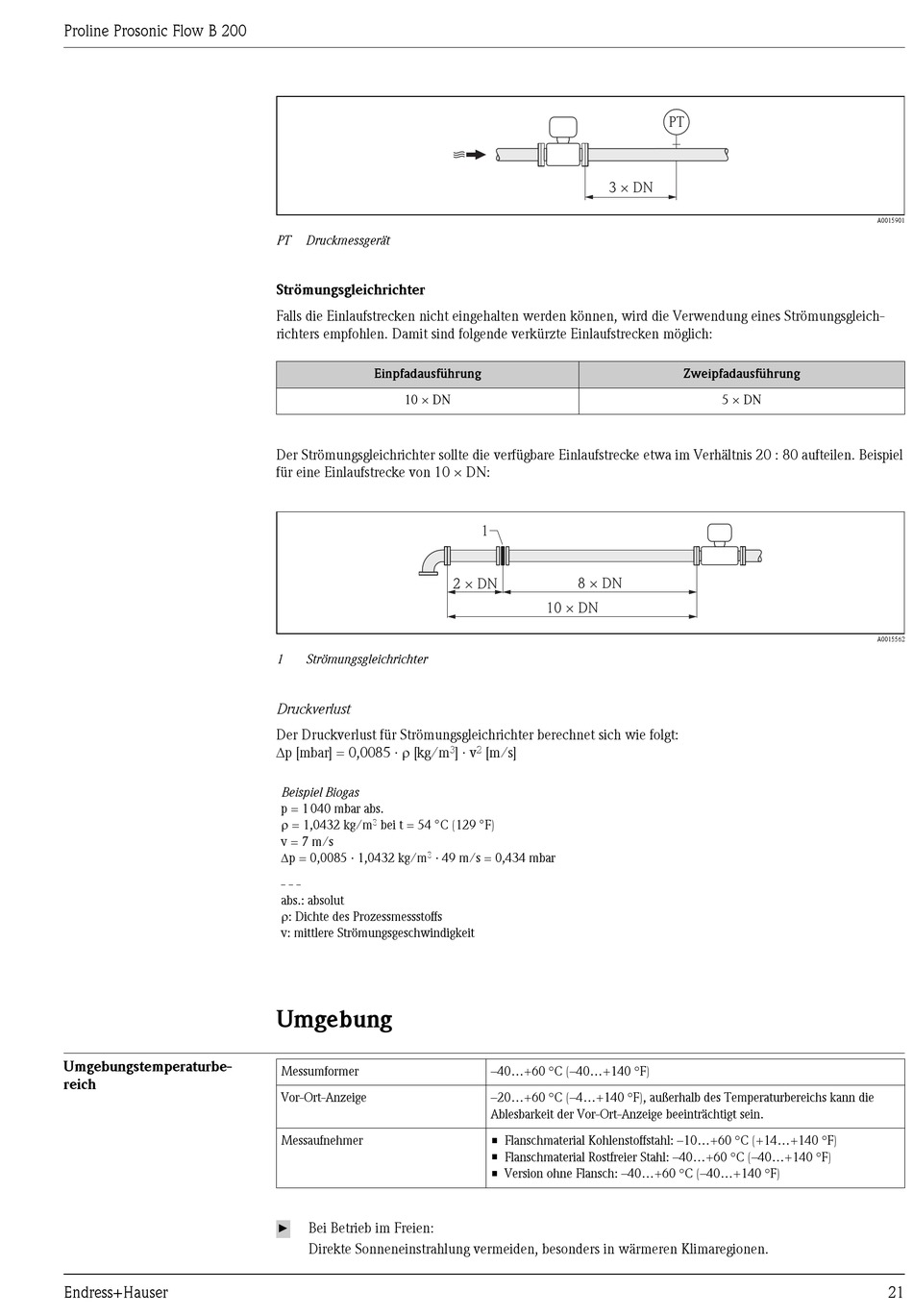

Proline Prosonic Flow B 200
Umgebungstemperaturbe-
reich
Endress+Hauser
PT Druckmessgerät
Strömungsgleichrichter
Falls die Einlaufstrecken nicht eingehalten werden können, wird die Verwendung eines Strömungsgleich-
richters empfohlen. Damit sind folgende verkürzte Einlaufstrecken möglich:
Einpfadausführung
10 × DN
Der Strömungsgleichrichter sollte die verfügbare Einlaufstrecke etwa im Verhältnis 20 : 80 aufteilen. Beispiel
für eine Einlaufstrecke von 10 × DN:
1 Strömungsgleichrichter
Druckverlust
Der Druckverlust für Strömungsgleichrichter berechnet sich wie folgt:
Dp [mbar] = 0,0085 · r [kg/m
Beispiel Biogas
p = 1 040 mbar abs.
r = 1,0432 kg/m 3
bei t = 54 °C (129 °F)
v = 7 m/s
Dp = 0,0085 · 1,0432 kg/m 3
· 49 m/s = 0,434 mbar
- - -
abs.: absolut
r: Dichte des Prozessmessstoffs
v: mittlere Strömungsgeschwindigkeit

Umgebung

Messumformer
Vor-Ort-Anzeige
Messaufnehmer
Bei Betrieb im Freien:
►
Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
3 × DN
1
2 × DN 8 × DN
10 × DN
3 ] · v 2 [m/s]
–40...+60 °C (–40...+140 °F)
–20...+60 °C (–4...+140 °F), außerhalb des Temperaturbereichs kann die
Ablesbarkeit der Vor-Ort-Anzeige beeinträchtigt sein.
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
• Version ohne Flansch: –40...+60 °C (–40...+140 °F)
PT
Zweipfadausführung
5 × DN
A0015901
A0015562
21
