Ein- und Auslaufstrecken

Spezielle Montagehinweise

20
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern usw. zu mon-
tieren. Um die spezifizierte Messgenauigkeit des Messgeräts zu erreichen, sind mindestens die untenstehen-
den Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist die längste
angegebene Einlaufstrecke einzuhalten.
Einpfadausführung: DN 50 (2"), DN 80 (3")
A
1
20 × DN
C
1
20 × DN

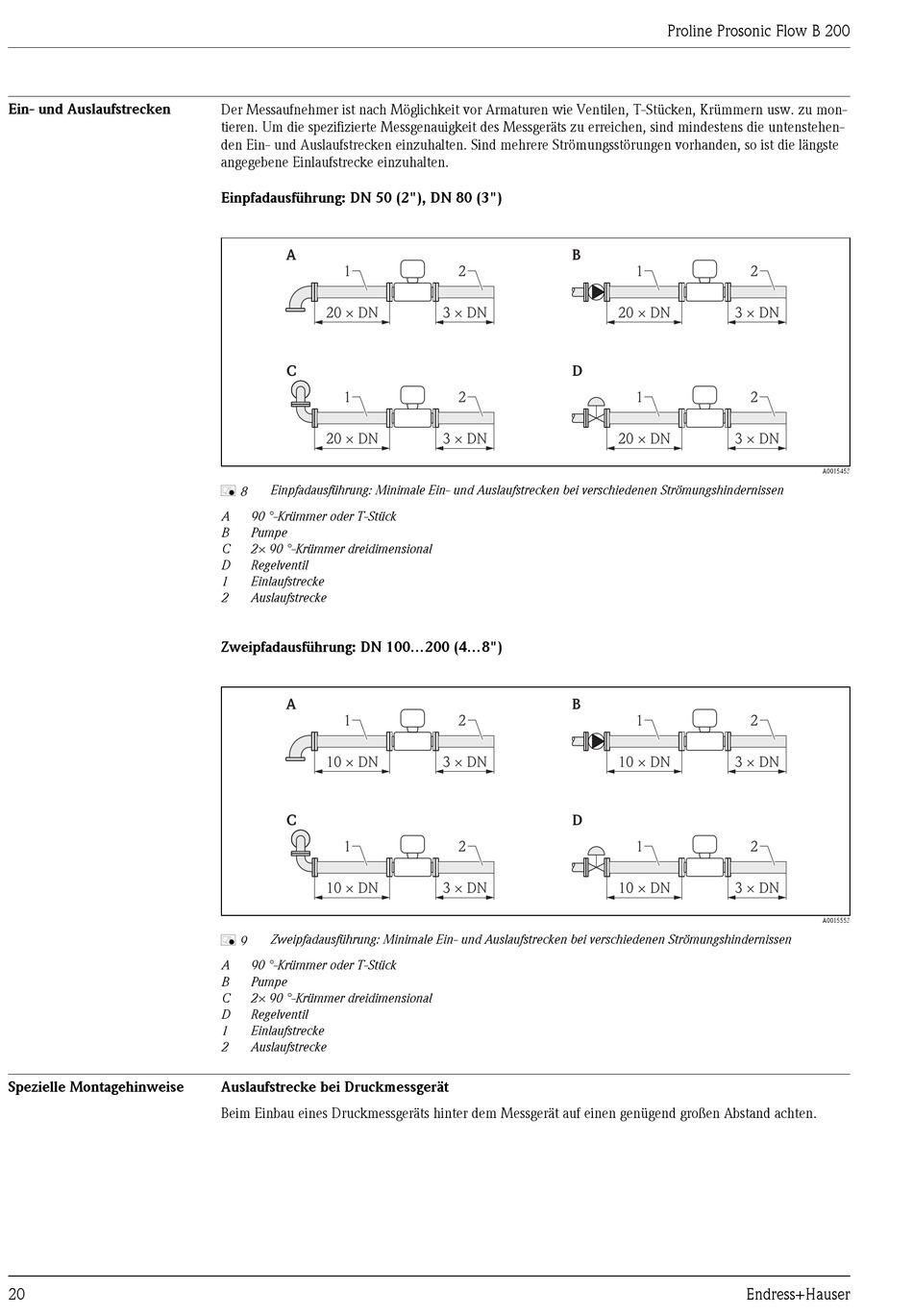

Einpfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
å 8
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
Zweipfadausführung: DN 100...200 (4...8")
A
1
10 × DN
C
1
10 × DN
Zweipfadausführung: Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
å 9
A 90 °-Krümmer oder T-Stück
B Pumpe
C 2× 90 °-Krümmer dreidimensional
D Regelventil
1 Einlaufstrecke
2 Auslaufstrecke
Auslaufstrecke bei Druckmessgerät
Beim Einbau eines Druckmessgeräts hinter dem Messgerät auf einen genügend großen Abstand achten.
B
2
3 × DN
D
2
3 × DN
B
2
3 × DN
D
2
3 × DN
Proline Prosonic Flow B 200
1 2
20 × DN 3 × DN
1 2
20 × DN 3 × DN
1 2
10 × DN 3 × DN
1 2
10 × DN 3 × DN
