Proline Prosonic Flow B 200
Endress+Hauser

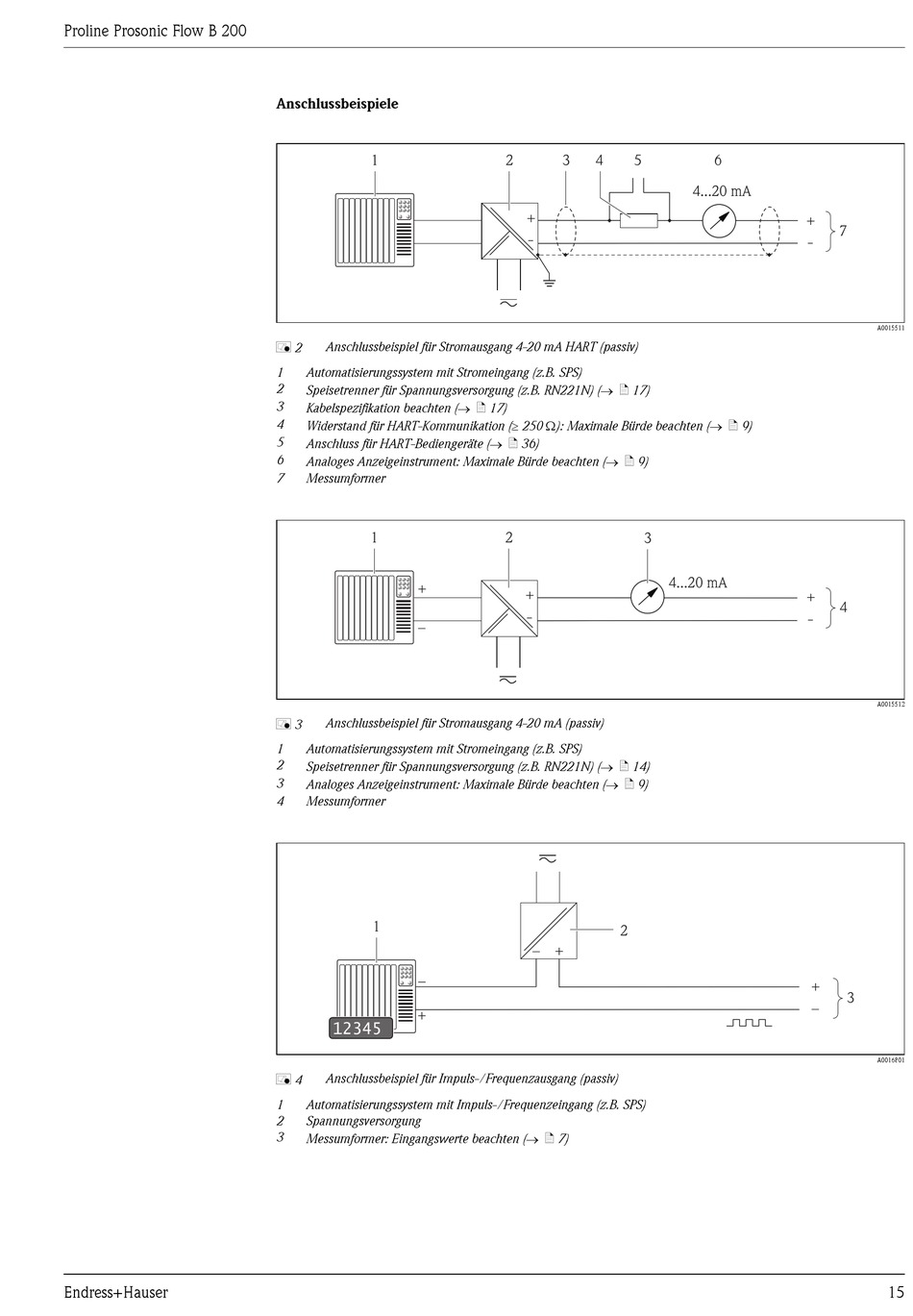

Anschlussbeispiele

1
Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
å 2
1
Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 17)
3
Kabelspezifikation beachten (® ä 17)
4
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 9)
5
Anschluss für HART-Bediengeräte (® ä 36)
6
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 9)
7
Messumformer
1
+
Anschlussbeispiel für Stromausgang 4-20 mA (passiv)
å 3
1
Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 14)
3
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 9)
4
Messumformer
1
_
+
12345
Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
å 4
1
Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2
Spannungsversorgung
3
Messumformer: Eingangswerte beachten (® ä 7)
2
3
4
5
+
-
2
3
4...20 mA
+
-
2
+
6
4...20 mA
+
7
-
+
4
-
+
3
A0015511
A0015512
A0016801
15
