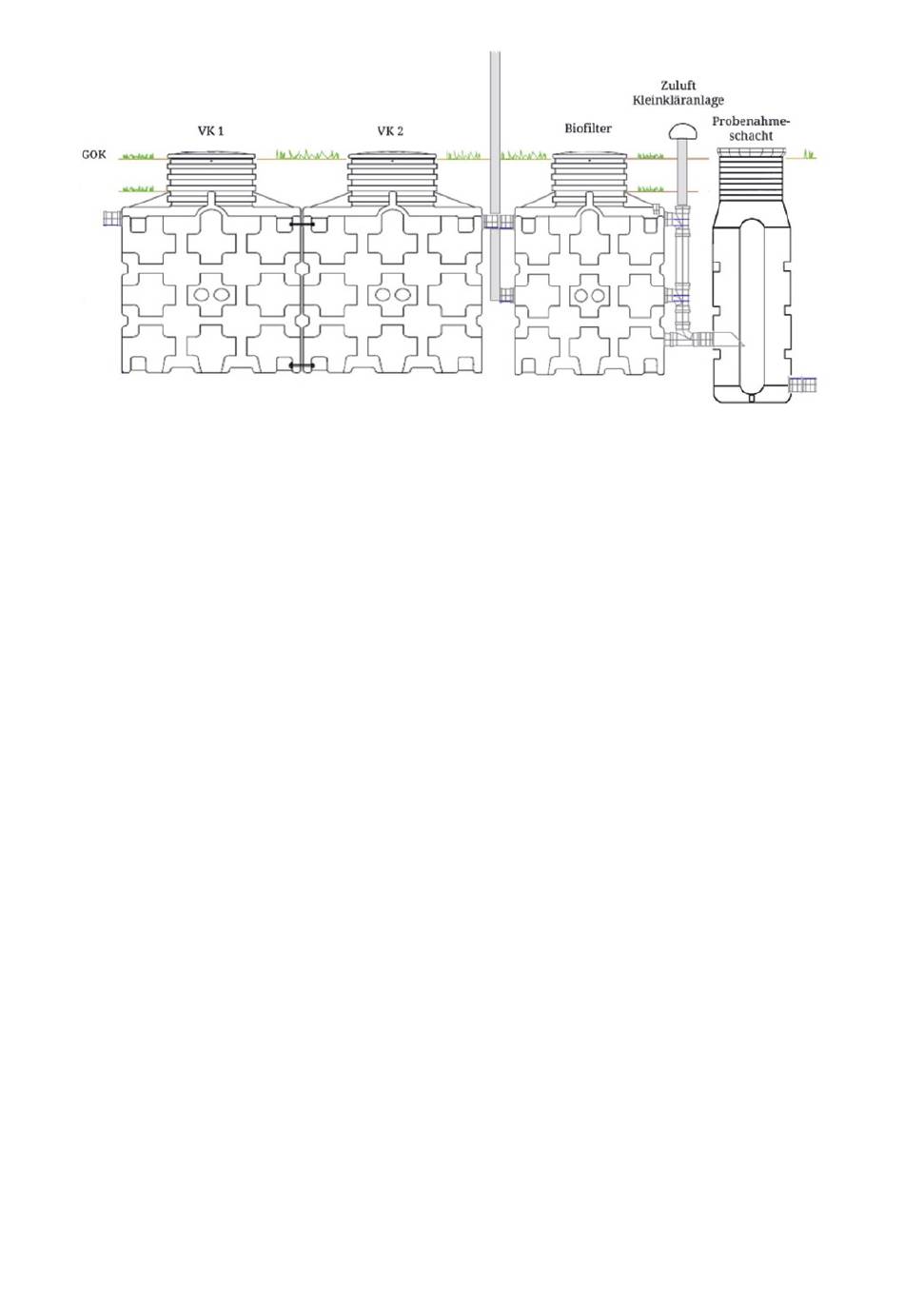

ABWASSERABLEITUNG MIT HEBUNG (PUMPE) - MONTAGE UND ANSCHLÜSSE
Die Zulauföffnung des Schachtkörpers ist entsprechend der Höhe des Ablaufes der KKA FILTEOO®
ONE zu bohren. Ein Mindestgefälle der Abwasserleitung zwischen Kleinkläranlage und Schacht ist
dabei einzuhalten. Die Höhe des Zulaufes über dem Schachtboden sollte mindestens 25 cm be-
tragen damit ein ausreichend großer Pumpensumpf für die Abwasserableitung vorhanden ist.
Die Ablauföffnung des Schachtkörpers ist mindestens 60 cm unter Geländeoberkante zu bohren
um Frostfreiheit zu gewährleisten. Bei einer direkten Ableitung wie z.B. in ein oberirdisches Gewäs-
ser kann diese Mindesthöhe unterschritten werden.
Im Anschluss an die Installation der Öffnungen, sind Zu- und Ablauf mit Lippendichtungen zu ver-
sehen. Der vormontierte Schacht kann dann in die Baugrube gesetzt und Zu-/Ablaufleitung ange-
schlossen werden. Abschließend ist die Pumpe in den Pumpensumpf zu setzen und die Abwasser-
druckleitung der Pumpe im Ablauf des Schachtes zu befestigen.
VERFÜLLEN DER BAUGRUBE
Die Baugrube des Schachtkörpers ist mit Grobsand oder Kies mit einer Körnung von 3 - 8 mm zu
verfüllen. (siehe Einbau Behälter)
EINBAU/MONTAGE VERTEILERSCHACHT
BEI DER VERTEILUNG DER ABWÄSSER VON DER VORKLÄRUNG AUF ZWEI BZW. DREI BIOFILTER
VORAUSSETZUNGEN FÜR DEN EINBAU
Je nach Beschaffenheit des Baugrunds (instabile Böden, starkes Gefälle, Gefahren von Auswa-
schungen durch Grundwasser oder versickerndes Wasser etc.) können den Baugrund und/oder
die Verfüllung stützende Maßnahmen sowie Wasserhaltungen für die Einbaustelle notwendig sein;
dies ist durch ein kompetentes und hierzu berechtigtes Ingenieurbüro zu prüfen. (Siehe auch: Ein-
bau in schwierigem Untergrund, unter Verkehrswegen und Partiell oberirdischer Einbau)
ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com
Art.-Nr.: 9060 0347 | Stand: 01.04.2023
