Reinigungsleistung ist. Nähere Informationen erhalten Sie bei Ihrem Einbaupartner oder unter der gebührenfreien Rufnummer: Freecall: 0800 - AQUAMAX (2782629) ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 3 von 24...
Bei bestimmungsgemäßer Verwendung gehen von der Anlage keinerlei Gefahren aus. Wird der ® AQUAmax ohne ausdrückliche Genehmigung der Fa. ATB Umwelttechnologien GmbH für andere Einsatzzwecke genutzt und/oder werden nachfolgende Sicherheitshinweise missachtet, kann dies zur Gefährdung oder Verletzung von Personen und zu Fehlfunktionen oder Defekten an der Anlage führen.
Seite 5

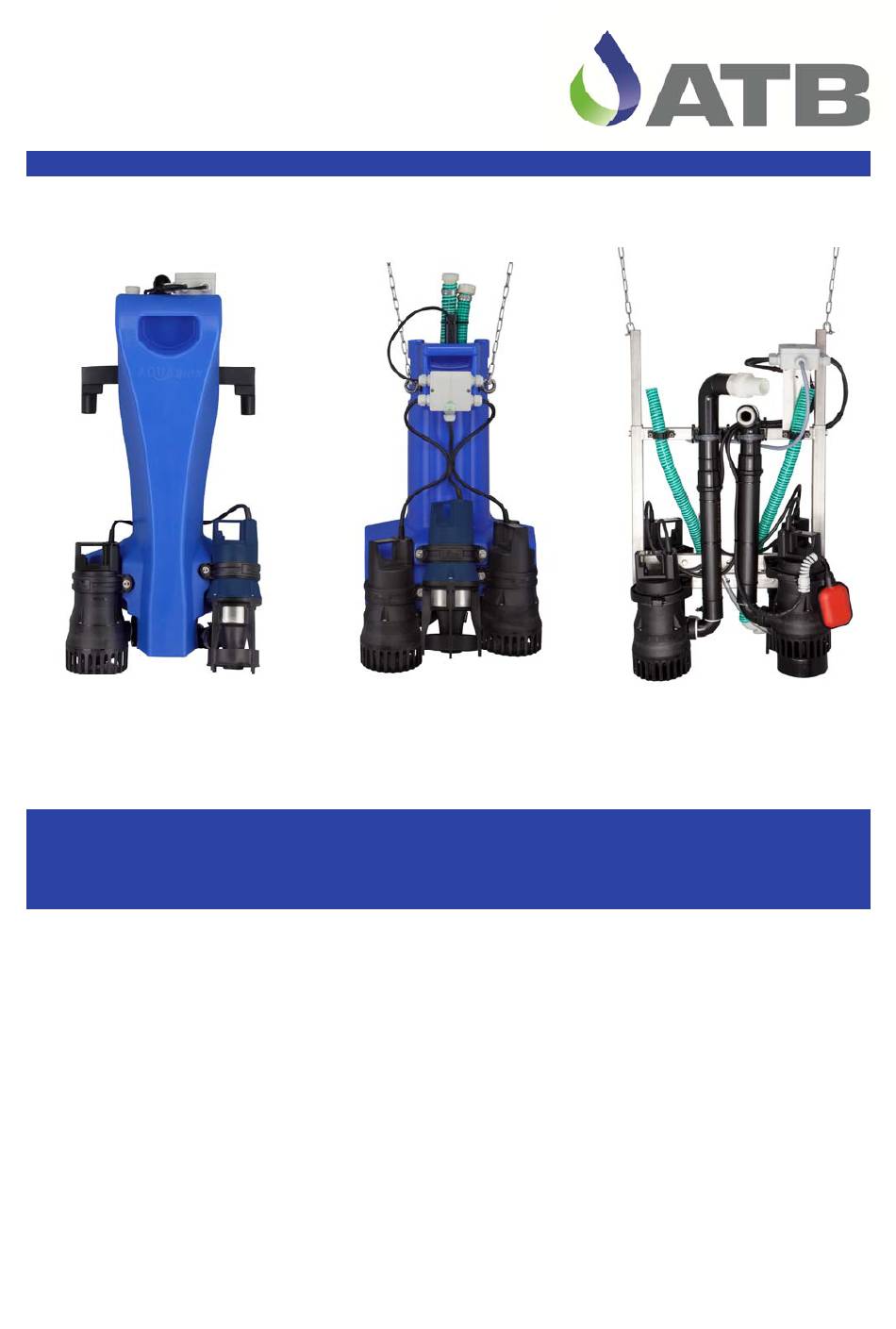

® Einbauanleitung AQUAmax BASIC/CLASSIC 1-75 Nur bei Verwendung von Originalersatzteilen bzw. von der Fa. ATB freigegebenen Ersatzteilen kann die ordnungsgemäße Funktion sichergestellt werden. Vor der Inbetriebnahme sind alle Punkte der Bedienungsanleitung nochmals zu prüfen. Bewahren Sie diese Anleitung jederzeit griffbereit auf! Erklärung der verwendeten Warnhinweise:...
Technische Daten: Alle Aggregate 230 V AC Tauchbelüfter: AQUA 5: 0,56 kW / 2,5 A Pumpen: ATBlift 2: 0,3 kW / 1,3 A ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 6 von 24...
Seite 7
Technische Daten: Alle Aggregate 230 V AC Verdichter: JDK-S-80: 0,050 kW JDK-S-100: 0,075 kW JDK-S-120: 0,095 kW Pumpen: ATBlift 2: 0,3 kW / 1,3 A ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 7 von 24...
Seite 8
JDK 300: 0,23 kW Pumpen: ATBlift 2: 0,3 kW / 1,3 A FEKA 600: 1,0 kW / 4,3 A ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 8 von 24...
• Die Zulaufleitung ist an die Vorklärung angeschlossen. Bei Umrüstung ist diese in der Regel verlegt worden (Zeichnung "Behältervorbereitung" bzw. Projektskizze beachten!). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 9 von 24...
Das Saugrohr des AQUAmax stellt dabei die Verbindung zur letzten Kammer der Vorklärung her. Hier sind die Dickstoffe bereits vom Zulauf abgetrennt. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 10 von 24...
Seite 11
. Das Saugrohr des AQUAmax stellt dabei die Verbindung zur letzten Kammer der Vorklärung her. Hier sind die Dickstoffe bereits vom Zulauf abgetrennt. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 11 von 24...
) und dem Behälterboden sollte nicht unterschritten W,min werden. Die Werte für H entnehmen Sie bitte den Datenblättern W,min bzw. den klärtechnischen Berechnungen. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 12 von 24...
Ketten so aufhängen, dass der Schwimmerausschaltpunkt mit H übereinstimmt. Die Neigung der gespannten Kette darf dabei nicht mehr als 45° zur W,min Senkrechten betragen. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 13 von 24...
Tauchrohr mittels beiliegender Schlauchschelle verbinden. Das Tauchrohr muß ggf. gegen ein Eindringen von Dickstoffen oder Schwimmschlamm gesichert werden (s.u.). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 14 von 24...
Seite 15
® Einbauanleitung AQUAmax BASIC/CLASSIC 1-75 ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 15 von 24...
Verdichter durch das Leerohr in die Grube verlegt wird. Dieser wird bei der Viertelkammerva- riante direkt an den Membranbelüfter angeschlossen bzw. bei der Halbkammervariante über ein Y- Stück (s. folgende Seite). ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 16 von 24...
Seite 17
® Einbauanleitung AQUAmax BASIC/CLASSIC 1-75 ® ® AQUAmax CLASSIC 1-16 ZB AQUAmax CLASSIC 1-16 ZB (Viertelkammer) (Halb- und Vollkammer) ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 17 von 24...
Seite 18
Zeitdauer in Anspruch nimmt. Durch den Bypass wird das verhindert, da ein Teil des Klarwasserstroms um die Probenahmeflasche herum geleitet wird. Bypass Ablauf ® AQUAmax ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 18 von 24...
• Einsetzbar für AQUAmax BASIC / CLASSIC und AQUAPRIMO • Steckerfertig • Winterbetrieb und Schlammabfuhrmodus zur Reduzierung der Belüftungszeiten ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 19 von 24...
Seite 20
Sicherung B16 und ein (separat) vorgeschalteter FI-Schutzschalter 30 mA unbedingt vorzusehen! Auf die ordnungsgemäße Verlegung des Schutzleiters bis zur Erdung des Gebäudes ist zu achten. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 20 von 24...
Programmmodus. Mit Hilfe des Testlaufes ist nun eine Funktionskontrolle der einzelnen Aggregate durchzuführen. Genauere Angaben hierzu und zur Einstellung des Steuergerätes entnehmen Sie bitte dem entsprechenden Kapitel im Betriebsbuch. ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 21 von 24...
Stromzufuhr zu unterbrechen! ® Gefährdung durch elektrische Spannung! Bei Arbeiten am AQUAmax ist die Anlage unbedingt vom Stromnetz zu trennen! ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 22 von 24...
Seite 23
® Einbauanleitung AQUAmax BASIC/CLASSIC 1-75 ATB WATER GmbH, Südstraße 2, D-32457 Porta Westfalica, www.atbwater.com / Art.-Nr.: 9060 0209 / Stand: 05.04.2018 / Seite 23 von 24...
