Ein- und Ausbauen von Laufwerken

Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien:
●
Der Computer unterstützt bis zu drei Laufwerke in den folgenden Konfigurationen:
◦
Zwei Festplattenlaufwerke und ein optisches Laufwerk
◦
Zwei Festplattenlaufwerke und ein eSATA-Laufwerk
◦
Ein Festplattenlaufwerk, ein optisches Laufwerk und ein eSATA-Laufwerk
●
Das primäre SATA-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss
auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie ein
zweites Festplattenlaufwerk einbauen, schließen Sie es an den hellblauen Anschluss auf der
Systemplatine an, der als SATA1 gekennzeichnet ist.
●
Sofern kein eSATA-Adapter installiert ist, muss ein optisches SATA-Laufwerk mit den
schwarzen eSATA-Anschluss auf der Systemplatine, der als SATA2 gekennzeichnet ist,
verbunden werden. Andernfalls muss es mit dem hellblauen, als SATA1 gekennzeichneten
SATA-Anschluss auf der Systemplatine verbunden werden.
●
Ein optionales eSATA-Adapterkabel muss mit dem schwarzen eSATA-Anschluss auf der
Systemplatine, der als SATA2 gekennzeichnet ist, verbunden werden.
●
Das Stromkabel für die SATA-Laufwerke ist ein Kabel mit drei Steckverbindern, das an die
Systemplatine angeschlossen wird, wobei der erste Steckverbinder zur Rückseite des primären
Festplattenlaufwerks, der zweite zur Rückseite des sekundären Festplattenlaufwerks und der
dritte zur Rückseite des optischen Laufwerks geführt wird.
●
Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig
korrekt ausgerichtet ist und fest sitzt. Im Lieferumfang sind zusätzliche Führungsschrauben für
die Laufwerksschächte enthalten (fünf 6-32-Standardschrauben und vier metrische M3-
Schrauben), die vorne am Gehäuse hinter der Frontblende befestigt sind. Die
Standardschrauben mit 6-32-Gewinde werden für ein sekundäres Festplattenlaufwerk benötigt.
Die metrischen M3-Schrauben sind für ein optisches Laufwerk bestimmt. Die im Lieferumfang
enthaltenen metrischen Schrauben sind schwarz. Die Standardschrauben sind silberfarben.
Wenn Sie das primäre Festplattenlaufwerk wieder einsetzen, müssen Sie die vier silbernen und
blauen 6-32-Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und
an der neuen Festplatte anbringen.
Abbildung 2-42
DEWW

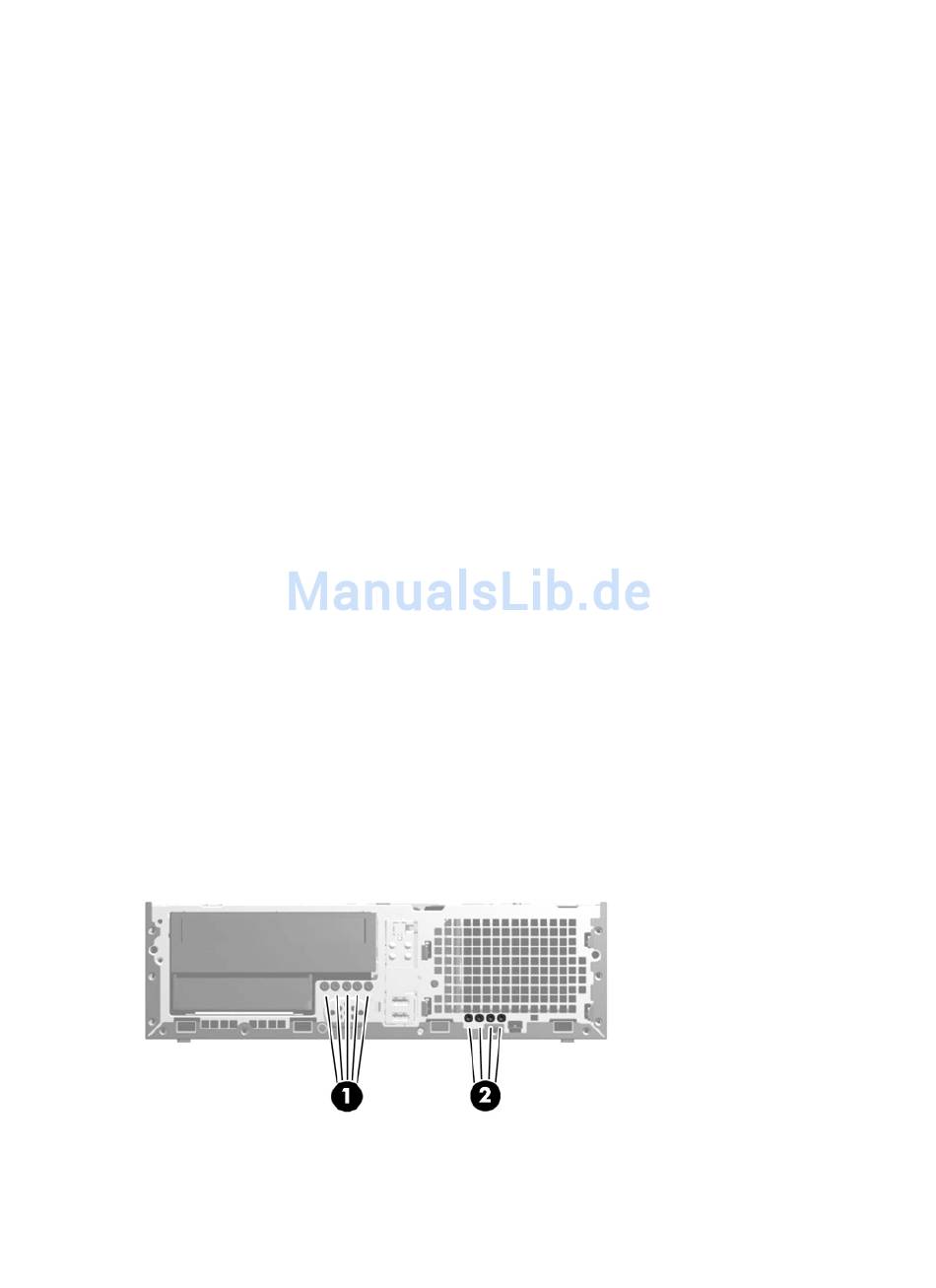

Positionen der zusätzlichen Führungsschrauben
