Ein- und Ausbauen von Laufwerken
Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien:
Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-
●
Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie
ein zweites Festplattenlaufwerk einbauen, verbinden Sie es mit dem weißen Anschluss auf der
Systemplatine, der als SATA1 gekennzeichnet ist.
Schließen Sie ein optisches SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine
●
an, der als SATA2 bezeichnet ist.
Schließen Sie ein optionales eSATA-Adapterkabel an den schwarzen SATA-Anschluss auf der
●
Systemplatine an, der mit ESATA bezeichnet ist.
Schließen Sie ein USB-Kabel des Speicherkarten-Lesegeräts an den USB-Anschluss auf der
●
Systemplatine an, der als MEDIA gekennzeichnet ist.
Das Stromkabel für die SATA-Laufwerke ist ein Kabel mit drei Anschlüssen, das an die
●
Systemplatine angeschlossen wird, wobei der erste Anschluss zur Rückseite der Festplatte geleitet
wird, der zweite zur Rückseite der 3.5-Zoll-Festplatte und der dritte zur Rückseite des optischen
5,25-Zoll-Laufwerks.
Das System unterstützt keine optischen PATA (Parallel ATA)-Laufwerke oder PATA-Festplatten.
●
Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig korrekt
●
ausgerichtet ist und fest sitzt. Im Lieferumfang sind zusätzliche Führungsschrauben für die
Laufwerksschächte enthalten (fünf 6-32-Standardschrauben und vier metrische M3-Schrauben), die
vorne am Gehäuse hinter der Blende befestigt sind. Die Standardschrauben mit 6-32-Gewinde
werden für eine sekundäre Festplatte benötigt. Alle anderen Laufwerke (ausgenommen der
primären Festplatte) benötigen metrische M3-Schrauben. Die im Lieferumfang enthaltenen
metrischen Schrauben sind schwarz. Die Standardschrauben sind silber. Wenn Sie das primäre
Festplattenlaufwerk wieder einsetzen, müssen Sie die vier silbernen und blauen 6-32-
Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen
Festplatte anbringen.

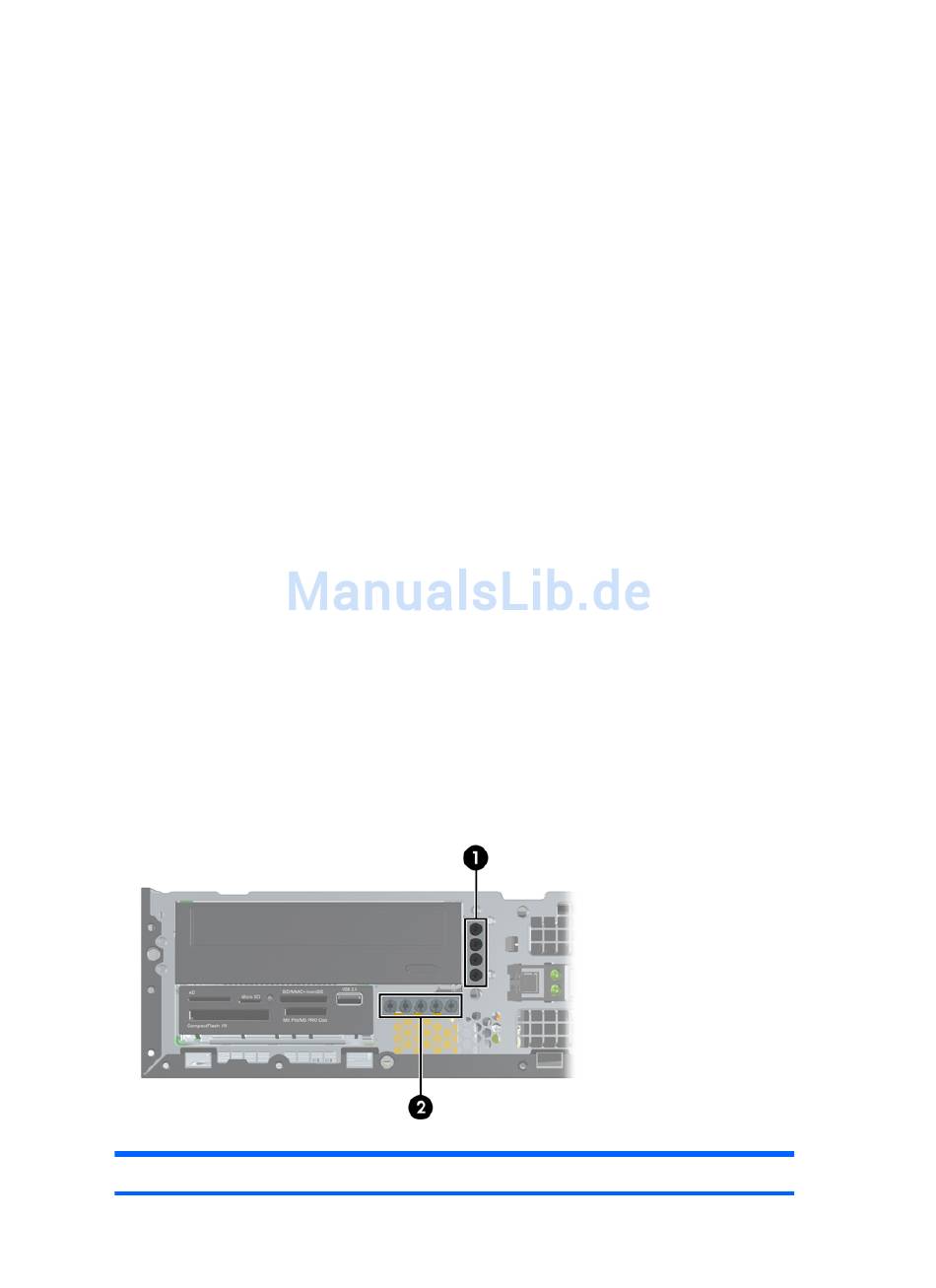

Abbildung 2-17
Nr.
Führungsschraube
Position der zusätzlichen Führungsschrauben
Gerät
Ein- und Ausbauen von Laufwerken
29
