HP rp5800 Retail System Referenzhandbuch Seite 43

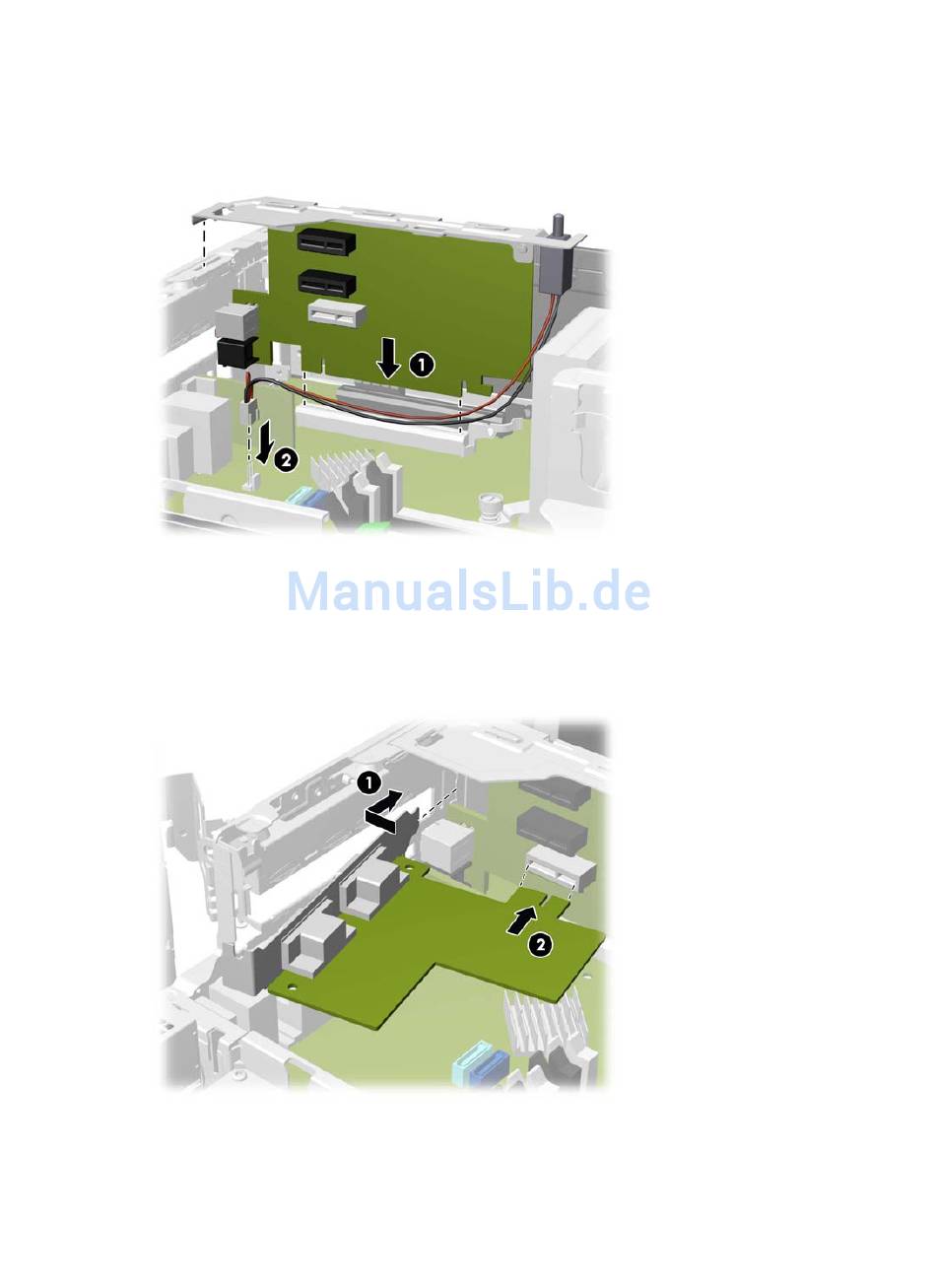

14. Zum Installieren der neuen Riser-Karte drücken Sie die Karte fest in den Riser-Karten-
Steckplatz auf der Systemplatine (1), und stecken Sie das Ende des Gehäusesensor-Kabels in
den entsprechenden Anschluss auf der Systemplatine (2).
Abbildung 2-36
15. Falls Sie Erweiterungskarten von der alten Riser-Karte entfernt haben, installieren Sie die Karten
in den entsprechenden Steckplätzen auf der neuen Riser-Karte. Bewegen Sie die Karte zur
Rückseite des Gehäuses, so dass das Halteblech der Karte an der zugehörigen Öffnung in der
Rückseite des Gehäuses ausgerichtet ist (1). Drücken Sie die Karte vorsichtig in den
Erweiterungssteckplatz auf der Riser-Karte (2).
Abbildung 2-37
DEWW
Installieren der Riser-Karte
Installieren einer Erweiterungskarte auf der Riser-Karte
Austauschen der Riser-Karte 37
