Seite 1 HP Compaq Business PC – Hardware- Referenzhandbuch Elite 8300-Serie – Konvertierbarer Minitower Elite 8300-Serie – Microtower Elite 8300-Serie – Small Form Factor Elite 8300-Serie – Ultraschlanker Desktop...
Seite 2 Microsoft, Windows und Windows Vista sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Die Garantien für HP Produkte werden ausschließlich in der entsprechenden, zum Produkt gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
Seite 3: Allgemeines
Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung der HP Compaq Business PCs. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
Seite 4 Allgemeines...
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktmerkmale ............................1 Merkmale der Standardkonfiguration ....................1 Convertible Minitower (CMT) – Komponenten auf der Vorderseite ............3 Microtower (MT) – Komponenten auf der Vorderseite ................. 4 Small Form Factor (SFF) – Komponenten auf der Vorderseite ............5 Ultra-Slim Desktop (USDT) –...
Seite 6 Umwandlung eines Desktop-Systems in ein Minitower-System ............50 Anbringen eines Sicherheitsschlosses ....................52 Kabel-Diebstahlsicherung ....................53 Vorhängeschloss ....................... 54 HP Business PC-Sicherheitssperre ................... 54 Frontblendensicherung ...................... 58 3 Microtower (MT) – Hardware-Upgrades ...................... 60 Wartungsfreundlichkeit ........................60 Warnhinweise und Vorsichtsmaßnahmen ..................60 Entfernen der Abdeckung des Computers ..................
Seite 7 Entfernen und Wiedereinsetzen des primären internen 3,5-Zoll-Festplattenlaufwerks ... 127 Anbringen eines Sicherheitsschlosses ..................... 131 Kabel-Diebstahlsicherung ....................131 Vorhängeschloss ......................132 HP Business PC-Sicherheitssperre ................. 132 Frontblendensicherung ....................136 5 Ultra-Slim Desktop (USDT) – Hardware-Upgrades .................. 138 Wartungsfreundlichkeit ........................138 Warnhinweise und Vorsichtsmaßnahmen ..................138 Anschließen des Netzkabels ......................
Seite 8 Einsetzen und Entfernen einer Anschlussabdeckung ..............157 Anbringen eines Sicherheitsschlosses ..................... 159 Kabel-Diebstahlsicherung ....................159 Vorhängeschloss ......................160 HP Business PC-Sicherheitssperre ................. 160 Frontblendensicherung ....................165 Anhang A Batterieaustausch ........................167 Anhang B Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks ......170 Anhang C Aufheben der Sperre des Smart Cover Lock ................
Seite 9: Produktmerkmale

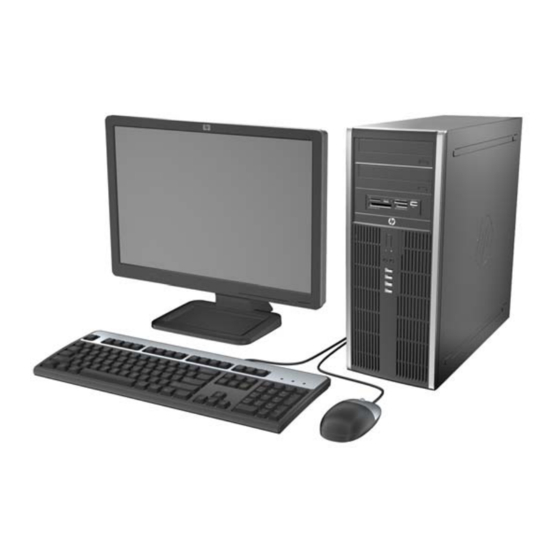

(bestimmte Modelle). Abbildung 1-1 Convertible Minitower-Konfiguration HINWEIS: Der HP Compaq Convertible Minitower kann auf einfache Weise in ein Desktop-System umgewandelt werden. Weitere Informationen hierzu finden Sie im Abschnitt „Umwandlung eines Minitower-Systems in ein Desktop-System“ auf Seite 48 in diesem Handbuch.
Seite 10 Abbildung 1-3 Small Form Factor-Konfiguration HINWEIS: Der Small Form Factor-Computer kann auch als Tower-System verwendet werden. Weitere Informationen hierzu finden Sie im Abschnitt „Umwandeln der Desktop-Konfiguration zu einer Tower-Konfiguration“ auf Seite 102 in diesem Handbuch. Abbildung 1-4 Ultra-Slim Desktop-Konfiguration Kapitel 1 Produktmerkmale...
Seite 11: Convertible Minitower (Cmt) - Komponenten Auf Der Vorderseite
Convertible Minitower (CMT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-5 Komponenten auf der Vorderseite Tabelle 1-1 Komponenten auf der Vorderseite Optische 5,25-Zoll-Laufwerke Mikrofon-/Kopfhöreranschluss 5,25-Zoll-Speicherkarten-Lesegerät (optional)
Seite 12: Microtower (Mt) - Komponenten Auf Der Vorderseite
Microtower (MT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Tabelle 1-2 Komponenten auf der Vorderseite Optische Laufwerke, 5,25 Zoll 3,5-Zoll-Speicherkarten-Lesegerät (optional) LED-Anzeige des Festplattenlaufwerks Dual-State-Netzschalter Mikrofon-/Kopfhöreranschluss...
Seite 13: Small Form Factor (Sff) - Komponenten Auf Der Vorderseite
Small Form Factor (SFF) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Abbildung 1-6 Komponenten auf der Vorderseite Tabelle 1-3 Komponenten auf der Vorderseite Optisches 5,25-Zoll-Laufwerk Mikrofon-/Kopfhöreranschluss Dual-State-Netzschalter...
Seite 14: Ultra-Slim Desktop (Usdt) - Komponenten Auf Der Vorderseite
Ultra-Slim Desktop (USDT) – Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für den optischen Laufwerksschacht. Abbildung 1-7 Komponenten auf der Vorderseite Tabelle 1-4 Komponenten auf der Vorderseite Optisches Laufwerk Mikrofon-/Kopfhöreranschluss Betriebsanzeige...
Seite 15: Convertible Minitower (Cmt) - Komponenten Auf Der Rückseite
RJ-45-Netzwerkanschluss USB 3.0-Anschlüsse HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, öffnet sich ein Dialogfeld, das Sie fragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...
Seite 16: Microtower (Mt) - Komponenten Auf Der Rückseite
USB 3.0-Anschlüsse USB 2.0-Anschlüsse HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...
Seite 17: Small Form Factor (Sff) - Komponenten Auf Der Rückseite
Audio-Eingang (blau) USB 3.0-Anschlüsse HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät am blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit konfigurieren, indem Sie auf das Symbol „Realtek HD Audio Manager“...
Seite 18: Ultra-Slim Desktop (Usdt) - Komponenten Auf Der Rückseite
Ultra-Slim Desktop (USDT) – Komponenten auf der Rückseite Abbildung 1-11 Komponenten auf der Rückseite Tabelle 1-8 Komponenten auf der Rückseite Audio-Ausgang für Audio-Geräte mit eigenem VGA-Monitoranschluss Netzteil (grün) DisplayPort-Monitoranschlüsse Netzkabelanschluss USB 3.0-Anschlüsse Audio-Eingang (blau) USB 2.0-Anschlüsse RJ-45-Netzwerkanschluss PS/2-Tastaturanschluss (lila) PS/2-Mausanschluss (grün) HINWEIS: Bei installierter MXM-Grafikkarte sind alle drei Monitoranschlüsse aktiv.
Seite 19: Komponenten Des Speicherkarten-Lesegeräts
Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Abbildung 1-12 Komponenten des Speicherkarten-Lesegeräts Tabelle 1-9 Komponenten des Speicherkarten-Lesegeräts Steckplatz Karten ●...
Seite 20: Tastatur
Tastatur Abbildung 1-13 Tastaturkomponenten Tabelle 1-10 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen).
Seite 21: Verwenden Der Windows Logo-Taste
Verwenden der Windows Logo-Taste Sie verwenden die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Informationen zur Position der Windows Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Tabelle 1-11 Funktionen der Windows Logo-Taste Die folgenden Windows Logo-Tastenfunktionen sind unter Microsoft Windows XP, Microsoft Windows Vista und Microsoft Windows 7 verfügbar.
Seite 22: Position Der Seriennummer
Tabelle 1-11 Funktionen der Windows Logo-Taste (Fortsetzung) Windows Logo-Taste + Pfeil nach oben Maximiert das Fenster. Windows Logo-Taste + Pfeil nach links Fixiert das Fenster an der linken Seite des Bildschirms. Windows Logo-Taste + Pfeil nach rechts Fixiert das Fenster an der rechten Seite des Bildschirms. Windows Logo-Taste + Pfeil nach unten Minimiert das Fenster.
Seite 23 Abbildung 1-15 Position von Seriennummer und Produkt-ID des Microtower Abbildung 1-16 Position von Seriennummer und Produkt-ID des Small Form Factor Position der Seriennummer...
Seite 24 Abbildung 1-17 Position von Seriennummer und Produkt-ID des Ultra-Slim Desktop (USDT) Kapitel 1 Produktmerkmale...
Seite 25: Hardware-Upgrades Des Convertible Minitower (Cmt)
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
Seite 26: Entfernen Der Abdeckung Des Computers
Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Seite 27: Wiederanbringen Der Abdeckung Des Computers
Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse, bis es einrastet (2). Abbildung 2-2 Anbringen der Abdeckung Wiederanbringen der Abdeckung des Computers...
Seite 28: Entfernen Der Vorderabdeckung
Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 29: Entfernen Der Laufwerksblenden
Entfernen der Laufwerksblenden Bei einigen Modellen gibt es Laufwerksblenden, die die 5,25-Zoll-Laufwerksschächte abdecken und vor dem Installieren eines Laufwerks entfernt werden müssen. So entfernen Sie eine Laufwerksblende: Entfernen Sie die Abdeckung und Frontblende. Ziehen Sie die Blendenhalterung mit den Laufwerksblenden vorsichtig aus der Frontblende, und entfernen Sie anschließend die gewünschte Laufwerksblende.
Seite 30: Wiederanbringen Der Vorderabdeckung
Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Abbildung 2-5 Wiedereinsetzen der Frontblende Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse...
Seite 31 Tabelle 2-1 Systemplatinenanschlüsse Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI3 weiß Erweiterungskarte PCI2 weiß Erweiterungskarte PCI1 weiß Erweiterungskarte Abdeckungssperre HLCK Schwarz Abdeckungssperre Paralleler Anschluss Schwarz Paralleler Anschluss PCI-Express x16 X4PCIEXP weiß Erweiterungskarte heruntergeschaltet zu PCI- Express x4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte...
Seite 32: Installieren Von Zusätzlichem Speicher
Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.
Seite 33: Bestücken Von Dimm-Steckplätzen
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
Seite 34: Einsetzen Von Dimms
Einsetzen von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 35 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 2-7 Einsetzen eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.
Seite 36: Entfernen Oder Installieren Einer Erweiterungskarte
Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über drei Standard-PCI-Steckplätze mit voller Bauhöhe, einen PCI-Express-x1- Erweiterungssteckplatz, einen PCI-Express-x16-Erweiterungssteckplatz und einen PCI-Express-x16- Erweiterungssteckplatz, der auf einen x4-Steckplatz heruntergeschaltet wird. HINWEIS: Sie können eine PCI-Express-x1-, x8- oder x16-Erweiterungskarte in die PCI-Express- x16-Steckplätze einsetzen.
Seite 37 Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein, um den freien Steckplatz zu schützen. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
Seite 38 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Karte gerade aus dem Steckplatz. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt.
Seite 39 Zum Installieren einer neuen Erweiterungskarte schieben Sie die Halterung am Ende der Karte in den Schlitz auf der Gehäuserückseite und drücken die Karte fest in den Steckplatz auf der Systemplatine. Abbildung 2-12 Einsetzen einer Erweiterungskarte HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass sie mit ihrem Anschlussteil fest im Steckplatz sitzt.
Seite 40: Position Der Laufwerke
Position der Laufwerke Abbildung 2-13 Position der Laufwerke (Anzeige der Minitower-Konfiguration) Tabelle 2-2 Position der Laufwerke Drei 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (optische Laufwerke und Speicherkarten- Lesegerät abgebildet) Drei 3,5-Zoll-Festplattenlaufwerksschächte HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.
Seite 41: Ausbauen Eines Laufwerks Aus Einem Laufwerksschacht
Ausbauen eines Laufwerks aus einem Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 42 ● Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 2-15 Trennen des USB-Kabels vom Speicherkarten-Lesegerät ● Wenn Sie eine Festplatte entfernen, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks ab. Abbildung 2-16 Trennen der Festplattenkabel Kapitel 2 Hardware-Upgrades des Convertible Minitower (CMT)
Seite 43 Gehen Sie folgendermaßen vor, um das Laufwerk aus dem Einbauschacht herauszunehmen: ● Drücken Sie die gelbe Laufwerksverriegelung nach unten (1), und ziehen Sie das Laufwerk aus dem Schacht (2), um ein 5,25-Zoll-Laufwerk in der Desktop-Konfiguration auszubauen. ACHTUNG: Wenn auf gelbe die Laufwerksperre gedrückt wird, werden alle 5,25-Zoll- Laufwerke gelöst.
Seite 44 ● Um eine Festplatte aus einem der beiden unteren internen Festplattenschächte zu entfernen, ziehen Sie an dem Festplattensperrmechanismus (1) für diese Festplatte und schieben Sie die Festplatte aus dem Schacht (2). Abbildung 2-19 Herausnehmen eines Festplattenlaufwerks aus den unteren beiden Laufwerksschächten ●...
Seite 45: Installieren Von Treibern
Installieren von Treibern Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA- Anschluss auf der Systemplatine verbunden werden, der als SATA0 gekennzeichnet ist. Wenn Sie eine zweite Festplatte hinzufügen, verbinden Sie sie mit dem hellblauen SATA1-Anschluss. ●...
Seite 46 Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen Festplatte anbringen. Abbildung 2-21 Position der zusätzlichen Führungsschrauben Führungsschraube Gerät Schwarze metrische M3-Schrauben 5,25-Zoll-Laufwerke Silberne 6-32-Standardschrauben 3,5-Zoll-Festplatte im oberen Laufwerksschacht (Schacht 4) Silberne und blaue 6-32-Führungsschrauben zur 3,5-Zoll-Festplatte im mittleren und unteren isolierten Montage Laufwerksschacht (Schacht 5 und 6)
Seite 47: Installieren Eines 5,25-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht
Installieren eines 5,25-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 48 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein (1). Im Lieferumfang sind vier zusätzliche metrische M3-Führungsschrauben enthalten, die an der Halterung des 5,25-Zoll-Laufwerks unter der Zugangsabdeckung eingebaut sind. Die metrischen M3-Schrauben sind schwarz. Unter „Installieren von Treibern“...
Seite 49 Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an. HINWEIS: Das Stromkabel für die optischen Laufwerke ist ein Kabel mit zwei Anschlüssen, das von der Systemplatine zur Rückseite der optischen Laufwerksschächte geleitet wird.
Seite 50 Bei der Installation eines neuen Laufwerks schließen Sie das andere Ende des Datenkabels an den entsprechenden Anschluss auf der Systemplatine an. HINWEIS: Bei der Installation eines neuen optischen SATA-Laufwerks schließen Sie das Datenkabel des ersten optischen Laufwerks an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA2 gekennzeichnet ist.
Seite 51: Installieren Einer Festplatte In Einem Internen Laufwerksschacht
Installieren einer Festplatte in einem internen Laufwerksschacht HINWEIS: Das System unterstützt keine parallelen ATA (PATA)-Festplattenlaufwerke. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. So setzen Sie ein Festplattenlaufwerk in einen internen 3,5-Zoll-Einbauschacht ein: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 52 ● Wenn Sie eine 2,5-Zoll-Festplatte in einem der unteren Schächte (Schacht 5 und 6) einbauen, führen Sie die folgenden Aktionen durch: ◦ Schieben Sie das Laufwerk in die Halterung des Laufwerkfach-Adapters, und stellen Sie sicher, dass der Kontaktstecker am Laufwerk vollständig in den entsprechenden Anschluss innerhalb der Adapterhalterung eingeführt wird.
Seite 53 ◦ Bringen Sie vier silberfarbene und blaue 6-32-Führungsschrauben zur isolierten Montage an der Adapterhalterung an (jeweils zwei an jeder Seite der Halterung). Abbildung 2-28 Anbringen von Führungsschrauben zur isolierten Montage an der Adapterhalterung ● Wenn Sie die Festplatte in dem oberen Schacht (Schacht 4) einbauen, setzen Sie drei silberne Standardschrauben mit 6-32-Gewinde ein (zwei auf der rechten Seite und eine auf der linken Seite in die Schraubenbohrung, die den Strom- und Datenanschlüssen am nächsten ist).
Seite 54 Setzen Sie das Laufwerk wie folgt in den Schacht ein: ACHTUNG: Vergewissern Sie sich, dass die Führungsschrauben mit den zugehörigen Bohrungen im Laufwerkskäfig ausgerichtet sind. Wenn Sie beim Einbau eines Laufwerks in den Laufwerksschacht unnötig Gewalt anwenden, laufen Sie Gefahr, das Laufwerk zu beschädigen. ●...
Seite 55 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite der Festplatte an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit drei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Abbildung 2-32 Anschließen der Strom- und Datenkabel an ein SATA-Festplattenlaufwerk Stecken Sie das andere Ende des Datenkabels in den entsprechenden Anschluss auf der Systemplatine.
Seite 56: Umwandlung Eines Minitower-Systems In Ein Desktop-System
Umwandlung eines Minitower-Systems in ein Desktop- System Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 57 Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet. Wenn das Laufwerk ordnungsgemäß eingesetzt wird, wird es von der Laufwerksverriegelung arretiert. Wiederholen Sie diesen Schritt für jedes Laufwerk. Abbildung 2-34 Einbau eines Laufwerks in ein Desktop-Gehäuse ACHTUNG: Der untere 5,25-Zoll-Einbauschacht ist kürzer als die beiden oberen Schächte.
Seite 58: Umwandlung Eines Desktop-Systems In Ein Minitower-System
Montieren Sie die Blendenhalterung (um 90° drehen) mit dem Logo nach unten, und lassen Sie sie in der Frontblende einrasten. Abbildung 2-35 Umwandlung eines Minitower-Systems in ein Desktop-System Bringen Sie die Frontblende und die obere Abdeckung des Computers wieder an. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein.
Seite 59 Um die Laufwerke im 5,25-Zoll-Laufwerksschacht zu entriegeln, drücken Sie die kurze, gelbe Laufwerksverriegelung (1) nach unten, wie in der Abbildung dargestellt. Ziehen Sie die Laufwerke bei nach unten gedrückter Laufwerksverriegelung aus dem Laufwerksschacht (2). Abbildung 2-36 Entriegeln der 5,25-Zoll-Laufwerke in den Einbauschächten (Desktop) Schieben Sie das Laufwerk vorsichtig in den obersten freien Schacht, bis es einrastet.
Seite 60: Anbringen Eines Sicherheitsschlosses
Schließen Sie die Stromkabel sowie sämtliche Datenkabel an die sich in den 5,25-Zoll- Laufwerksschächten befindenden Laufwerke an. Nehmen Sie die Blendenhalterung wie unter „Entfernen der Laufwerksblenden“ auf Seite 21 beschrieben ab. ACHTUNG: Halten Sie die Blendenhalterung gerade, wenn Sie sie von der Frontblende wegziehen.
Seite 61: Kabel-Diebstahlsicherung
Kabel-Diebstahlsicherung Abbildung 2-39 Anbringen einer Kabel-Diebstahlsicherung Anbringen eines Sicherheitsschlosses...
Seite 62: Vorhängeschloss
Vorhängeschloss Abbildung 2-40 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung 2-41 Befestigen des Kabels an einem feststehenden Gegenstand Kapitel 2 Hardware-Upgrades des Convertible Minitower (CMT)
Seite 63 Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Abbildung 2-42 Anbringen der Kabel-Diebstahlsicherung am Monitor Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des...
Seite 64 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 65 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 2-46 Befestigen des Schlosses am Gehäuse Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
Seite 66: Frontblendensicherung
Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 2-48 Gesicherte Workstation Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So bringen Sie die Sicherheitsschraube an: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 67 Entfernen Sie die Sicherheitsschraube von der Innenseite der Frontblende. Abbildung 2-49 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Befestigen Sie die Schraube durch die Gehäusevorderseite hindurch an der Frontblende. Die Bohrung für die Schraube befindet sich am linken Gehäuserand neben dem oberen Festplatten- Laufwerksschacht.
Seite 68: Microtower (Mt) - Hardware-Upgrades
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Seite 69: Entfernen Der Abdeckung Des Computers
Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 70: Wiederanbringen Der Abdeckung Des Computers
Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse (2). Abbildung 3-2 Anbringen der Abdeckung Stellen Sie sicher, dass die Abdeckung vollständig geschlossen ist (1), und ziehen Sie die beiden Rändelschrauben fest, mit denen die Zugangsabdeckung am Gehäuse befestigt wird (2).
Seite 71: Entfernen Der Vorderabdeckung
Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 72: Wiederanbringen Der Vorderabdeckung
Um eine Laufwerksblende zu entfernen, drücken Sie die beiden übrigen Laschen, welche die Laufwerksblende fixieren, zum äußeren rechten Rand der Blende (1), und schieben Sie die Laufwerksblende nach hinten und nach rechts, um sie zu entfernen (2). Abbildung 3-5 Entfernen einer Laufwerksblende Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken links an der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die rechte Seite der Abdeckung auf das Gehäuse (2), und lassen Sie diese...
Seite 73: Systemplatinenanschluss
Systemplatinenanschluss In den folgenden Abbildungen und Tabellen sind die Komponenten der Laufwerksverbindungen der Systemplatine für Ihr Modell dargestellt bzw. aufgeführt. Abbildung 3-7 Systemplatinenanschlüsse Tabelle 3-1 Systemplatinenanschlüsse Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine DIMM4 (Kanal A) DIMM4 weiß Speichermodul DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul...
Seite 74 Tabelle 3-1 Systemplatinenanschlüsse (Fortsetzung) Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte PCI-Express x16 X4PCIEXP weiß Erweiterungskarte heruntergeschaltet zu PCI- Express x4 PCI Express x16 X16PCIEXP Schwarz Erweiterungskarte PCI1 weiß Erweiterungskarte Kapitel 3 Microtower (MT) – Hardware-Upgrades...
Seite 75: Installieren Von Zusätzlichem Speicher
Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.
Seite 76: Bestücken Von Dimm-Steckplätzen
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
Seite 77: Installieren Von Dimms
Installieren von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 78 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 3-8 Installieren eines DIMM-Moduls HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Richten Sie die Kerbe des Moduls an dem Steg des Speichersockels aus. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.
Seite 79: Entfernen Oder Installieren Einer Erweiterungskarte
Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über einen PCI-Erweiterungssteckplatz, einen PCI Express x1- Erweiterungssteckplatz, einen PCI Express x16-Erweiterungssteckplatz und einen PCI Express x16- Erweiterungssteckplatz mit der reduzierten Bandbreite eines x4-Steckplatzes. HINWEIS: Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI- Express-x16-Steckplatz einsetzen.
Seite 80 Entfernen Sie vor dem Einsetzen einer Erweiterungskarte die Steckplatzabdeckung bzw. eine bereits vorhandene Erweiterungskarte. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
Seite 81 Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Computergehäuse weg nach innen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
Seite 82 Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und dann vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
Seite 83 Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses, und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte dann vorsichtig in den Steckplatz auf der Systemplatine.
Seite 84: Position Der Laufwerke
Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Position der Laufwerke Abbildung 3-15 Position der Laufwerke Tabelle 3-2 Position der Laufwerke Zwei 5,25-Zoll-Laufwerksschächte für optionale Laufwerke (abgebildet sind optische Laufwerke) Ein 3,5-Zoll-Laufwerksschacht für ein optionales Laufwerk (Speicherkarten- Lesegerät abgebildet) Sekundärer interner 3,5-Zoll-Festplattenlaufwerksschacht für optionale Festplatten...
Seite 85: Ein- Und Ausbauen Von Laufwerken
Ein- und Ausbauen von Laufwerken Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre Serial ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss (Kennzeichnung: SATA0) auf der Systemplatine verbunden werden. Wenn Sie ein zweites Festplattenlaufwerk hinzufügen, müssen Sie dieses mit dem hellblauen SATA- Anschluss (Kennzeichnung: SATA1) auf der Systemplatine verbinden.
Seite 86 Führungsschrauben zur isolierten Montage von der alten Festplatte entfernen und an der neuen Festplatte anbringen. Abbildung 3-16 Position der zusätzlichen Führungsschrauben Führungsschraube Gerät Schwarze metrische M3-Schrauben Alle Laufwerke (außer den Festplattenlaufwerken) Silberne und blaue 6-32-Führungsschrauben zur Sekundäre Festplatte isolierten Montage ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw.
Seite 87: Installieren Eines 5,25-Zoll- Oder 3,5-Zoll-Laufwerks In Einen Laufwerksschacht
Installieren eines 5,25-Zoll- oder 3,5-Zoll-Laufwerks in einen Laufwerksschacht ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 88 Wenn Sie ein Speicherkarten-Lesegerät ausbauen, ziehen Sie das USB-Kabel von der Systemplatine ab. Abbildung 3-18 Trennen des USB-Kabels vom Speicherkarten-Lesegerät Die Laufwerke sind durch eine Laufwerksverriegelung mit Freigaberiegeln im Laufwerksschacht arretiert. Heben Sie den Freigaberiegel an der Verriegelung (1) des zu entfernenden Laufwerks an.
Seite 89: Entfernen Eines 5,25-Zoll- Oder 3,5-Zoll-Laufwerks Aus Einem Laufwerksschacht
Entfernen eines 5,25-Zoll- oder 3,5-Zoll-Laufwerks aus einem Laufwerksschacht Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 90 Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Abbildung 3-21 Hineinschieben das Laufwerks in den Laufwerkrahmen Schließen Sie die Strom- und Datenkabel an das Laufwerk an (siehe Abbildungen). Wenn Sie ein optisches Laufwerk einbauen, schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks an.
Seite 91 Ein Speicherkarten-Lesegerät schließen Sie über ein USB-Kabel an den als MEDIA CARD gekennzeichneten USB-Anschluss auf der Systemplatine an. Abbildung 3-23 Anschließen des USB-Kabels des Speicherkarten-Lesegeräts Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine. HINWEIS: Um ein neues optisches SATA-Laufwerk zu installieren, verbinden Sie das Datenkabel für das erste optische Laufwerk mit dem weißen SATA-Anschluss (Kennzeichnung:...
Seite 92: Herausnehmen Des Festplattenlaufwerks Aus Dem Laufwerksschacht
Herausnehmen des Festplattenlaufwerks aus dem Laufwerksschacht HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
Seite 93 Lösen Sie das Laufwerk, indem Sie den Freigaberiegel an der Laufwerksverriegelung anheben (1) und anschließend das Laufwerk vorsichtig aus dem Schacht herausziehen (2). Abbildung 3-25 Entfernen einer Festplatte Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie benötigen diese Schrauben für das neue Laufwerk.
Seite 94: Installieren Einer Festplatte In Einem Internen Laufwerksschacht
Installieren einer Festplatte in einem internen Laufwerksschacht HINWEIS: Das System unterstützt keine PATA-Festplattenlaufwerke. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 95 ● Einbau einer 2,5-Zoll-Festplatte: ◦ Schieben Sie das Laufwerk in die Halterung des Laufwerkfach-Adapters, und stellen Sie sicher, dass der Kontaktstecker am Laufwerk vollständig in den entsprechenden Anschluss innerhalb der Adapterhalterung eingeführt wird. Abbildung 3-27 Hineinschieben des 2,5-Zoll-Laufwerks in die Adapterhalterung ◦...
Seite 96 ◦ Bringen Sie vier silberfarbene und blaue 6-32-Führungsschrauben zur isolierten Montage an der Adapterhalterung an (jeweils zwei an jeder Seite der Halterung). Abbildung 3-29 Anbringen von Führungsschrauben zur isolierten Montage an der Adapterhalterung Schieben Sie das Laufwerk in den Laufwerksschacht, und richten Sie die Führungsschrauben an den Bohrungen aus, bis das Laufwerk einrastet.
Seite 97: Anbringen Eines Sicherheitsschlosses
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit zwei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Abbildung 3-31 Anschließen der Kabel eines Festplattenlaufwerks Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.
Seite 98: Kabel-Diebstahlsicherung
Kabel-Diebstahlsicherung Abbildung 3-32 Anbringen einer Kabel-Diebstahlsicherung Vorhängeschloss Abbildung 3-33 Anbringen eines Vorhängeschlosses Kapitel 3 Microtower (MT) – Hardware-Upgrades...
Seite 99: Hp Business Pc-Sicherheitssperre
HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Abbildung 3-34 Befestigen des Kabels an einem feststehenden Gegenstand Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses...
Seite 100 Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des Monitors. Abbildung 3-36 Sichern des Monitors Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2).
Seite 101 Führen Sie die Tastatur- und Mauskabel durch die Computergehäusesperre. Abbildung 3-38 Durchführen des Tastatur- und Mauskabels Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 3-39 Befestigen des Schlosses am Gehäuse Anbringen eines Sicherheitsschlosses...
Seite 102: Frontblendensicherung
Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen. Abbildung 3-40 Aktivieren des Schlosses Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 3-41 Gesicherte Workstation Frontblendensicherung...
Seite 103 Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus. Ziehen Sie das Netzkabel aus der Steckdose, und trennen Sie alle externen Geräte. ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist.
Seite 104 Befestigen Sie die Schraube durch die Gehäusevorderseite hindurch an der Frontblende. Die Bohrung für die Schraube befindet sich in der Mitte des rechten Gehäuserands zwischen Laufwerksschacht und Lautsprecher. Abbildung 3-43 Installieren der Sicherheitsschraube für die Frontblende Bringen Sie die Abdeckung wieder an. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.
Seite 105: Small Form Factor (Sff) - Hardware-Upgrades
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Seite 106: Entfernen Der Abdeckung Des Computers
Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Seite 107: Wiederanbringen Der Abdeckung Des Computers
Wiederanbringen der Abdeckung des Computers Schieben Sie den vorderen Rand der Zugangsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugangsabdeckung auf das Gehäuse, bis diese einrastet (2). Abbildung 4-2 Anbringen der Abdeckung Wiederanbringen der Abdeckung des Computers...
Seite 108: Entfernen Der Vorderabdeckung
Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 109 Um eine Laufwerksblende zu entfernen, drücken Sie die beiden übrigen Laschen, welche die Laufwerksblende fixieren, zum äußeren rechten Rand der Blende (1), und schieben Sie die Laufwerksblende nach hinten und nach rechts, um sie zu entfernen (2). Abbildung 4-4 Entfernen einer Laufwerksblende Entfernen der Laufwerksblenden 101...
Seite 110: Wiederanbringen Der Vorderabdeckung
Abbildung 4-5 Anbringen der Frontblende Umwandeln der Desktop-Konfiguration zu einer Tower- Konfiguration Der Small Form Factor-PC kann mit einem optionalen Tower-Standfuß, der bei HP erhältlich ist, als Tower-System verwendet werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 111: Systemplatinenanschluss
Umwandeln des Desktop-Systems in ein Tower-System HINWEIS: Um den Computer bei der Verwendung als Tower-System zu stabilisieren, empfiehlt HP die Verwendung eines optionalen Tower-Standfußes. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein.
Seite 112 Tabelle 4-1 Systemplatinenanschlüsse Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine DIMM4 (Kanal A) DIMM4 weiß Speichermodul DIMM3 (Kanal A) DIMM3 Schwarz Speichermodul DIMM2 (Kanal B). DIMM2 weiß Speichermodul DIMM1 (Kanal B) DIMM1 Schwarz Speichermodul Netztaste SATAPWR1 Schwarz (nicht benutzt) Netztaste SATAPWR0 Schwarz Optische SATA-Laufwerke und SATA-Festplattenlaufwerke...
Seite 113: Installieren Von Zusätzlichem Speicher
Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.
Seite 114: Bestücken Von Dimm-Steckplätzen
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
Seite 115: Installieren Von Dimms
Installieren von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 116 Drehen Sie das Gehäuse des internen Laufwerksschachts nach oben, um auf die Speichersteckplätze auf der Systemplatine zuzugreifen. Abbildung 4-8 Aufrichten des Laufwerkskäfigs Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Abbildung 4-9 Installieren eines DIMM-Moduls HINWEIS:...
Seite 117 Schieben Sie das Speichermodul ein und achten Sie darauf, dass es vollständig einrastet und fest sitzt. Vergewissern Sie sich, dass sich die Halterungen in der Verriegelungsposition befinden (3). Wiederholen Sie die Schritte 8 und 9, um weitere Module einzusetzen. Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß...
Seite 118: Entfernen Oder Installieren Einer Erweiterungskarte
Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über einen PCI-Erweiterungssteckplatz, einen PCI Express x1- Erweiterungssteckplatz, einen PCI Express x16-Erweiterungssteckplatz und einen PCI Express x16- Erweiterungssteckplatz mit der reduzierten Bandbreite eines x4-Steckplatzes. HINWEIS: Die PCI- und PCI-Express-Steckplätze unterstützen nur Low Profile-Karten. Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI-Express-x16- Steckplatz einsetzen.
Seite 119 Bevor Sie eine Erweiterungskarte installieren, entfernen Sie die Steckplatzabdeckung oder die vorhandene Erweiterungskarte am Computergehäuse. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
Seite 120 Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und anschließend vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
Seite 121 Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte dann vorsichtig in den Steckplatz auf der Systemplatine (2).
Seite 122: Position Der Laufwerke
Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Position der Laufwerke Abbildung 4-16 Position der Laufwerke Tabelle 4-2 Position der Laufwerke Interner 3,5-Zoll-Festplattenlaufwerksschacht 3,5-Zoll-Laufwerksschacht für ein optionale Laufwerke (Speicherkarten- Lesegerät abgebildet)
Seite 123: Ein- Und Ausbauen Von Laufwerken
Ein- und Ausbauen von Laufwerken Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Das primäre Serial ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen primären SATA-Anschluss (Kennzeichnung: SATA0) auf der Systemplatine verbunden werden. Wenn Sie ein zweites Festplattenlaufwerk hinzufügen, müssen Sie dieses mit dem hellblauen SATA- Anschluss (Kennzeichnung: SATA1) auf der Systemplatine verbinden.
Seite 124 Silberne 6-32-Standardschrauben Sekundäre Festplatte Insgesamt sind im Lieferumfang fünf zusätzliche silberne 6-32-Standardschrauben enthalten. Vier davon werden als Führungsschrauben für eine sekundäre Festplatte benötigt. Die fünfte Schraube dient zur Befestigung der Frontblende (weitere Informationen finden Sie unter „Frontblendensicherung“ auf Seite 136). ACHTUNG: So vermeiden Sie Datenverluste und Beschädigungen des Computers oder Laufwerks: Wenn Sie ein Laufwerk installieren oder entfernen, fahren Sie das Betriebssystem ordnungsgemäß...
Seite 125: Ausbauen Eines 5,25-Zoll-Laufwerks Aus Einem Laufwerksschacht
Ausbauen eines 5,25-Zoll-Laufwerks aus einem Laufwerksschacht ACHTUNG: Entfernen Sie alle Wechseldatenträger, bevor Sie das Laufwerk aus dem Computer ausbauen. Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß...
Seite 126 Wenn Sie ein optisches Laufwerk ausbauen, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks ab. ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht am Kabel selbst, um es nicht zu beschädigen. Abbildung 4-19 Trennen der Strom- und Datenkabel Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position.
Seite 127: Installieren Eines 5,25-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht
Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten, um das Laufwerk vom Laufwerkskäfig zu trennen (1). Schieben Sie nun das Laufwerk bis zum Anschlag zurück, während Sie gleichzeitig auf die Laufwerksverriegelung drücken. Nehmen Sie anschließend das Laufwerk nach oben aus dem Laufwerkskäfig (2) heraus. Abbildung 4-21 Ausbauen des 5,25-Zoll-Laufwerks Installieren eines 5,25-Zoll-Laufwerks in einen 5,25-Zoll-Laufwerksschacht...
Seite 128 Setzen Sie vier metrische M3-Führungsschrauben in die unteren Bohrungen auf beiden Seiten des Laufwerks ein. Im Lieferumfang befinden sich vier zusätzliche metrische M3- Führungsschrauben, die vorne am Gehäuse unter der Frontblende befestigt sind. Die metrischen M3-Führungsschrauben sind schwarz. Unter „Ein- und Ausbauen von Laufwerken“ auf Seite 115 finden Sie eine Abbildung mit der Lage der zusätzlichen metrischen M3- Führungsschrauben.
Seite 129 Stellen Sie den Laufwerkskäfig aufrecht. Abbildung 4-24 Aufrechtstellen des Laufwerkskäfigs Schließen Sie das SATA-Datenkabel an den weißen SATA-Anschluss auf der Systemplatine an, der als SATA2 gekennzeichnet ist. Verlegen Sie das Datenkabel durch die Kabelführungen. ACHTUNG: Die beiden Kabelführungen verhindern, dass das Datenkabel beim Anheben oder Absenken des Laufwerkskäfigs gequetscht wird.
Seite 130: Ausbauen Eines 3.5-Zoll-Laufwerks Aus Einem Laufwerksschacht
Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position. ACHTUNG: Achten Sie darauf, keine Kabel oder Leitungen beim Drehen des Laufwerkskäfigs zu beschädigen. Abbildung 4-26 Drehen des Laufwerkskäfigs in die ursprüngliche Position Bringen Sie die Abdeckung und Frontblende wieder an (wenn sie entfernt wurden). Wenn der Computer auf einem Standfuß...
Seite 131: Installieren Eines 3.5-Zoll-Laufwerks In Einen 5,25-Zoll-Laufwerksschacht
Ziehen Sie die Laufwerkskabel an der Rückseite des Laufwerks ab, oder – wenn Sie ein Speicherkarten-Lesegerät entfernen – ziehen Sie das USB-Kabel wie in der folgenden Abbildung dargestellt von der Systemplatine ab. Abbildung 4-27 Trennen des USB-Kabels vom Speicherkarten-Lesegerät Drücken Sie die grüne Laufwerksverriegelung auf der linken Seite des Laufwerks nach unten, um das Laufwerk vom Laufwerkskäfig zu trennen (1).
Seite 132 Gehäuse unter der Frontblende befestigt sind. Für sekundäre Festplatten benötigen Sie Standardschrauben mit 6-32-Gewinde. Alle anderen Laufwerke (ausgenommen der primären Festplatte) benötigen metrische M3-Schrauben. Die von HP mitgelieferten metrischen M3-Schrauben sind schwarz, die Standardschrauben mit 6-32-Gewinde sind silber. Eine Abbildung der Position der Führungsschrauben finden Sie unter...
Seite 133 Schließen Sie die Laufwerkskabel an: Um ein zweites Festplattenlaufwerk zu installieren, verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit den entsprechenden rückseitigen Anschlüssen des Laufwerks und das andere Ende des Datenkabels mit dem hellblauen Anschluss mit der Kennzeichnung SATA1 auf der Systemplatine.
Seite 134 Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. 126 Kapitel 4 Small Form Factor (SFF) – Hardware-Upgrades...
Seite 135: Entfernen Und Wiedereinsetzen Des Primären Internen 3,5-Zoll-Festplattenlaufwerks
Entfernen und Wiedereinsetzen des primären internen 3,5-Zoll- Festplattenlaufwerks HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 3,5-Zoll-Festplattenlaufwerk befindet sich unter dem Netzteil. So bauen Sie die Festplatte aus und wieder ein: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 136 Bringen Sie das Netzteil in aufrechte Position. Das Festplattenlaufwerk befindet sich unter dem Netzteil. Abbildung 4-34 Aufstellen des Netzteils Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks ab. Abbildung 4-35 Abziehen der Kabel eines Festplattenlaufwerks 128 Kapitel 4 Small Form Factor (SFF) –...
Seite 137 Drücken Sie auf den grünen Freigaberiegel neben dem Festplattenlaufwerk (1). Schieben Sie das Laufwerk bei gedrücktem Riegel bis zum Anschlag nach vorne, und nehmen Sie es nach oben aus dem Schacht heraus (2). Abbildung 4-36 Ausbauen der Festplatte Wenn Sie ein Festplattenlaufwerk einbauen möchten, müssen Sie die silberfarbenen und blauen Führungsschrauben zur isolierten Montage aus der alten Festplatte entfernen und in die neue Festplatte eindrehen.
Seite 138 Richten Sie die Führungsschrauben an den Steckplätzen am Laufwerksgehäuse aus, drücken Sie das Laufwerk nach unten in den Schacht hinein, und schieben Sie es so weit wie möglich nach hinten, bis es einrastet. Abbildung 4-38 Einbauen der Festplatte Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an.
Seite 139: Anbringen Eines Sicherheitsschlosses
Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Kabel-Diebstahlsicherung Abbildung 4-40 Anbringen einer Kabel-Diebstahlsicherung Anbringen eines Sicherheitsschlosses 131...
Seite 140: Vorhängeschloss
Vorhängeschloss Abbildung 4-41 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. Abbildung 4-42 Befestigen des Kabels an einem feststehenden Gegenstand 132 Kapitel 4 Small Form Factor (SFF) – Hardware-Upgrades...
Seite 141 Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Abbildung 4-43 Anbringen der Kabel-Diebstahlsicherung am Monitor Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des...
Seite 142 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 143 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 4-47 Befestigen der Sperre am Gehäuse Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
Seite 144: Frontblendensicherung
Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 4-49 Gesicherte Workstation Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 145 Entfernen Sie eine der fünf silbernen 6-32-Standardschrauben, die vorne am Gehäuse hinter der Blende befestigt sind. Abbildung 4-50 Entfernen der Sicherheitsschraube der Frontblende Bringen Sie die Frontblende wieder an. Setzen Sie die Sicherheitsschraube neben dem mittleren Freigaberiegel der Frontblende ein, um die Frontblende zu fixieren.
Seite 146: Ultra-Slim Desktop (Usdt) - Hardware-Upgrades
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Seite 147: Anschließen Des Netzkabels
Anschließen des Netzkabels Wenn Sie das Netzteil anschließen, ist es wichtig, die nachfolgenden Schritte zu befolgen, um sicherzustellen, dass sich das Netzkabel nicht vom Computer löst. Verbinden Sie das runde Ende des Netzkabels mit dem Netzanschluss an der Rückseite des Computers (1).
Seite 148: Entfernen Der Abdeckung Des Computers
Entfernen der Abdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 149: Wiederanbringen Der Abdeckung Des Computers
Wiederanbringen der Abdeckung des Computers Richten Sie die Führungsnasen der Abdeckung mit den Schlitzen am Gehäuse aus, und schieben Sie die Abdeckung bis zum Anschlag in Richtung der Vorderseite des Gehäuses (1). Ziehen Sie die Rändelschraube an, um die Abdeckung zu befestigen (2). Abbildung 5-3 Wiederanbringen der Abdeckung des Computers Wiederanbringen der Abdeckung des Computers 141...
Seite 150: Entfernen Der Vorderabdeckung
Entfernen der Vorderabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 151: Wiederanbringen Der Vorderabdeckung
Drücken Sie die beiden Verriegelungen, die die Laufwerksblende fixieren, zum äußeren linken Rand der Blende (1), und ziehen Sie die Laufwerksblende nach innen, um sie zu entfernen (2). Abbildung 5-5 Entfernen der Laufwerksblende Wiederanbringen der Vorderabdeckung Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten.
Seite 152: Umwandeln Der Desktop-Konfiguration Zu Einer Tower-Konfiguration
Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. HINWEIS: Bei HP ist eine optionale Quick Release-Halterung zur Montage des Computers an einer Wand, einem Tisch oder einer Swing Arm-Halterung erhältlich. 144 Kapitel 5 Ultra-Slim Desktop (USDT) – Hardware-Upgrades...
Seite 153: Systemplatinenanschluss
Systemplatinenanschluss In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse dargestellt bzw. aufgeführt. Abbildung 5-8 Systemplatinenanschluss Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine SATA 3.0 SATA1 Hellblau Optisches Laufwerk Netztaste SATA PWR1 weiß Optisches Laufwerk Mobile PCI Express Module Schwarz Grafikkarte Abdeckungssensor...
Seite 154: Installieren Von Zusätzlichem Speicher
Installieren von zusätzlichem Speicher Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Dabei handelt es sich um SO-DIMM-Module (Small Outline Dual Innline Memory Module). SO-DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-SODIMMs bestückt werden.
Seite 155: Bestücken Von Sodimm-Steckplätzen
Bestücken von SODIMM-Steckplätzen Auf der Systemplatine befinden sich zwei SO-DIMM-Steckplätze, d. h. ein Steckplatz pro Kanal. Die Steckplätze sind mit XMM1 und XMM3 gekennzeichnet. Der Steckplatz XMM1 ist Speicherkanal A zugeordnet. Der Steckplatz XMM3 ist Speicherkanal B zugeordnet. Abbildung 5-9 Position der SODIMM-Steckplätze Tabelle 5-1 Position der SODIMM-Steckplätze...
Seite 156: Installieren Von Sodimms
Installieren von SODIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 157 Um ein SODIMM-Modul zu entfernen, drücken Sie die beiden Verriegelungen links und rechts des SODIMM-Moduls nach außen (1), und ziehen Sie dann das SODIMM-Modul aus dem Steckplatz (2). Abbildung 5-10 Entfernen eines SODIMM-Moduls Schieben Sie das neue SODIMM-Modul in einem ca. 30°-Winkel in den Steckplatz hinein (1), und drücken Sie es dann nach unten (2), bis die Riegel einrasten.
Seite 158: Austauschen Des Optischen Laufwerks
Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Der Computer erkennt den zusätzlichen Speicher beim Hochfahren automatisch. Austauschen des optischen Laufwerks Der extraflache Desktop verwendet ein optisches Slimline-SATA (Serial ATA)-Laufwerk. Herausnehmen des optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem...
Seite 159 Ziehen Sie die Kabel an der Rückseite des optischen Laufwerks ab (1), drücken Sie den grünen Freigaberiegel an der hinteren rechten Seite des Laufwerks in Richtung Mitte des Laufwerks (2), und schieben Sie das Laufwerk durch die Frontblende aus dem Schacht heraus (3). ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht am Kabel selbst, um es nicht zu beschädigen.
Seite 160: Vorbereiten Des Neuen Optischen Laufwerks
Vorbereiten des neuen optischen Laufwerks Bevor das neue optische Laufwerk verwendet werden kann, muss der Freigaberiegel angebracht werden. Entfernen Sie die Schutzfolie vom Klebeband am Freigaberiegel. Richten Sie die Öffnungen am Freigaberiegel mit den Stiften an der Seite des optischen Laufwerks aus, ohne dass der Freigaberiegel dabei mit dem optischen Laufwerk in Berührung kommt.
Seite 161: Installieren Des Neuen Optischen Laufwerks
Installieren des neuen optischen Laufwerks HINWEIS: Wenn Sie ein optisches Laufwerk in einen Schacht einsetzen, in dem sich zuvor kein Laufwerk befunden hat, müssen Sie die Abdeckung und die Laufwerksblende entfernen, die die Öffnung des Schachts abdeckt, bevor Sie fortfahren können. Befolgen Sie die Anleitungen unter „Entfernen der Abdeckung des Computers“...
Seite 162: Einbauen Der Festplatte
Einbauen der Festplatte HINWEIS: Der Ultra-Slim Desktop unterstützt nur interne 2,5-Zoll-SATA (Serial ATA)- Festplattenlaufwerke. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 2,5-Zoll-Festplattenlaufwerk befindet sich in einer Halterung unter dem optischen Laufwerk.
Seite 163 Heben Sie die Festplattenhalterung gerade nach oben aus dem Gehäuse heraus. Abbildung 5-16 Entfernen der Festplattenhalterung Entfernen Sie die vier Führungsschrauben von den Seiten der Festplattenhalterung. Abbildung 5-17 Entfernen der Führungsschrauben Heben Sie die Festplatte in der Halterung an (1), und ziehen Sie das Laufwerk aus dem Gehäuse heraus (2).
Seite 164 Um zu verhindern, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung berührt, heben Sie die Festplatte an, bis deren Oberseite oben an der Halterung anliegt (1), und schieben Sie dann die neue Festplatte in die Halterung (2). ACHTUNG: Achten Sie darauf, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung nicht berührt, wenn Sie die Festplatte in die Halterung...
Seite 165: Einsetzen Und Entfernen Einer Anschlussabdeckung
Wenn Sie die Halterung des Festplattenlaufwerks wieder in das Gehäuse einsetzen möchten, richten Sie die Führungsschrauben an den Öffnungen am Laufwerksschacht aus, senken Sie die Halterung nach unten in den Laufwerksschacht ab (1), und drücken Sie den Griff an der Halterung ganz nach unten (2), so dass das Laufwerk richtig eingesetzt ist und einrastet.
Seite 166 So installieren Sie die Anschlussabdeckung: Führen Sie die Kabel durch die untere Öffnung an der Anschlussabdeckung (1), und schließen Sie die Kabel an den hinteren Anschlüssen des Computers an. Schieben Sie die Nasen an der Anschlussabdeckung in die Schlitze an der Rückseite des Gehäuses hinein, und schieben Sie die Abdeckung nach rechts, um sie sicher anzubringen (2).
Seite 167: Anbringen Eines Sicherheitsschlosses
Anbringen eines Sicherheitsschlosses Kabel-Diebstahlsicherung An der Rückseite des Computers befinden sich zwei Öffnungen für Kabel-Diebstahlsicherungen. Wenn keine Anschlussabdeckung vorhanden ist, sollte die Öffnung neben der Rändelschraube verwendet werden. Wenn eine Anschlussabdeckung installiert ist, sollte die Öffnung ganz rechts verwendet werden. Abbildung 5-24 Anbringen einer Kabel-Diebstahlsicherung ohne Anschlussabdeckung Abbildung 5-25...
Seite 168: Vorhängeschloss
Vorhängeschloss Abbildung 5-26 Anbringen eines Vorhängeschlosses HP Business PC-Sicherheitssperre Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. Abbildung 5-27 Befestigen des Kabels an einem feststehenden Gegenstand 160 Kapitel 5 Ultra-Slim Desktop (USDT) – Hardware-Upgrades...
Seite 169 Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Abbildung 5-28 Anbringen der Kabel-Diebstahlsicherung am Monitor Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des...
Seite 170 Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 171 Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Abbildung 5-32 Befestigen der Sperre am Gehäuse Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
Seite 172 Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Abbildung 5-34 Gesicherte Workstation 164 Kapitel 5 Ultra-Slim Desktop (USDT) – Hardware-Upgrades...
Seite 173: Frontblendensicherung
Frontblendensicherung Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Seite 174 Setzen Sie die Sicherungsschraube durch den mittleren Freigaberiegel der Frontblende in das Gehäuse ein, um die Frontblende zu fixieren. Abbildung 5-36 Installieren der Sicherheitsschraube für die Frontblende Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.
Seite 175: Anhang A Batterieaustausch
Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
Seite 176 Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen. Typ 1 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Abbildung A-1 Herausnehmen einer Knopfzelle (Typ1) Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
Seite 177 Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Abbildung A-3 Herausnehmen einer Knopfzelle (Typ3) HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein.
Seite 178: Anhang B Entfernen Und Wiedereinsetzen Eines 3,5-Zoll-Sata-Festplattenlaufwerks
Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks Einige Modelle sind mit einem SATA-Wechselfestplattengehäuse im internen 5,25-Zoll- Laufwerksschacht konfiguriert. Die Festplatte befindet sich in einer Halterung, die schnell und einfach aus dem Laufwerksschacht entfernt werden kann. So nehmen Sie ein Laufwerk aus der Halterung und setzen es wieder ein: HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten...
Seite 179 Entfernen Sie den Klebestreifen, der den Thermosensor oben an der Festplatte fixiert (1), und entfernen Sie den Thermosensor von der Halterung (2). Abbildung B-2 Entfernen des Thermosensors Entfernen Sie die vier Schrauben vom unteren Teil der Festplattenhalterung. Abbildung B-3 Entfernen der Sicherheitsschrauben...
Seite 180 Schieben Sie die Festplatte wieder hinein, um sie von der Halterung zu lösen, und heben Sie sie an und aus der Halterung heraus. Abbildung B-4 Ausbauen der Festplatte Platzieren Sie die neue Festplatte in der Halterung, und schieben Sie die Festplatte wieder hinein, so dass sie im SATA-Anschluss auf der Platine der Halterung sitzt.
Seite 181 Bringen Sie die vier Schrauben wieder am unteren Teil der Halterung an, um das Laufwerk sicher zu befestigen. Abbildung B-6 Anbringen der Sicherheitsschrauben Platzieren Sie den Thermosensor oben auf der Festplatte an einer Position, die das Etikett nicht bedeckt (1), und befestigen Sie den Thermosensor mit dem Klebestreifen oben auf der Festplatte (2).
Seite 182 Schieben Sie die Abdeckung auf die Halterung (1), und ziehen Sie die Schraube an der Rückseite der Halterung wieder an, um die Abdeckung zu befestigen (2). Abbildung B-8 Anbringen der Halterungsabdeckung Schieben Sie die Festplattenhalterung in das Gehäuse am Computer, und verriegeln Sie es mit dem bereitgestellten Schlüssel.
Seite 183: Anhang C Aufheben Der Sperre Des Smart Cover Lock
– Bestellen Sie diesen Schlüssel, bevor Sie ihn benötigen. So erhalten Sie einen FailSafe-Schlüssel: ● Wenden Sie sich an einen HP Servicepartner. Bestellen Sie unter der Teilenummer 166527-001 den schraubenschlüsselartigen Schlüssel oder unter der Teilenummer 166527-002 den schraubendreherartigen Schlüssel.
Seite 184 Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer aktiven Steckdose verbunden ist. Ziehen Sie den Netzstecker, um einer Beschädigung der Systemkomponenten im Computer vorzubeugen. Entfernen Sie mit dem Smart Cover FailSafe-Schlüssel die beiden Sicherheitsschrauben, mit denen das Smart Cover Lock am Systemgehäuse befestigt ist.
Seite 185 Abbildung C-3 Entfernen der Schrauben der Smart Cover-Sperre des Small Form Factor Sie können jetzt die Abdeckung des Computers entfernen. Um das Smart Cover Lock wieder zu befestigen, bringen Sie die Sicherheitsschrauben wieder an. Verwenden des Smart Cover FailSafe-Schlüssels zur Entfernung des Smart Cover Lock 177...
Seite 186: Anhang D Elektrostatische Entladung
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
Seite 187: Anhang E Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung
Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Lassen Sie an allen Seiten des Computers, an denen sich Lüftungsschlitze befinden, und über dem Monitor ungefähr 10 cm Abstand, damit für eine ausreichende Luftzirkulation gesorgt ist.
Seite 188: Vorsichtsmaßnahmen Für Optische Laufwerke
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
Seite 189: Index
Index Entfernen Entfernen des automatischen Abdeckung CMT-Computer, Abdeckung Vorlageneinzugs (MT) 71 CMT, wieder anbringen 19 Entfernen des automatischen Entfernen des automatischen CMT-Erweiterungskarte 28 Vorlageneinzugs (SFF) 110 Vorlageneinzugs (CMT) 18 CMT-Frontblende 20 MT einsetzen 71 Entfernen des automatischen CMT-Laufwerke 33 SFF einsetzen 110 Vorlageneinzugs (MT) 61 CMT-Laufwerksblenden 21 Entfernen des automatischen...
Seite 190 MT Security (IP-Sicherheit) 94 CMT-Vorhängeschloss 54 SFF, wieder anbringen 102 Komponenten auf der Rückseite MT-Frontblende 94 SFF Security (IP-Sicherheit) CMT 7 MT HP Business PC- MT 8 Sicherheitssperre 91 USDT, wieder anbringen 143 SFF 9 MT-Vorhängeschloss 90 USDT Security (IP-...
Seite 191 SFF-Steckplatzbestückung Vorbereitungen für den Versand Spezifikationen zu CMT 24 Spezifikationen zu MT 67 Vorderseite, Komponenten Spezifikationen zu SFF 105 CMT 3 Spezifikationen zu USDT 146 MT 4 USDT einsetzen 146 SFF 5 USDT-Steckplatzbestückung USDT 6 Speicherkarten-Lesegerät Windows Logo-Taste 13 CMT einsetzen 39 Entfernen des automatischen Vorlageneinzugs (CMT) 33 Entfernen des automatischen...

HP Compaq Elite 8300 Serie Hardware-Referenzhandbuch

1 Produktmerkmale

2 Hardware-Upgrades des Convertible Minitower (CMT)

3 Microtower (MT) - Hardware-Upgrades

4 Small Form Factor (SFF) - Hardware-Upgrades

5 Ultra-Slim Desktop (USDT) - Hardware-Upgrades

Anhang A Batterieaustausch

Anhang B Entfernen und Wiedereinsetzen eines 3,5-Zoll-SATA-Festplattenlaufwerks

Anhang C Aufheben der Sperre des Smart Cover Lock

Anhang D Elektrostatische Entladung

Anhang E Betriebshinweise, Allgemeine Pflegehinweise und Transportvorbereitung

Index

Quicklinks

Verwandte Anleitungen für HP Compaq Elite 8300 Serie

Inhaltszusammenfassung für HP Compaq Elite 8300 Serie

Inhaltsverzeichnis
