11. Das zur Karte gehörige Kabel weist an einem Ende einen einzelnen Stecker und am anderen
Ende zwei Stecker auf. Verbinden Sie den Einzelstecker des Kabels mit der Rückseite der Karte
(1). Verbinden Sie den grünen Stecker am anderen Ende des Kabels mit dem grünen 12-Volt-
USB-Anschluss auf der Systemplatine (2). Der grüne Anschluss ist so konstruiert, dass der
Kabelstecker nur an einer Seite des Anschlusses einrastet. Verbinden Sie den schwarzen
Stecker mit einem der beiden schwarzen 12-Volt-USB-Anschlüsse auf der Systemplatine (3).
HINWEIS:
Erweiterungskarten zu installieren. Dabei werden die grünen Stecker auf der Systemplatine zu
einem Stecker verbunden. Die schwarzen Anschlüsse auf der Systemplatine sind hingegen
separate Anschlüsse.

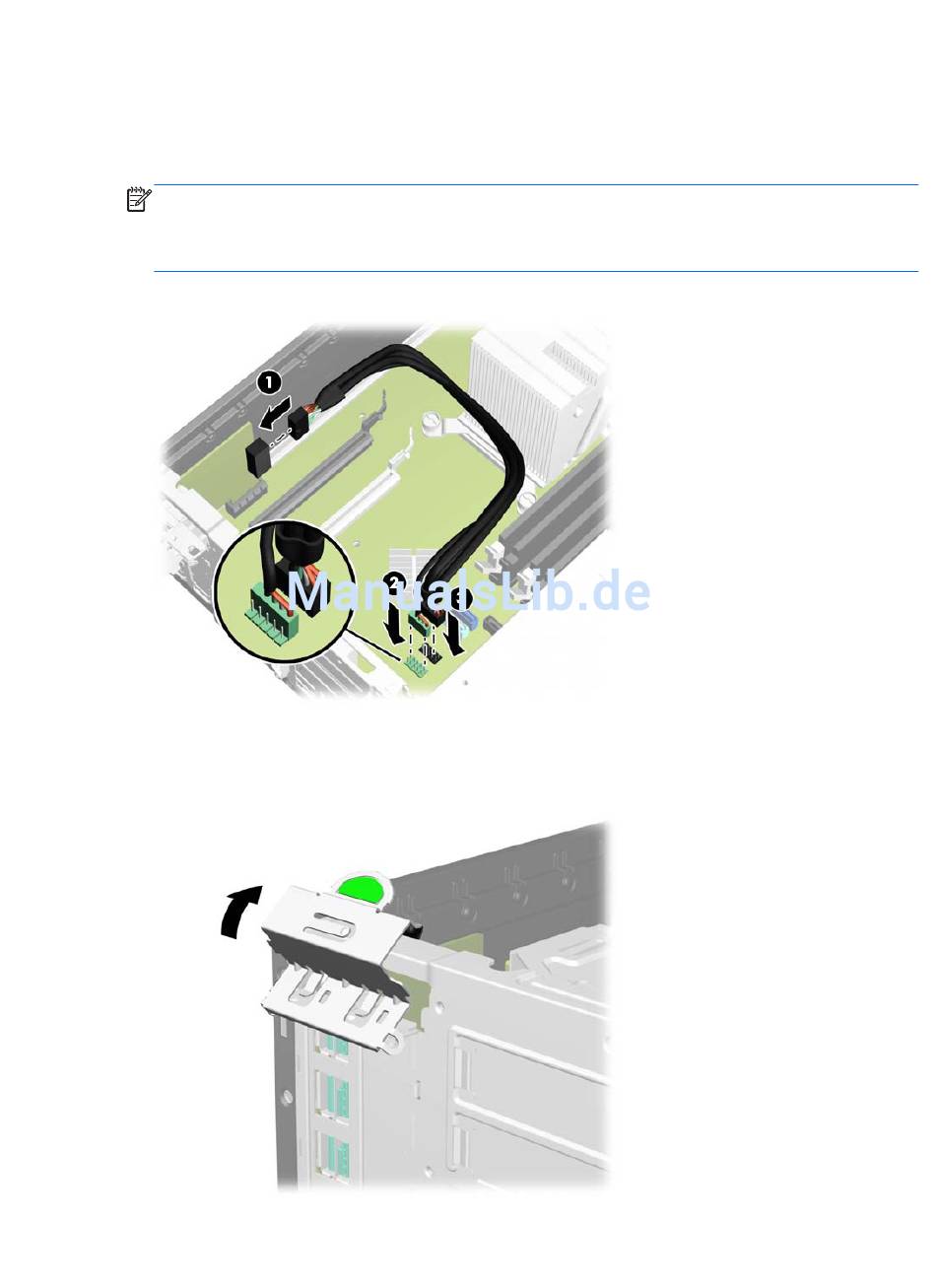

Abbildung 2-18
12. Schließen Sie die Verriegelung der Steckplatzabdeckung wieder, um die Erweiterungskarte zu
sichern.
Abbildung 2-19
DEWW
Die Systemplatinenanschlüsse ermöglichen es Ihnen, zwei 12-Volt-PoweredUSB-
Anschließen des 12-Volt-PoweredUSB-Kabels
Schließen der Verriegelung der Steckplatzabdeckung
Installieren einer Erweiterungskarte mit halber Bauhöhe 25
