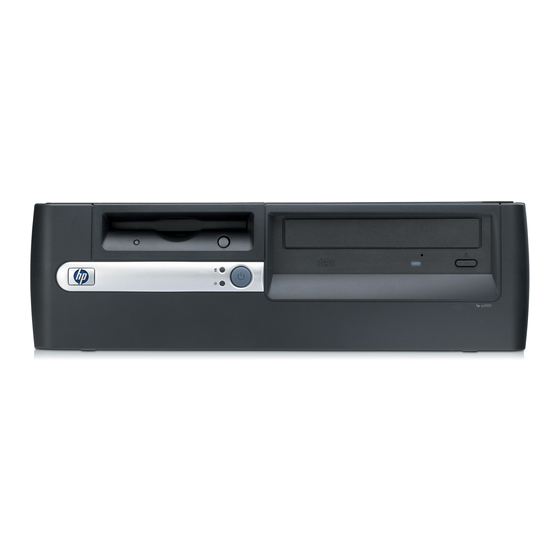

HP rp5000 Referenzhandbuch
Vorschau ausblenden
Andere Handbücher für rp5000:
- Sicherheits- und zulassungshinweise (9 Seiten) ,
- Einführung (35 Seiten)
Verwandte Anleitungen für HP rp5000
Inhaltszusammenfassung für HP rp5000
- Seite 1 Hardware-Referenzhandbuch HP Point of Sale System rp5000 Dokument-Teilenummer: 337853-042 Juni 2005 In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells.
- Seite 2 Informationen ergebenden Risiken trägt der Benutzer. Windows ist eine Marke der Microsoft Corporation in den USA und/oder anderen Ländern. Die Garantien für HP Produkte werden ausschließlich in der entsprechenden, zum Produkt gehörigen Garantieerklärung beschrieben. Aus dem vorliegenden Dokument sind keine weiter reichenden Garantieansprüche abzuleiten.
-
Seite 3: Inhaltsverzeichnis
Installieren einer Erweiterungskarte ........2–10 Herausnehmen der HP USB+Power-Karte ....... . . 2–13 Einbauen von zusätzlichen Laufwerken . - Seite 4 Transportvorbereitung ..........G–3 Index www.hp.com Hardware-Referenzhandbuch...
-
Seite 5: Produktmerkmale
Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale des HP Point of Sale System rp5000 sind je nach Modell verschieden. Sie erhalten eine vollständige Auflistung der auf Ihrem Computer installierten Hard- und Software, wenn Sie Diagnostics für Windows® ausführen. Anleitungen zur Verwendung dieses Dienstprogramms finden Sie im Fehlerbeseitigungs-Handbuch auf der Documentation CD. -
Seite 6: Komponenten Auf Der Vorderseite
Die Laufwerkskonfiguration kann sich je nach Modell unterscheiden. Komponenten auf der Vorderseite LED-Anzeige für das Diskettenlaufwerk Betriebsanzeige (optional) Diskettenlaufwerk (optional) Netzschalter Diskettenauswurftaste (optional) LED-Anzeige für das optische Laufwerk (optional) Optisches Laufwerk (optional, CD-ROM- Auswurftaste des optischen Laufwerks oder DVD-ROM-Laufwerk) (optional) LED-Anzeige für die Festplatte 1–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 7: Komponenten Auf Der Rückseite
Komponenten auf der Rückseite Komponenten auf der Rückseite Netzkabelanschluss n RJ-45-Netzwerkanschluss Spannungsumschalter l Paralleler Anschluss PS/2-Mausanschluss Monitoranschluss PS/2-Tastaturanschluss USB+Power-Anschluss Universal Serial Bus (USB) Audioanschluss Serieller Anschluss ✎ Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Hardware-Referenzhandbuch www.hp.com 1–3... -
Seite 8: Windows Logo-Taste
Benutzerwechsel, wenn Sie nicht mit einer Netzwerk- Domäne verbunden sind. Windows Logo-Taste + r Ruft das Dialogfeld Ausführen auf. Windows Logo-Taste + u Ruft den Dienstprogramm-Manager auf. Windows Logo-Taste + Tab Aktiviert die nächste Schaltfläche in der Taskleiste. 1–4 www.hp.com Hardware-Referenzhandbuch... -
Seite 9: Abnehmen Der Schutzkappe Des Seriellen Anschlusses
Die seriellen Anschlüsse mit Stromversorgung sind durch eine Plastikschutzkappe geschützt. Schalten Sie den Computer aus, und nehmen Sie die Schutzkappe vor dem Anschließen eines Point of Sale-Geräts an den seriellen Anschluss mit Stromversorgung ab. Abnehmen der Schutzkappe des seriellen Anschlusses Hardware-Referenzhandbuch www.hp.com 1–5... -
Seite 10: Position Der Serien- Und Der Produktnummer
Jeder Computer verfügt über eine eindeutige Seriennummer und Produktnummer, die sich auf der oberen Abdeckung des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit der Kundenunterstützung in Verbindung setzen. Position der Serien- und der Produktnummer 1–6 www.hp.com Hardware-Referenzhandbuch... -
Seite 11: Hardware-Aufrüstung
Metallgegenstand berühren, um sich statisch zu entladen. Weitere Informationen zur Vermeidung elektrostatischer Entladung finden Sie Anhang F, „Elektrostatische Entladung“ in diesem Handbuch. Ä ACHTUNG: Schalten Sie den Computer aus, und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie die Gehäuseabdeckung abnehmen. Hardware-Referenzhandbuch www.hp.com 2–1... -
Seite 12: Abnehmen Der Gehäuseabdeckung Und Der Frontblende
Verriegelung nach oben, und halten Sie sie in dieser Position 1, um die Gehäuseabdeckung zu lösen. 4. Schieben Sie die Gehäuseabdeckung einen guten Zentimeter nach hinten 2, und nehmen Sie sie dann vom Gehäuse ab. Abnehmen der Abdeckung des Computers 2–2 www.hp.com Hardware-Referenzhandbuch... - Seite 13 Um den Computer wieder zusammenzusetzen, führen Sie die obigen Schritte in der umgekehrten Reihenfolge durch. ✎ Um die Frontblende wieder anzubringen, setzen Sie die zwei Nasen unten an der Blende ein und drücken Sie oben gegen das Gehäuse, bis die drei oberen Nasen einrasten. Hardware-Referenzhandbuch www.hp.com 2–3...
-
Seite 14: Installieren Von Zusätzlichem Speicher
PC3200-DIMM je nach der Frequenz des CPU-Front-Side-Busses mit 266 MHz oder 333 MHz betrieben. Die DDR1-SDRAM-DIMMs müssen darüber hinaus: ■ eine CAS-Latenzzeit von 2 oder 2,5 (CL = 2 oder CL = 2,5) unterstützen ■ mit den obligatorischen SPD-Informationen nach JEDEC ausgestattet sein 2–4 www.hp.com Hardware-Referenzhandbuch... - Seite 15 Wenn eine Speicherfrequenz mit einer nicht unterstützten CPU-Busfrequenz kombiniert wird, wird das System mit der höchsten unterstützten Speichergeschwindigkeit ausgeführt. Wenn Sie beispielsweise ein 333 MHz-DIMM mit einem 400 MHz-CPU-Bus kombinieren, läuft das System mit 266 MHz, der höchsten unterstützten Speichergeschwindigkeit. Hardware-Referenzhandbuch www.hp.com 2–5...
-
Seite 16: Installieren Von Ddr1-Sdram-Dimms
3. Nehmen Sie die Gehäuseabdeckung und die Frontblende ab (siehe „Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). Ä ACHTUNG: Überprüfen Sie die Position aller Kabel, bevor Sie den Easy Access-Laufwerksschacht anheben oder absenken, um Beschädigungen zu vermeiden. 2–6 www.hp.com Hardware-Referenzhandbuch... - Seite 17 4. Heben Sie den Easy Access-Laufwerksschacht an, sodass er sich in einer aufrechten Position befindet. Anheben des Easy Access-Laufwerksschachts 5. Suchen Sie die Speichermodulsteckplätze. Å VORSICHT: Lassen Sie die internen Systemkomponenten vor dem Berühren ausreichend abkühlen, um Verbrennungen durch heiße Bauteile zu vermeiden. Hardware-Referenzhandbuch www.hp.com 2–7...
- Seite 18 9. Bringen Sie den Easy Access-Laufwerksschacht zurück in die normale Position. Achten Sie beim Herunterlassen des Easy Access-Laufwerksschachts darauf, dass die Kabel nicht gequetscht werden. 10. Bringen Sie die Frontblende und die Gehäuseabdeckung wieder an. Der Computer erkennt den zusätzlichen Speicher beim nächsten Hochfahren automatisch. 2–8 www.hp.com Hardware-Referenzhandbuch...
-
Seite 19: Herausnehmen Des Erweiterungskartengehäuses
4. Ziehen Sie sämtliche Kabel heraus, die an die Erweiterungskarten angeschlossen sind. 5. Fassen Sie das Erweiterungskartengehäuse an den grün markierten Stellen an, und ziehen Sie es gerade nach oben aus dem Gehäuse heraus. Herausnehmen des Erweiterungskartengehäuses Hardware-Referenzhandbuch www.hp.com 2–9... -
Seite 20: Installieren Einer Erweiterungskarte
3. Nehmen Sie die Gehäuseabdeckung des Computers ab (siehe „Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). 4. Nehmen Sie das Erweiterungskartengehäuse heraus, und suchen Sie den Steckplatz, in den Sie die Erweiterungskarte einsetzen möchten (siehe „Herausnehmen des Erweiterungskartengehäuses“ in diesem Kapitel). 2–10 www.hp.com Hardware-Referenzhandbuch... - Seite 21 Hardware-Aufrüstung 5. Lösen Sie die Verriegelung, die die PCI-Steckplatzabdeckungen sichert 1, indem Sie sie nach außen drehen. 6. Schieben Sie die Steckplatzabdeckung heraus 2. Abnehmen der Steckplatzabdeckung Hardware-Referenzhandbuch www.hp.com 2–11...
- Seite 22 9. Setzen Sie das Erweiterungskartengehäuse wieder ein. Ä ACHTUNG: Wenn Sie eine Erweiterungskarte herausnehmen und keine neue Karte einsetzen, muss die Öffnung für den freien Steckplatz durch eine Metallabdeckung geschlossen werden, damit eine ordnungsgemäße Ventilation zur Kühlung der internen Komponenten gewährleistet ist. 2–12 www.hp.com Hardware-Referenzhandbuch...
-
Seite 23: Herausnehmen Der Hp Usb+Power-Karte
3. Nehmen Sie die Gehäuseabdeckung des Computers ab (siehe „Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). 4. Suchen Sie die HP USB+Power-Karte auf der Systemplatine. 5. Heben Sie die Verriegelung der Steckplatzabdeckung der Karte an. Lösen der Verriegelung der Steckplatzabdeckung Hardware-Referenzhandbuch www.hp.com... - Seite 24 Sie sie in Richtung Gehäuseinneres, um sie aus dem Gehäuserahmen zu nehmen. Achten Sie darauf, dass die Karte dabei andere Komponenten nicht beschädigt. Herausnehmen der USB+Power-Karte Zum Wiedereinsetzen der USB+Power-Karte führen Sie diese Schritte in umgekehrter Reihenfolge durch. 2–14 www.hp.com Hardware-Referenzhandbuch...
-
Seite 25: Einbauen Von Zusätzlichen Laufwerken
Gewinde) befinden sich auf der Vorderseite des Gehäuses hinter der Frontblende. Für Festplatten werden Standardschrauben mit 6-32-Gewinde verwendet. Für alle anderen Laufwerke werden M3-Schrauben mit metrischem Gewinde verwendet. Die von HP bereitgestellten Schrauben mit metrischem Gewinde sind schwarz, die Schrauben mit Standardgewinde silbern. -
Seite 26: Positionen Der Laufwerke
Festplatte einbauen möchten, müssen Sie die Blende hierfür bestellen. Führen Sie Computer Setup aus, um die Typen und Speicherkapazitäten der in Ihren Computer eingebauten Speichergeräte zu ermitteln. Weitere Informationen hierzu finden Sie im Computer Setup (F10) Utility Handbuch auf der Documentation CD. 2–16 www.hp.com Hardware-Referenzhandbuch... -
Seite 27: Ausbauen Eines Optischen Laufwerks Oder Diskettenlaufwerks
„Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). 4. Stellen Sie den Easy Access-Laufwerksschacht in eine aufrechte Position. 5. Ziehen Sie das Signalkabel und das Stromkabel des Laufwerks ab. 6. Bringen Sie den Easy Access-Laufwerksschacht zurück in die normale Position. Hardware-Referenzhandbuch www.hp.com 2–17... - Seite 28 ACHTUNG: Wenn Sie das optische Laufwerk nicht ersetzen, müssen Sie eine 5,25-Zoll-Laufwerksblende anbringen, damit eine ordnungsgemäße Ventilation zur Kühlung der internen Komponenten gewährleistet ist. Wenden Sie sich an Ihren HP Servicepartner, um die entsprechende Blende zu bestellen, wenn Sie Ihren Computer neu konfigurieren. 2–18 www.hp.com...
-
Seite 29: Einbauen Eines Optionalen Optischen Laufwerks
Computer und alle externen Geräte aus. 2. Ziehen Sie den Netzstecker, und trennen Sie alle Verbindungen zu Peripheriegeräten. 3. Nehmen Sie die Gehäuseabdeckung und die Frontblende ab (siehe „Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). Hardware-Referenzhandbuch www.hp.com 2–19... - Seite 30 ACHTUNG: Verwenden Sie als Führungsschrauben nur 5 mm lange Schrauben. Längere Schrauben können die inneren Laufwerkskomponenten beschädigen. ✎ Verwenden Sie bei einem Laufwerksaustausch die vier Schrauben des ursprünglichen Laufwerks für das neue Laufwerk. Die Schrauben dienen als Laufwerksführung. Anbringen von Führungsschrauben am optischen Laufwerk 2–20 www.hp.com Hardware-Referenzhandbuch...
- Seite 31 Sie das Laufwerk dann nach hinten 2. Einbauen des optischen Laufwerks ✎ Wenn das Laufwerk an seinem Platz ist, rasten die Freigaberiegel automatisch ein. 7. Stellen Sie den Easy Access-Laufwerksschacht aufrecht, und schließen Sie das Flachbandkabel und das Audiokabel an die Systemplatine an. Hardware-Referenzhandbuch www.hp.com 2–21...
- Seite 32 Das Laufwerk wird automatisch erkannt und der Computer neu konfiguriert. Ä ACHTUNG: Stellen Sie bei der Wartung sicher, dass die Kabel ordnungsgemäß verlegt sind, wenn Sie den Computer wieder zusammenbauen. Eine nicht ordnungsgemäße Verlegung der Kabel kann zu einer Beschädigung des Computers führen. 2–22 www.hp.com Hardware-Referenzhandbuch...
-
Seite 33: Aufrüsten Der Festplatte
„Abnehmen der Gehäuseabdeckung und der Frontblende“ in diesem Kapitel). 4. Stellen Sie den Easy Access-Laufwerksschacht in eine aufrechte Position. 5. Ziehen Sie das Strom- und das Datenkabel an der Rückseite des Laufwerks ab. Abziehen der Kabel von der Festplatte Hardware-Referenzhandbuch www.hp.com 2–23... - Seite 34 Laufwerks für das neue Laufwerk. Die Schrauben dienen als Laufwerksführung. Für das Lösen und Festschrauben der Führungsschrauben ist ein Torx-Schraubendreher T-15 erforderlich. ✎ Wenn die von Ihnen eingebaute Festplatte nicht automatisch erkannt wird, finden Sie Informationen in Anhang C, „Installationshinweise für Festplatten.“ 2–24 www.hp.com Hardware-Referenzhandbuch...
-
Seite 35: Einbauen Einer Festplatte In Einen 3,5-Zoll-Laufwerksschacht
Wenn Sie ein anderes 3,5-Zoll-Gerät als ein Diskettenlaufwerk oder eine Festplatte einbauen möchten, müssen Sie die entsprechende Blende hierfür anbringen. Wenden Sie sich an Ihren HP Servicepartner, um die entsprechende Blende zu bestellen, wenn Sie Ihren Computer neu konfigurieren. ✎... - Seite 36 4. Nehmen Sie die Diskettenlaufwerksblende ab, indem Sie die Nase nach innen drücken 1 und die Laufwerksblende 2 von der Frontblende des Computers abziehen. ✎ Der Typ der Blende ist je nach Konfiguration des Computers unterschiedlich. Abnehmen der Diskettenlaufwerksblende 2–26 www.hp.com Hardware-Referenzhandbuch...
- Seite 37 Beim Einbau eines Diskettenlaufwerks werden die Führungsschrauben (vorne und hinten) an den J-förmigen Schlitzen ausgerichtet. Setzen Sie die Führungsschrauben in die J-förmigen Schlitze ein, und schieben Sie das Laufwerk nach hinten, bis es einrastet. Einbauen einer Festplatte in einen 3,5-Zoll-Laufwerksschacht Hardware-Referenzhandbuch www.hp.com 2–27...
- Seite 38 Laufwerksblende anbringen. Wenn Sie ein anderes 3,5-Zoll-Gerät als ein Diskettenlaufwerk oder eine Festplatte einbauen möchten, müssen Sie die entsprechende Blende hierfür anbringen. Wenden Sie sich an Ihren HP Servicepartner, um die entsprechende Blende zu bestellen, wenn Sie Ihren Computer neu konfigurieren. Anbringen der 3,5-Zoll-Laufwerksblende 7.
-
Seite 39: A Technische Daten
Technische Daten HP Point of Sale System rp5000 Abmessungen Desktop Höhe 3,95 Zoll 10,3 cm Breite 13,3 Zoll 33,78 cm Tiefe (höherer Wert, wenn eine 15,1 Zoll 38,35 cm Sicherungsvorrichtung angebracht ist) Gewicht 21 Pfund 9,53 kg Temperaturbereich Betrieb 50° bis 95 °F 10°... - Seite 40 Technische Daten HP Point of Sale System rp5000 (Fortsetzung) Netzteil 115 V 230 V Betriebsspannungsbereich 90 bis 132 V~ 180 bis 264 V~ Nennspannung 100 bis 127 V~ 200 bis 240 V~ Nennfrequenz 50 bis 60 Hz 50 bis 60 Hz...
-
Seite 41: B Konfiguration Der Seriellen Anschlüsse Mit Stromversorgung
Konfiguration der seriellen Anschlüsse mit Stromversorgung Die vier seriellen Anschlüsse des HP Point of Sale System rp5000 können als serielle Standardanschlüsse (ohne Stromversorgung) oder als serielle Anschlüsse mit Stromversorgung konfiguriert werden. Einige Point of Sale-Geräte verwenden einen seriellen Anschluss mit Stromversorgung. - Seite 42 Konfiguration der seriellen Anschlüsse mit Stromversorgung 4. Stellen Sie den Easy Access-Laufwerksschacht aufrecht, um auf die Systemplatine zugreifen zu können. 5. Um die Konfiguration des seriellen COM-2-Anschlusses zu ändern, entfernen Sie die HP USB+Power-Karte. Weitere Informationen finden Sie in Kapitel 2, „Herausnehmen der HP USB+Power-Karte“.
- Seite 43 Geräten konfiguriert wurden, können Sie das Point of Sale-Gerät anschließen, das die Stromversorgung über den seriellen Anschluss zulässt. Die nachfolgende Abbildung zeigt die Position der Jumper für die seriellen Anschlüsse: Position der Jumper für die seriellen Anschlüsse Hardware-Referenzhandbuch www.hp.com B–3...
- Seite 44 Konfiguration der seriellen Anschlüsse mit Stromversorgung B–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 45: C Installationshinweise Für Festplatten
„Installationshinweise für Ultra ATA-Laufwerke“ in diesem Anhang. Bei allen HP Festplatten sind die Jumper für die Kabelauswahlfunktion voreingestellt. Daher sind keine Änderungen der Jumper-Einstellungen der vorhandenen bzw. zusätzlichen Laufwerke erforderlich. Wenn Sie eine Festplatte eines anderen Herstellers verwenden, lesen Sie in der entsprechenden Dokumentation nach, um eine ordnungsgemäße... -
Seite 46: Installationshinweise Für Ultra Ata-Laufwerke
Beachten Sie die folgenden Hinweise, wenn Sie zusätzliche Ultra ATA-Laufwerke einbauen: ■ Bei Verwendung mehrerer Ultra ATA-Laufwerke empfiehlt HP, die Laufwerke auf die primären und sekundären Ultra ATA-Kanäle aufzuteilen, um eine optimale Leistung zu erzielen. Schließen Sie das zusätzliche Laufwerk mit einem zusätzlichen Ultra ATA-Kabel an die Systemplatine an. - Seite 47 Laufwerksrahmen eingesetzt werden kann. Zusätzliche Führungsschrauben befinden sich auf der Vorderseite des Gehäuses hinter der Frontblende. Bei einigen Laufwerken werden M3-Schrauben mit metrischem Gewinde verwendet. Die von HP mitgelieferten Schrauben mit metrischem Gewinde sind schwarz. Die von HP mitgelieferten Standardschrauben sind silbern.
- Seite 48 Installationshinweise für Festplatten C–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 49: Batterieaustausch
Batterien, Batteriesätze und Akkus dürfen nicht mit dem gewöhnlichen Hausmüll entsorgt werden. Um sie der Wiederverwertung oder dem Sondermüll zuzuführen, nutzen Sie die öffentlichen Sammelstellen, oder setzen Sie sich bezüglich der Entsorgung mit einem HP Partner in Verbindung. Hardware-Referenzhandbuch www.hp.com... - Seite 50 Nehmen Sie die Batterie aus ihrer Halterung. Herausnehmen einer Knopfzelle (Typ 1) b. Setzen Sie die neue Batterie mit dem Pluspol nach oben in die Halterung ein. Die Batterie rastet automatisch in der richtigen Position ein, wenn sie eingesetzt wird. D–2 www.hp.com Hardware-Referenzhandbuch...
- Seite 51 Um die Batterie aus ihrer Halterung zu lösen, drücken Sie die Metallklammer zurück, mit der die Batterie an einer Seite gehalten wird. b. Die Batterie springt aus der Halterung, und Sie können sie herausnehmen. Herausnehmen einer Knopfzelle (Typ 2) Hardware-Referenzhandbuch www.hp.com D–3...
- Seite 52 5. Stecken Sie den Netzstecker ein, und schalten Sie den Computer ein. 6. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest. Informationen hierzu finden Sie im Computer Setup (F10) Utility Handbuch auf der Documentation CD. D–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 53: Anbringen Eines Sicherheitsschlosses
Sicherheitsschlösser Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Anbringen eines Kabelschlosses Hardware-Referenzhandbuch www.hp.com E–1... - Seite 54 Sicherheitsschlösser Anbringen eines Vorhängeschlosses E–2 www.hp.com Hardware-Referenzhandbuch...
-
Seite 55: F Elektrostatische Entladung
Arbeiten Sie auf einer geerdeten Oberfläche, wenn Sie die Teile aus den Schutzbehältern nehmen. ■ Vermeiden Sie eine Berührung der Stifte, Leitungen und Schaltungsbauteile. ■ Erden Sie sich immer, bevor Sie Komponenten oder Bauteile berühren, die gegenüber elektrostatischen Entladungen empfindlich sind. Hardware-Referenzhandbuch www.hp.com F–1... -
Seite 56: Erdungsmethoden
■ Verwenden Sie eine transportable Wartungsausrüstung mit einer Antistatik-Arbeitsmatte. Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen HP Servicepartner. ✎ Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem HP Servicepartner. F–2 www.hp.com... -
Seite 57: G Allgemeine Pflegehinweise Und Transportvorbereitung
Sonneneinstrahlung sowie vor extremen Temperaturen. Weitere Informationen zu den empfohlenen Betriebstemperatur- und Luftfeuchtigkeitsbereichen für den Computer finden Sie in Anhang A, „Technische Daten“ in diesem Handbuch. ■ Schützen Sie den Computer und die Tastatur vor dem Eindringen von Flüssigkeiten. Hardware-Referenzhandbuch www.hp.com G–1... -
Seite 58: Vorsichtsmaßnahmen Für Optische Laufwerke
Sie mindestens eine Stunde, bevor Sie das Gerät ausschalten. Wenn Sie das Gerät sofort nutzen, können Lesefehler auftreten. ■ Stellen Sie das Laufwerk niemals an einem Ort auf, an dem es hoher Feuchtigkeit, extremen Temperaturen, Vibrationen oder direkter Sonneneinstrahlung ausgesetzt ist. G–2 www.hp.com Hardware-Referenzhandbuch... -
Seite 59: Reinigung
Sicherheit Wenn Fremdkörper oder Flüssigkeiten in das CD-ROM-Laufwerk gelangen, ziehen Sie sofort den Netzstecker des Computers. Lassen Sie das Laufwerk in diesem Fall von einem HP Servicepartner prüfen. Transportvorbereitung Falls Sie den Computer versenden müssen, beachten Sie die folgenden Hinweise: 1. - Seite 60 Steckplätzen sitzen, bevor Sie den Computer verschicken. 7. Verpacken Sie die Systemkomponenten und Peripheriegeräte in der Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen. ✎ Angaben zu Umgebungsbedingungen finden Sie in Anhang A, „Technische Daten“ in diesem Handbuch. G–4 www.hp.com Hardware-Referenzhandbuch...
-
Seite 61: Index
