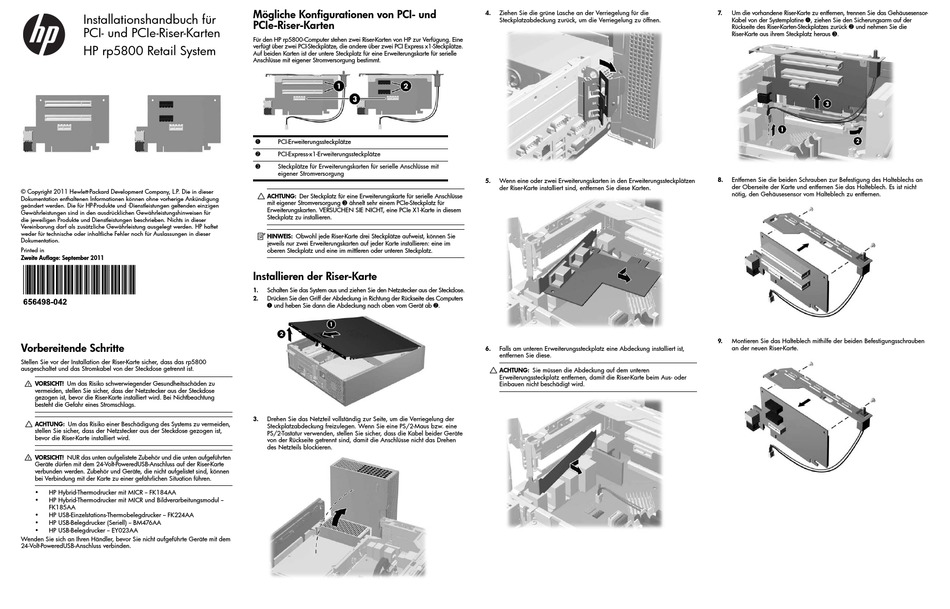

HP rp5800 Installationshandbuch

Installationshandbuch für
PCI- und PCIe-Riser-Karten
HP rp5800 Retail System
© Copyright 2011 Hewlett-Packard Development Company, L.P. Die in dieser
Dokumentation enthaltenen Informationen können ohne vorherige Ankündigung
geändert werden. Die für HP-Produkte und -Dienstleistungen geltenden einzigen
Gewährleistungen sind in den ausdrücklichen Gewährleistungshinweisen für
die jeweiligen Produkte und Dienstleistungen beschrieben. Nichts in dieser
Vereinbarung darf als zusätzliche Gewährleistung ausgelegt werden. HP haftet
weder für technische oder inhaltliche Fehler noch für Auslassungen in dieser
Dokumentation.
Printed in
Zweite Auflage: September 2011
Vorbereitende Schritte
Stellen Sie vor der Installation der Riser-Karte sicher, dass das rp5800
ausgeschaltet und das Stromkabel von der Steckdose getrennt ist.
VORSICHT! Um das Risiko schwerwiegender Gesundheitsschäden zu
vermeiden, stellen Sie sicher, dass der Netzstecker aus der Steckdose
gezogen ist, bevor die Riser-Karte installiert wird. Bei Nichtbeachtung
besteht die Gefahr eines Stromschlags.
ACHTUNG: Um das Risiko einer Beschädigung des Systems zu vermeiden,
stellen Sie sicher, dass der Netzstecker aus der Steckdose gezogen ist,
bevor die Riser-Karte installiert wird.
VORSICHT! NUR das unten aufgelistete Zubehör und die unten aufgeführten
Geräte dürfen mit dem 24-Volt-PoweredUSB-Anschluss auf der Riser-Karte
verbunden werden. Zubehör und Geräte, die nicht aufgelistet sind, können
bei Verbindung mit der Karte zu einer gefährlichen Situation führen.
• HP Hybrid-Thermodrucker mit MICR -- FK184AA
• HP Hybrid-Thermodrucker mit MICR und Bildverarbeitungsmodul --
FK185AA
• HP USB-Einzelstations-Thermobelegdrucker -- FK224AA
• HP USB-Belegdrucker (Seriell) -- BM476AA
• HP USB-Belegdrucker -- EY023AA
Wenden Sie sich an Ihren Händler, bevor Sie nicht aufgeführte Geräte mit dem
24-Volt-PoweredUSB-Anschluss verbinden.
Mögliche Konfigurationen von PCI- und
PCIe-Riser-Karten
Für den HP rp5800-Computer stehen zwei Riser-Karten von HP zur Verfügung. Eine
verfügt über zwei PCI-Steckplätze, die andere über zwei PCI Express x1-Steckplätze.
Auf beiden Karten ist der untere Steckplatz für eine Erweiterungskarte für serielle
Anschlüsse mit eigener Stromversorgung bestimmt.
1 PCI-Erweiterungssteckplätze
PCI-Express-x1-Erweiterungssteckplätze
2
3 Steckplätze für Erweiterungskarten für serielle Anschlüsse mit
eigener Stromversorgung
ACHTUNG: Der Steckplatz für eine Erweiterungskarte für serielle Anschlüsse
mit eigener Stromversorgung 3 ähnelt sehr einem PCIe-Steckplatz für
Erweiterungskarten. VERSUCHEN SIE NICHT, eine PCIe X1-Karte in diesem
Steckplatz zu installieren.
HINWEIS: Obwohl jede Riser-Karte drei Steckplätze aufweist, können Sie
jeweils nur zwei Erweiterungskarten auf jeder Karte installieren: eine im
oberen Steckplatz und eine im mittleren oder unteren Steckplatz.
Installieren der Riser-Karte
1. Schalten Sie das System aus und ziehen Sie den Netzstecker aus der Steckdose.
2.
Drücken Sie den Griff der Abdeckung in Richtung der Rückseite des Computers
1 und heben Sie dann die Abdeckung nach oben vom Gerät ab 2.
3. Drehen Sie das Netzteil vollständig zur Seite, um die Verriegelung der
Steckplatzabdeckung freizulegen. Wenn Sie eine PS/2-Maus bzw. eine
PS/2-Tastatur verwenden, stellen Sie sicher, dass die Kabel beider Geräte
von der Rückseite getrennt sind, damit die Anschlüsse nicht das Drehen
des Netzteils blockieren.
4. Ziehen Sie die grüne Lasche an der Verriegelung für die
Steckplatzabdeckung zurück, um die Verriegelung zu öffnen.
5.
Wenn eine oder zwei Erweiterungskarten in den Erweiterungssteckplätzen
der Riser-Karte installiert sind, entfernen Sie diese Karten.
6. Falls am unteren Erweiterungssteckplatz eine Abdeckung installiert ist,
entfernen Sie diese.
ACHTUNG: Sie müssen die Abdeckung auf dem unteren
Erweiterungssteckplatz entfernen, damit die Riser-Karte beim Aus- oder
Einbauen nicht beschädigt wird.
7. Um die vorhandene Riser-Karte zu entfernen, trennen Sie das Gehäusesensor-
Kabel von der Systemplatine 1, ziehen Sie den Sicherungsarm auf der
Rückseite des Riser-Karten-Steckplatzes zurück 2 und nehmen Sie die
Riser-Karte aus ihrem Steckplatz heraus 3.
8.
Entfernen Sie die beiden Schrauben zur Befestigung des Halteblechs an
der Oberseite der Karte und entfernen Sie das Halteblech. Es ist nicht
nötig, den Gehäusesensor vom Halteblech zu entfernen.
9. Montieren Sie das Halteblech mithilfe der beiden Befestigungsschrauben
an der neuen Riser-Karte.
