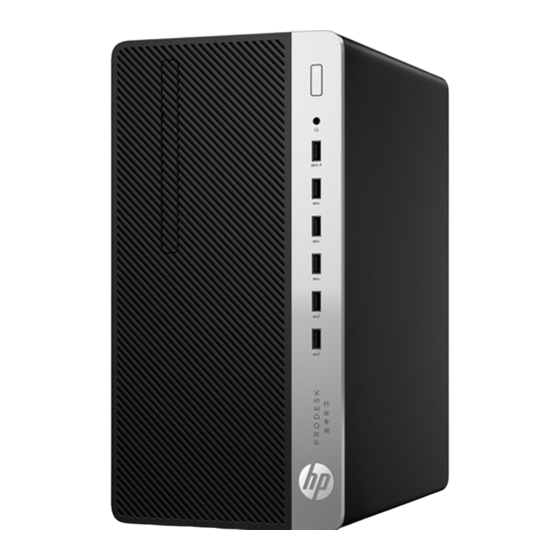

HP ProDesk 600 G3 MT Referenzhandbuch

HP ProDesk 600 G3 MT Referenzhandbuch

Hardware-referenzhandbuch business pc
Vorschau ausblenden Andere Handbücher für ProDesk 600 G3 MT:
Inhaltsverzeichnis

Werbung

Hardware-Referenzhandbuch
HP ProDesk 600/680 G3 MT Business PC

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HP ProDesk 600 G3 MT

  • Seite 1 Hardware-Referenzhandbuch HP ProDesk 600/680 G3 MT Business PC...
  • Seite 2 Funktionen stehen möglicherweise nicht auf stimmen Sie den Bedingungen des Ihrem Computer zur Verfügung. HP Endbenutzer-Lizenzvertrags (EULA) zu. HP haftet – ausgenommen für die Verletzung Wenn Sie diese Lizenzbedingungen nicht des Lebens, des Körpers, der Gesundheit oder Nicht alle Funktionen sind in allen Editionen akzeptieren, müssen Sie das unbenutzte...
  • Seite 3: Allgemeines

    Allgemeines Dieses Handbuch bietet grundlegende Informationen für die Aufrüstung der HP ProDesk Business PCs. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines...
  • Seite 5: Inhaltsverzeichnis

    Einbauen eines 9,5 mm schmalen optischen Laufwerks ..............22 Ausbauen einer Festplatte ........................ 24 Einbauen einer Festplatte ......................... 26 Anbringen eines Sicherheitsschlosses ........................ 29 Diebstahlsicherung ........................... 29 Vorhängeschloss ..........................29 HP Business PC-Sicherheitsschloss V2 ..................... 30 Frontblendensicherheit ........................35 Anhang A Batterieaustausch ........................... 36...
  • Seite 6 Anhang B Elektrostatische Entladung ......................39 Vermeiden von elektrostatischen Schäden ......................39 Erdungsmethoden ............................... 39 Anhang C Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers ........40 Hinweise zu Betrieb und Routine-Pflege des Computers ................... 40 Vorsichtsmaßnahmen für optische Laufwerke ....................41 Betrieb ...............................
  • Seite 7: Produktfunktionen

    Funktionen der Standardkonfiguration Die jeweiligen Funktionen können sich je nach Modell unterscheiden. Wenn Sie Unterstützung benötigen oder mehr über die installierte Hard- und Software auf Ihrem Computermodell erfahren möchten, führen Sie das Dienstprogramm HP Support Assistant aus. Funktionen der Standardkonfiguration...
  • Seite 8: Komponenten An Der Vorderseite

    Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für den optischen Laufwerksschacht. 5,25-Zoll-Laufwerksschacht (hinter der Blende) USB 2.0-Anschluss mit HP Sleep and Charge* Schmales optisches Laufwerk (optional) USB 2.0-Anschluss Dual-State-Netzschalter USB 3.x-Anschlüsse (2)
  • Seite 9: Komponenten An Der Rückseite

    S4/S5 (2) HINWEIS: Wenn Sie eine USB-Tastatur verwenden, empfiehlt HP, die Tastatur an einen der USB 2.0-Anschlüsse mit der Funktion Wake aus S4/S5 anzuschließen. Wenn ein Gerät an die Audioeingangsbuchse angeschlossen wird, öffnet sich ein Dialogfeld mit der Frage, ob Sie den Anschluss für ein Gerät mit Mikrofoneingang oder für Kopfhörer verwenden möchten.
  • Seite 10: Nicht-Vpro-Systeme

    S4/S5 (4) HINWEIS: Wenn Sie eine USB-Tastatur verwenden, empfiehlt HP, die Tastatur an einen der USB 2.0-Anschlüsse mit der Funktion Wake aus S4/S5 anzuschließen. Wenn ein Gerät an die Audioeingangsbuchse angeschlossen wird, öffnet sich ein Dialogfeld mit der Frage, ob Sie den Anschluss für ein Gerät mit Mikrofoneingang oder für Kopfhörer verwenden möchten.
  • Seite 11: Position Der Seriennummer

    Position der Seriennummer Jedem Computer wird eine eigene Seriennummer und eine Produkt-ID-Nummer zugewiesen, die sich an der Außenseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Support in Verbindung setzen. Position der Seriennummer...
  • Seite 12: Hardware-Upgrades

    Arbeiten für Computerbenutzer beschrieben. Das Handbuch für sicheres und angenehmes Arbeiten enthält auch wichtige Informationen zur elektrischen und mechanischen Sicherheit. Das Handbuch für sicheres und angenehmes Arbeiten ist im Internet verfügbar unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
  • Seite 13: Entfernen Der Zugriffsabdeckung Des Computers

    Entfernen der Zugriffsabdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
  • Seite 14: Zugriffsabdeckung Des Computers Wieder Anbringen

    Zugriffsabdeckung des Computers wieder anbringen Legen Sie die Blende auf den Computer (1) und schieben Sie sie dann nach vorn (2), bis sie einrastet. Kapitel 2 Hardware-Upgrades...
  • Seite 15: Entfernen Der Frontblende

    Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 16: Entfernen Der Leerblende Des Flachen Optischen Laufwerks

    Entfernen der Leerblende des flachen optischen Laufwerks Einige Modelle besitzen eine Laufwerksblende für den schmalen optischen Laufwerksschacht. Entfernen Sie die Laufwerksblende vor dem Installieren eines optischen Laufwerks. So entfernen Sie die Laufwerksblende: Entfernen Sie die Zugriffsblende und die Frontblende des Computers. Siehe Entfernen der Zugriffsabdeckung des Computers auf Seite 7 Entfernen der Frontblende auf Seite...
  • Seite 17: Systemplatinenanschlüsse

    Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw. aufgeführt. Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine PCI Express x16 herabgestuft zu x4PCIEXP Weiß Erweiterungskarte PCI Express x4 PCI Express x1 X1PCIEXP2 Schwarz Erweiterungskarte PCI Express x1 X1PCIEXP1 Schwarz...
  • Seite 18: Aufrüsten Des Systemspeichers

    Aufrüsten des Systemspeichers Der Computer ist mit DDR4-SDRAM-Speicher ausgestattet (Double Data Rate 4 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen).
  • Seite 19: Einsetzen Von Dimms

    Das System arbeitet im Flex Mode, wenn die Gesamtspeicherkapazität der DIMMs in Kanal A nicht mit ● der Gesamtspeicherkapazität der DIMMs in Kanal B identisch ist. Im Flex Mode beschreibt der Kanal, der mit der geringsten Speicherkapazität bestückt ist, die Gesamtspeicherkapazität, die dem Dual Channel Mode zugewiesen ist;...
  • Seite 20 Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). Schieben Sie das Speichermodul ein und achten Sie darauf, dass es vollständig einrastet und fest sitzt. Vergewissern Sie sich, dass sich die Halterungen in der Verriegelungsposition befinden (3).
  • Seite 21: Entfernen Oder Installieren Einer Erweiterungskarte

    Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über drei PCI Express-x1-Erweiterungs-Sockets und einen PCI Express-x16- Erweiterungs-Socket. HINWEIS: Sie können eine PCI Express-x1-, x8- oder x16-Erweiterungskarte in den PCI Express-x16-Socket einsetzen. Bei Konfigurationen mit zwei Grafikkarten muss die erste (primäre) Karte in den PCI Express-x16-Socket eingesetzt werden.
  • Seite 22 Wenn Sie eine Erweiterungskarte in einen leeren Steckplatz einsetzen, müssen Sie eine der Abdeckungen der Erweiterungssteckplätze nach oben und aus dem Gehäuse schieben oder mithilfe eines Schlitzschraubenziehers eines der Metallschilder, die den Erweiterungssteckplatz an der Rückseite bedecken, entfernen. Achten Sie darauf, das richtige Schild für die Erweiterungskarte zu entfernen, die Sie gerade installieren.
  • Seite 23 Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Karte gerade nach oben und anschließend vom Innern des Computergehäuses weg nach außen, um sie herauszunehmen.
  • Seite 24 Zum Einsetzen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Gehäuserückseite (1), sodass die Unterseite der Halterung auf der Karte in den kleinen Schlitz auf dem Gehäuse rutscht. Drücken Sie die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).
  • Seite 25: Positionen Der Laufwerke

    Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Positionen der Laufwerke Schacht für 5,25-Zoll-Halbhöhenfestplatte Schacht für primäre 3,5-Zoll-Festplatte 9,5 mm schmaler optischer Laufwerksschacht Schacht für optisches 5,25-Zoll-Laufwerk Schacht für sekundäre 3,5-Zoll-Festplatte HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.
  • Seite 26: Entfernen Und Einbauen Der Laufwerke

    Entfernen und Einbauen der Laufwerke Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: Die primäre Serial ATA (SATA)-Festplatte muss mit dem dunkelblauen primären SATA-Anschluss ● (Kennzeichnung: SATA0) auf der Systemplatine verbunden werden. Verbinden Sie sekundäre Festplatten und optische Laufwerke mit einem der hellblauen SATA-Anschlüsse ●...
  • Seite 27: Ausbauen Eines 9,5 Mm Schmalen Optischen Laufwerks

    ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen. Wenn der Computer eingeschaltet ist oder sich im Standby-Modus befindet, dürfen keine Laufwerke ausgebaut werden.
  • Seite 28: Einbauen Eines 9,5 Mm Schmalen Optischen Laufwerks

    Ziehen Sie das Stromkabel (1) und das Datenkabel (2) von der Rückseite des optischen Laufwerks ab. ACHTUNG: Ziehen Sie beim Entfernen von Kabeln an der Lasche oder am Stecker und nicht am Kabel selbst, um es nicht zu beschädigen. Drücken Sie den Freigabehebel an der Rückseite des Laufwerks (1) und schieben Sie das Laufwerk dann durch die Frontblende (2).
  • Seite 29 ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern. Entfernen Sie die Zugriffsblende des Computers. Siehe Entfernen der Zugriffsabdeckung des Computers auf Seite Wenn Sie ein schmales optisches Laufwerk in einen Schacht einbauen, der mit einer Leerblende...
  • Seite 30: Ausbauen Einer Festplatte

    Verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit der Rückseite des optischen Laufwerks. Wenn Sie ein neues Laufwerk einbauen, verbinden Sie das andere Ende des Datenkabels mit einem der hellblauen SATA-Anschlüsse (Kennzeichnung: SATA1 oder SATA2) auf der Systemplatine. Bringen Sie die Frontblende wieder an, falls sie entfernt wurde.
  • Seite 31 Ziehen Sie das Stromkabel (1) und das Datenkabel (2) von der Rückseite der Festplatte ab. Ziehen Sie den Riegel neben der Festplatte nach außen (1), drehen Sie die Festplatte nach oben (2) und schieben Sie die Festplatte aus dem Käfig heraus (3). Entfernen und Einbauen der Laufwerke...
  • Seite 32: Einbauen Einer Festplatte

    Einbauen einer Festplatte Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
  • Seite 33 Fixieren Sie das Laufwerk innerhalb des Laufwerkfach-Adapters, indem Sie vier schwarze M3- ● Schrauben durch die Seiten der Adapterhalterung in die entsprechenden Bohrungen im Laufwerk hineindrehen. Bringen Sie vier Montageschrauben an den Seiten des 3,5-Zoll-Laufwerks bzw. der 2,5-Zoll-Laufwerk- Adapterhalterung an (zwei auf jeder Seite). Entfernen und Einbauen der Laufwerke...
  • Seite 34 Schieben Sie das Ende der Festplatte in den Käfig (1) und senken Sie die Festplatte dann vollständig ab (2). Verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit der Rückseite der Festplatte. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.
  • Seite 35: Anbringen Eines Sicherheitsschlosses

    Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können verwendet werden, um den Computer zu sichern. Diebstahlsicherung Vorhängeschloss Anbringen eines Sicherheitsschlosses...
  • Seite 36: Hp Business Pc-Sicherheitsschloss V2

    HP Business PC-Sicherheitsschloss V2 Befestigen Sie den Halter der Diebstahlsicherung mit den entsprechenden Schrauben für Ihre Umgebung (Schrauben nicht im Lieferumfang enthalten) an einem Schreibtisch (1) und rasten Sie dann die Abdeckung auf dem Boden des Kabelhalters ein (2). Schlingen Sie die Diebstahlsicherung um einen unbeweglichen Gegenstand.
  • Seite 37 Schieben Sie die Diebstahlsicherung durch den Halter der Diebstahlsicherung. Ziehen Sie die zwei Klingen der Schere des Monitorschlosses auseinander und setzen Sie das Schloss in die Sicherheitsöffnung an der Rückseite des Monitors (1). Schließen Sie die Klingen der Schere zusammen, bis das Sicherheitsschloss einrastet (2) und schieben die Kabelführung durch die Mitte des Monitorschlosses (3).
  • Seite 38 Schieben Sie die Diebstahlsicherung durch die Sicherheitsführung, die am Monitor befestigt ist. Befestigen Sie den Halter des Zubehörkabels mit der entsprechenden Schraube für Ihre Umgebung (Schraube nicht im Lieferumfang enthalten) an einem Schreibtisch (1) und legen Sie dann die Zubehörkabel in den Boden des Halters (2). Kapitel 2 Hardware-Upgrades...
  • Seite 39 Schieben Sie die Diebstahlsicherung durch die Öffnungen in den Halter des Zubehörkabels. Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest (1). Setzen Sie das Steckerende der Diebstahlsicherung in die Sperre ein (2), und drücken Sie gegen den Knopf (3), um die Sperre zu aktivieren.
  • Seite 40 Wenn Sie alle Schritte ausgeführt haben, sind alle Geräte in Ihrer Workstation sicher befestigt. Kapitel 2 Hardware-Upgrades...
  • Seite 41: Frontblendensicherheit

    Frontblendensicherheit Die Frontblende kann gesichert werden, indem Sie eine Schraube durch die Vorderseite des Gehäuses an die Frontblende anbringen. Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß...
  • Seite 42: Anhang A Batterieaustausch

    Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
  • Seite 43 Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen. Typ 1 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
  • Seite 44 Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Schließen Sie das Netzkabel und ggf. die externen Geräte wieder an und schalten Sie den Computer ein. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest.
  • Seite 45: Anhang B Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von elektrostatischen Schäden Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden: Vermeiden Sie das direkte Berühren empfindlicher Bauteile, indem Sie diese in antistatischen Behältern...
  • Seite 46: Anhang C Hinweise Zu Betrieb, Routine-Pflege Und Versandvorbereitung Des Computers

    Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers Hinweise zu Betrieb und Routine-Pflege des Computers Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen ●...
  • Seite 47: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten ● Fehler auftreten. Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst ●...
  • Seite 48: Anhang D Eingabehilfen

    Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von Betriebssystemen mit assistiven Technologien und können für zusätzliche assistive Technologien konfiguriert werden.
  • Seite 49: Index

    Position der Seriennummer 5 Leerblende 10 Produkt-ID-Position 5 Optisches Laufwerk 21 Erweiterungskarte entfernen 15 Schlösser Installation 15 Diebstahlsicherung 29 Frontblende 35 HP Business PC- Festplatte Sicherheitssperre 30 Ausbau 24 Vorhängeschloss 29 Einbau 26 security Frontblende Vorhängeschloss 29 Austausch 10 Sicherheit...
