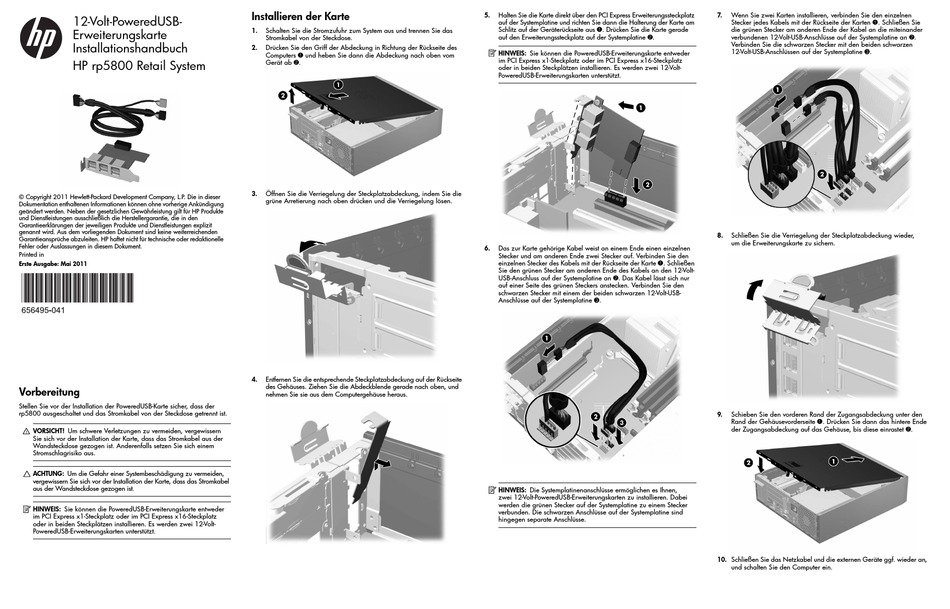

12-Volt-PoweredUSB-
Erweiterungskarte
Installationshandbuch
HP rp5800 Retail System
© Copyright 2011 Hewlett-Packard Development Company, L.P. Die in dieser
Dokumentation enthaltenen Informationen können ohne vorherige Ankündigung
geändert werden. Neben der gesetzlichen Gewährleistung gilt für HP Produkte
und Dienstleistungen ausschließlich die Herstellergarantie, die in den
Garantieerklärungen der jeweiligen Produkte und Dienstleistungen explizit
genannt wird. Aus dem vorliegenden Dokument sind keine weiterreichenden
Garantieansprüche abzuleiten. HP haftet nicht für technische oder redaktionelle
Fehler oder Auslassungen in diesem Dokument.
Printed in
Erste Ausgabe: Mai 2011
Vorbereitung
Stellen Sie vor der Installation der PoweredUSB-Karte sicher, dass der
rp5800 ausgeschaltet und das Stromkabel von der Steckdose getrennt ist.
VORSICHT! Um schwere Verletzungen zu vermeiden, vergewissern
Sie sich vor der Installation der Karte, dass das Stromkabel aus der
Wandsteckdose gezogen ist. Anderenfalls setzen Sie sich einem
Stromschlagrisiko aus.
ACHTUNG: Um die Gefahr einer Systembeschädigung zu vermeiden,
vergewissern Sie sich vor der Installation der Karte, dass das Stromkabel
aus der Wandsteckdose gezogen ist.
HINWEIS: Sie können die PoweredUSB-Erweiterungskarte entweder
im PCI Express x1-Steckplatz oder im PCI Express x16-Steckplatz
oder in beiden Steckplätzen installieren. Es werden zwei 12-Volt-
PoweredUSB-Erweiterungskarten unterstützt.
Installieren der Karte
1.
Schalten Sie die Stromzufuhr zum System aus und trennen Sie das
Stromkabel von der Steckdose.
2.
Drücken Sie den Griff der Abdeckung in Richtung der Rückseite des
Computers 1 und heben Sie dann die Abdeckung nach oben vom
Gerät ab 2.
3.
Öffnen Sie die Verriegelung der Steckplatzabdeckung, indem Sie die
grüne Arretierung nach oben drücken und die Verriegelung lösen.
4.
Entfernen Sie die entsprechende Steckplatzabdeckung auf der Rückseite
des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und
nehmen Sie sie aus dem Computergehäuse heraus.
5.
Halten Sie die Karte direkt über den PCI Express Erweiterungssteckplatz
auf der Systemplatine und richten Sie dann die Halterung der Karte am
Schlitz auf der Geräterückseite aus 1. Drücken Sie die Karte gerade
auf den Erweiterungssteckplatz auf der Systemplatine 2.
HINWEIS: Sie können die PoweredUSB-Erweiterungskarte entweder
im PCI Express x1-Steckplatz oder im PCI Express x16-Steckplatz
oder in beiden Steckplätzen installieren. Es werden zwei 12-Volt-
PoweredUSB-Erweiterungskarten unterstützt.
6.
Das zur Karte gehörige Kabel weist an einem Ende einen einzelnen
Stecker und am anderen Ende zwei Stecker auf. Verbinden Sie den
einzelnen Stecker des Kabels mit der Rückseite der Karte 1. Schließen
Sie den grünen Stecker am anderen Ende des Kabels an den 12-Volt-
USB-Anschluss auf der Systemplatine an 2. Das Kabel lässt sich nur
auf einer Seite des grünen Steckers anstecken. Verbinden Sie den
schwarzen Stecker mit einem der beiden schwarzen 12-Volt-USB-
Anschlüsse auf der Systemplatine 3.
HINWEIS: Die Systemplatinenanschlüsse ermöglichen es Ihnen,
zwei 12-Volt-PoweredUSB-Erweiterungskarten zu installieren. Dabei
werden die grünen Stecker auf der Systemplatine zu einem Stecker
verbunden. Die schwarzen Anschlüsse auf der Systemplatine sind
hingegen separate Anschlüsse.
7.
Wenn Sie zwei Karten installieren, verbinden Sie den einzelnen
Stecker jedes Kabels mit der Rückseite der Karten 1. Schließen Sie
die grünen Stecker am anderen Ende der Kabel an die miteinander
verbundenen 12-Volt-USB-Anschlüsse auf der Systemplatine an 2.
Verbinden Sie die schwarzen Stecker mit den beiden schwarzen
12-Volt-USB-Anschlüssen auf der Systemplatine 3.
8.
Schließen Sie die Verriegelung der Steckplatzabdeckung wieder,
um die Erweiterungskarte zu sichern.
9.
Schieben Sie den vorderen Rand der Zugangsabdeckung unter den
Rand der Gehäusevorderseite 1. Drücken Sie dann das hintere Ende
der Zugangsabdeckung auf das Gehäuse, bis diese einrastet 2.
10. Schließen Sie das Netzkabel und die externen Geräte ggf. wieder an,
und schalten Sie den Computer ein.
